...2 BEDIENEREBENE
2.10 Verhältnis-Station (Beispiele 16 und 17)
Verhältnis-Station stellt den Sollwert für einen nachfolgenden Regler bereit. Die ungeregelte
Variable (WV) wird durch die Verhältnis- (
Analogausgangswert weitergeführt
Programmsollwert
Interner
Verhältniswert
•1
Externer Verhältniswert
I/P3
Ungeregelte Variable
I/P2
•1 Nur Beispiel 17
Tatsächliches
50. 0
gewünschtes
Verhältnis
OP1
bIAS
Tatsächliches
gewünschtes
Verhältnis
OP1
•1
Wird nur nach Freigabe in Ebene B, Bedienerkonfiguration, angezeigt – siehe Abschnitt 5.7.
32
L
L R
rAtO

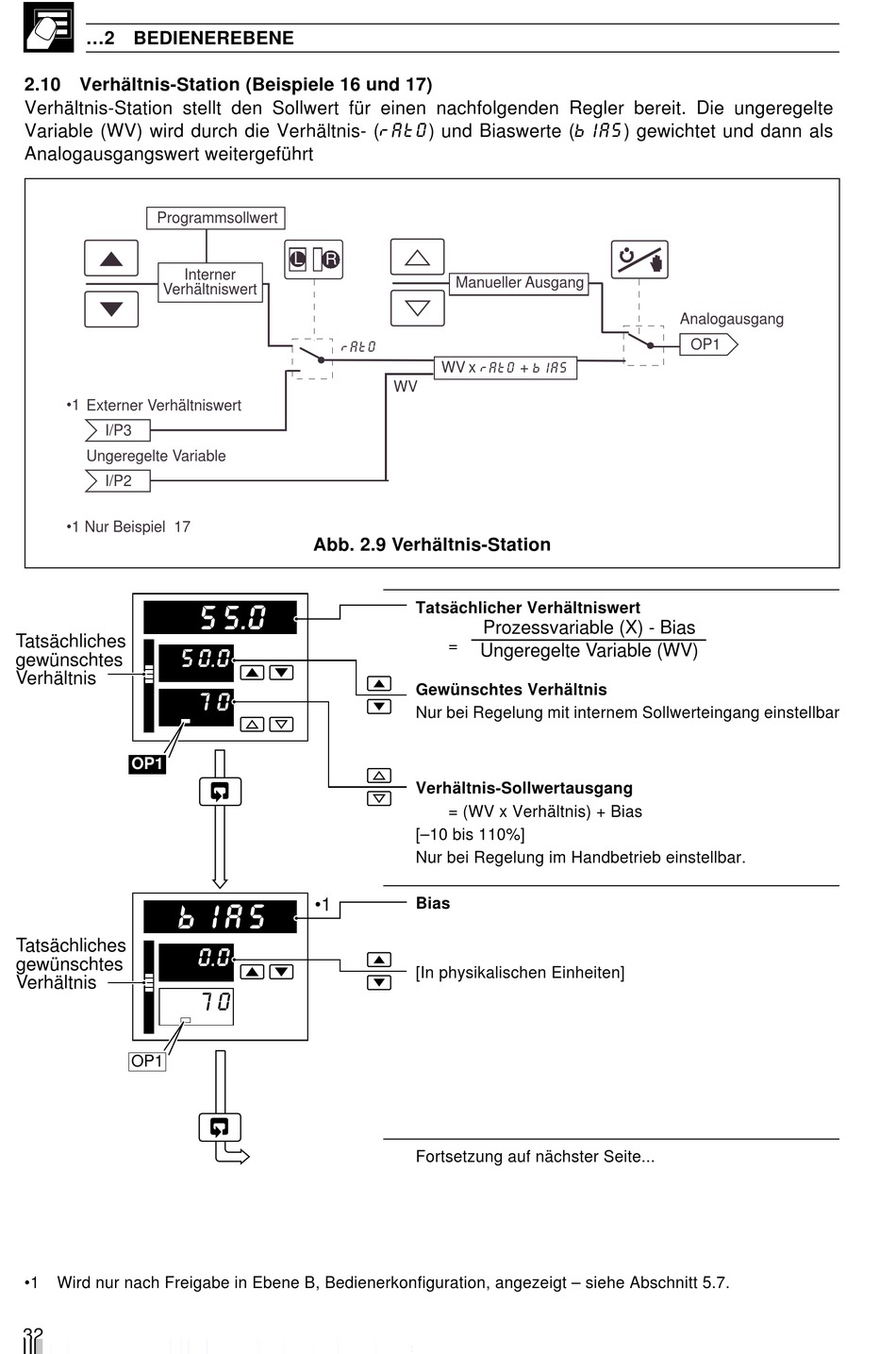

Abb. 2.9 Verhältnis-Station
55. 0
70
•1
0. 0
70
rAtO
) und Biaswerte (
Manueller Ausgang
WV x rAtO + bIAS
WV
Tatsächlicher Verhältniswert
Prozessvariable (X) - Bias
=
Ungeregelte Variable (WV)
Gewünschtes Verhältnis
Nur bei Regelung mit internem Sollwerteingang einstellbar
Verhältnis-Sollwertausgang
= (WV x Verhältnis) + Bias
[–10 bis 110%]
Nur bei Regelung im Handbetrieb einstellbar.
Bias
[In physikalischen Einheiten]
Fortsetzung auf nächster Seite...
bIAS
) gewichtet und dann als
Analogausgang
OP1
