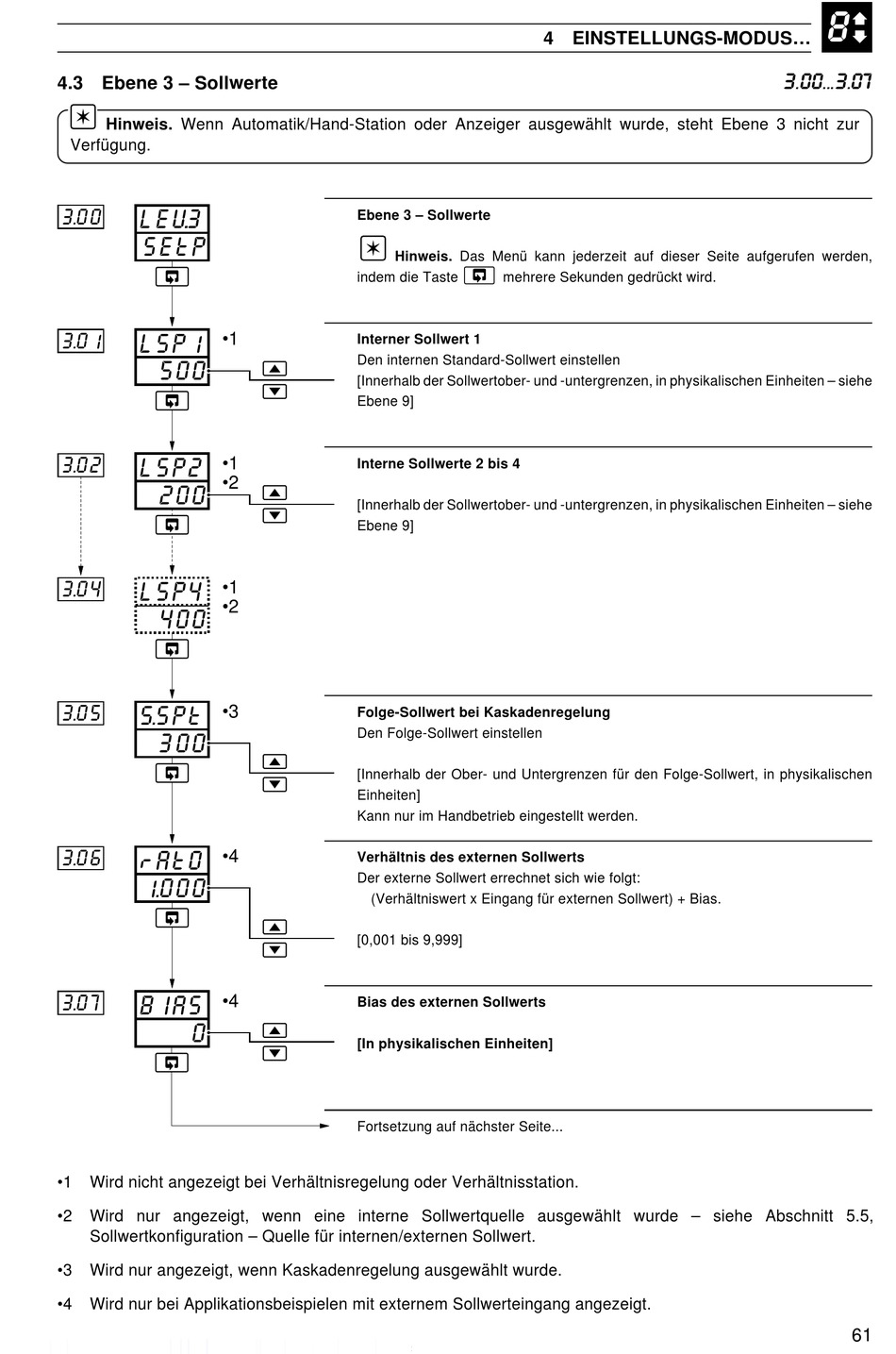

4.3 Ebene 3 – Sollwerte
Hinweis. Wenn Automatik/Hand-Station oder Anzeiger ausgewählt wurde, steht Ebene 3 nicht zur
Verfügung.
3. 0 0
LEV. 3
SEtP
•1
3. 0 1
LSP1
500
•1
3. 0 2
LSP2
•2
200
•1
3. 0 4
LSP4
•2
400
•3
3. 0 5
S. S Pt
300
•4
3. 0 6
rAtO
1. 0 00
•4
3. 0 7
BIAS
0
•1
Wird nicht angezeigt bei Verhältnisregelung oder Verhältnisstation.
•2
Wird nur angezeigt, wenn eine interne Sollwertquelle ausgewählt wurde – siehe Abschnitt 5.5,
Sollwertkonfiguration – Quelle für internen/externen Sollwert.
•3
Wird nur angezeigt, wenn Kaskadenregelung ausgewählt wurde.
•4
Wird nur bei Applikationsbeispielen mit externem Sollwerteingang angezeigt.
Ebene 3 – Sollwerte
Hinweis. Das Menü kann jederzeit auf dieser Seite aufgerufen werden,
indem die Taste
mehrere Sekunden gedrückt wird.
Interner Sollwert 1
Den internen Standard-Sollwert einstellen
[Innerhalb der Sollwertober- und -untergrenzen, in physikalischen Einheiten – siehe
Ebene 9]
Interne Sollwerte 2 bis 4
[Innerhalb der Sollwertober- und -untergrenzen, in physikalischen Einheiten – siehe
Ebene 9]
Folge-Sollwert bei Kaskadenregelung
Den Folge-Sollwert einstellen
[Innerhalb der Ober- und Untergrenzen für den Folge-Sollwert, in physikalischen
Einheiten]
Kann nur im Handbetrieb eingestellt werden.
Verhältnis des externen Sollwerts
Der externe Sollwert errechnet sich wie folgt:
(Verhältniswert x Eingang für externen Sollwert) + Bias.
[0,001 bis 9,999]
Bias des externen Sollwerts
[In physikalischen Einheiten]
Fortsetzung auf nächster Seite...
4 EINSTELLUNGS-MODUS...
8
3.00...3.07
61
