...2 BEDIENEREBENE

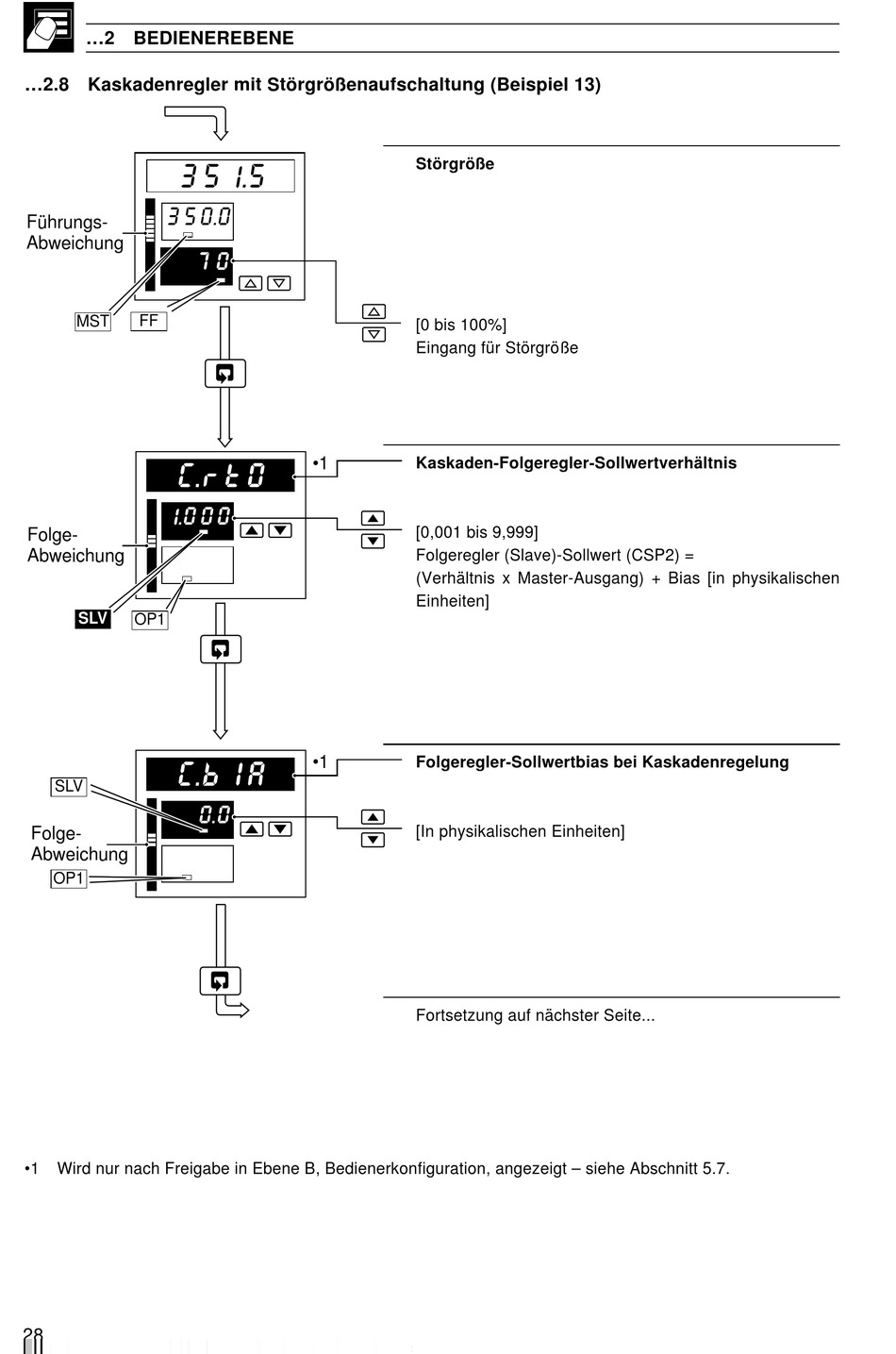

...2.8 Kaskadenregler mit Störgrößenaufschaltung (Beispiel 13)
351. 5
350. 0
Führungs-
Abweichung
FF
MST
C. r tO
1. 0 00
Folge-
Abweichung
SLV
OP1
C. b IA
SLV
Folge-
Abweichung
OP1
•1
Wird nur nach Freigabe in Ebene B, Bedienerkonfiguration, angezeigt – siehe Abschnitt 5.7.
28
70
•1
•1
0. 0
Störgröße
[0 bis 100%]
Eingang für Störgröße
Kaskaden-Folgeregler-Sollwertverhältnis
[0,001 bis 9,999]
Folgeregler (Slave)-Sollwert (CSP2) =
(Verhältnis x Master-Ausgang) + Bias [in physikalischen
Einheiten]
Folgeregler-Sollwertbias bei Kaskadenregelung
[In physikalischen Einheiten]
Fortsetzung auf nächster Seite...
