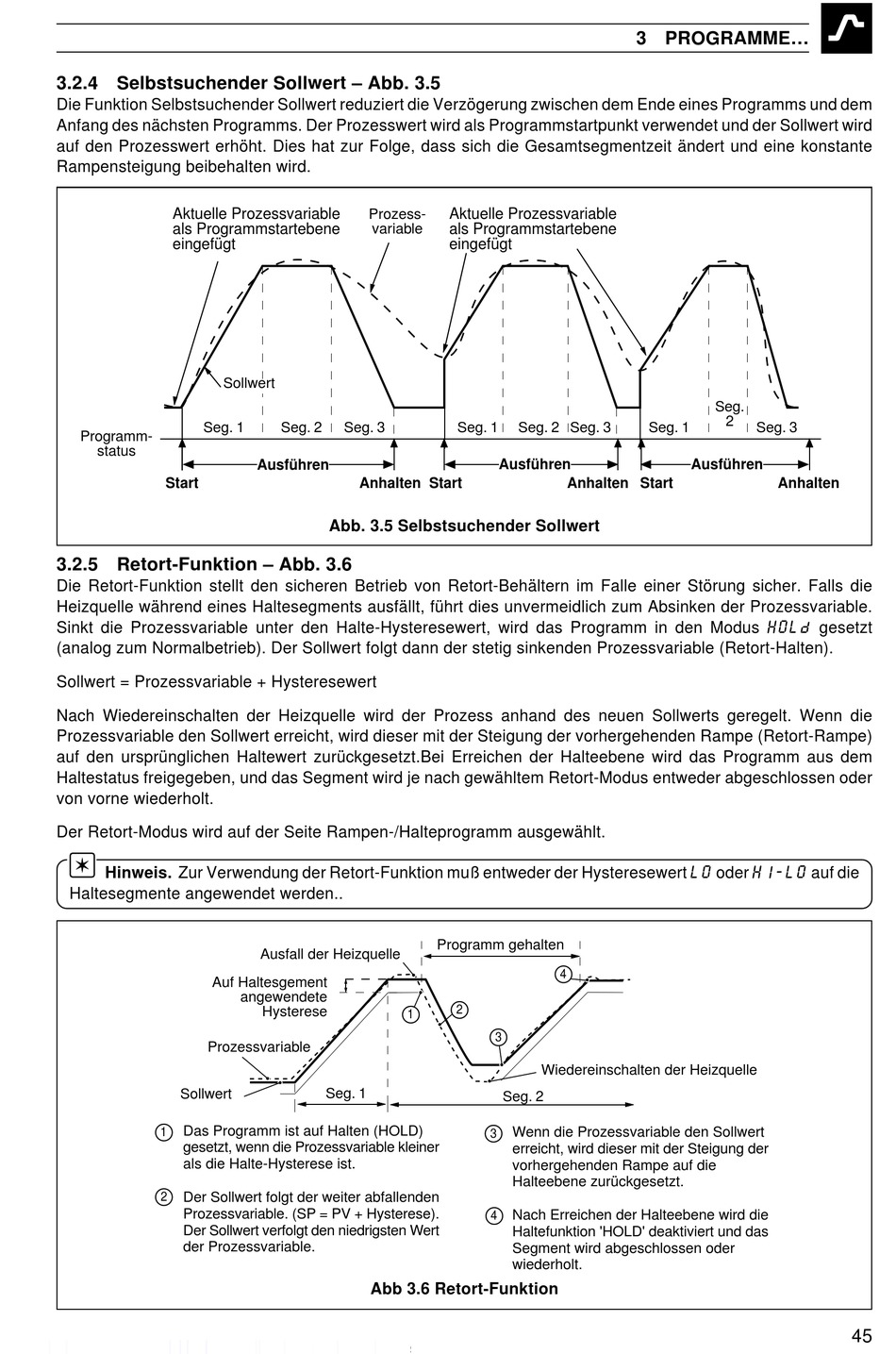

3.2.4 Selbstsuchender Sollwert – Abb. 3.5
Die Funktion Selbstsuchender Sollwert reduziert die Verzögerung zwischen dem Ende eines Programms und dem
Anfang des nächsten Programms. Der Prozesswert wird als Programmstartpunkt verwendet und der Sollwert wird
auf den Prozesswert erhöht. Dies hat zur Folge, dass sich die Gesamtsegmentzeit ändert und eine konstante
Rampensteigung beibehalten wird.
Aktuelle Prozessvariable
als Programmstartebene
eingefügt
Sollwert
Seg. 1
Programm-
status
Start
3.2.5 Retort-Funktion – Abb. 3.6
Die Retort-Funktion stellt den sicheren Betrieb von Retort-Behältern im Falle einer Störung sicher. Falls die
Heizquelle während eines Haltesegments ausfällt, führt dies unvermeidlich zum Absinken der Prozessvariable.
Sinkt die Prozessvariable unter den Halte-Hysteresewert, wird das Programm in den Modus
(analog zum Normalbetrieb). Der Sollwert folgt dann der stetig sinkenden Prozessvariable (Retort-Halten).
Sollwert = Prozessvariable + Hysteresewert
Nach Wiedereinschalten der Heizquelle wird der Prozess anhand des neuen Sollwerts geregelt. Wenn die
Prozessvariable den Sollwert erreicht, wird dieser mit der Steigung der vorhergehenden Rampe (Retort-Rampe)
auf den ursprünglichen Haltewert zurückgesetzt.Bei Erreichen der Halteebene wird das Programm aus dem
Haltestatus freigegeben, und das Segment wird je nach gewähltem Retort-Modus entweder abgeschlossen oder
von vorne wiederholt.
Der Retort-Modus wird auf der Seite Rampen-/Halteprogramm ausgewählt.
Hinweis. Zur Verwendung der Retort-Funktion muß entweder der Hysteresewert
Haltesegmente angewendet werden..
Auf Haltesgement
Prozessvariable
Sollwert
Das Programm ist auf Halten (HOLD)
1
gesetzt, wenn die Prozessvariable kleiner
als die Halte-Hysterese ist.
Der Sollwert folgt der weiter abfallenden
2
Prozessvariable. (SP = PV + Hysterese).
Der Sollwert verfolgt den niedrigsten Wert
der Prozessvariable.
Prozess-
variable
Seg. 2
Seg. 3
Ausführen
Anhalten
Abb. 3.5 Selbstsuchender Sollwert
Ausfall der Heizquelle
angewendete
Hysterese
1
Seg. 1
Abb 3.6 Retort-Funktion
Aktuelle Prozessvariable
als Programmstartebene
eingefügt
Seg. 1
Seg. 2 Seg. 3
Ausführen
Start
Anhalten
Programm gehalten
4
2
3
Wiedereinschalten der Heizquelle
Seg. 2
Wenn die Prozessvariable den Sollwert
3
erreicht, wird dieser mit der Steigung der
vorhergehenden Rampe auf die
Halteebene zurückgesetzt.
Nach Erreichen der Halteebene wird die
4
Haltefunktion 'HOLD' deaktiviert und das
Segment wird abgeschlossen oder
wiederholt.
3 PROGRAMME...
Seg.
2
Seg. 1
Seg. 3
Ausführen
Start
Anhalten
HOLd
LO
oder
HI-LO
gesetzt
auf die
45
