...2 BEDIENEREBENE

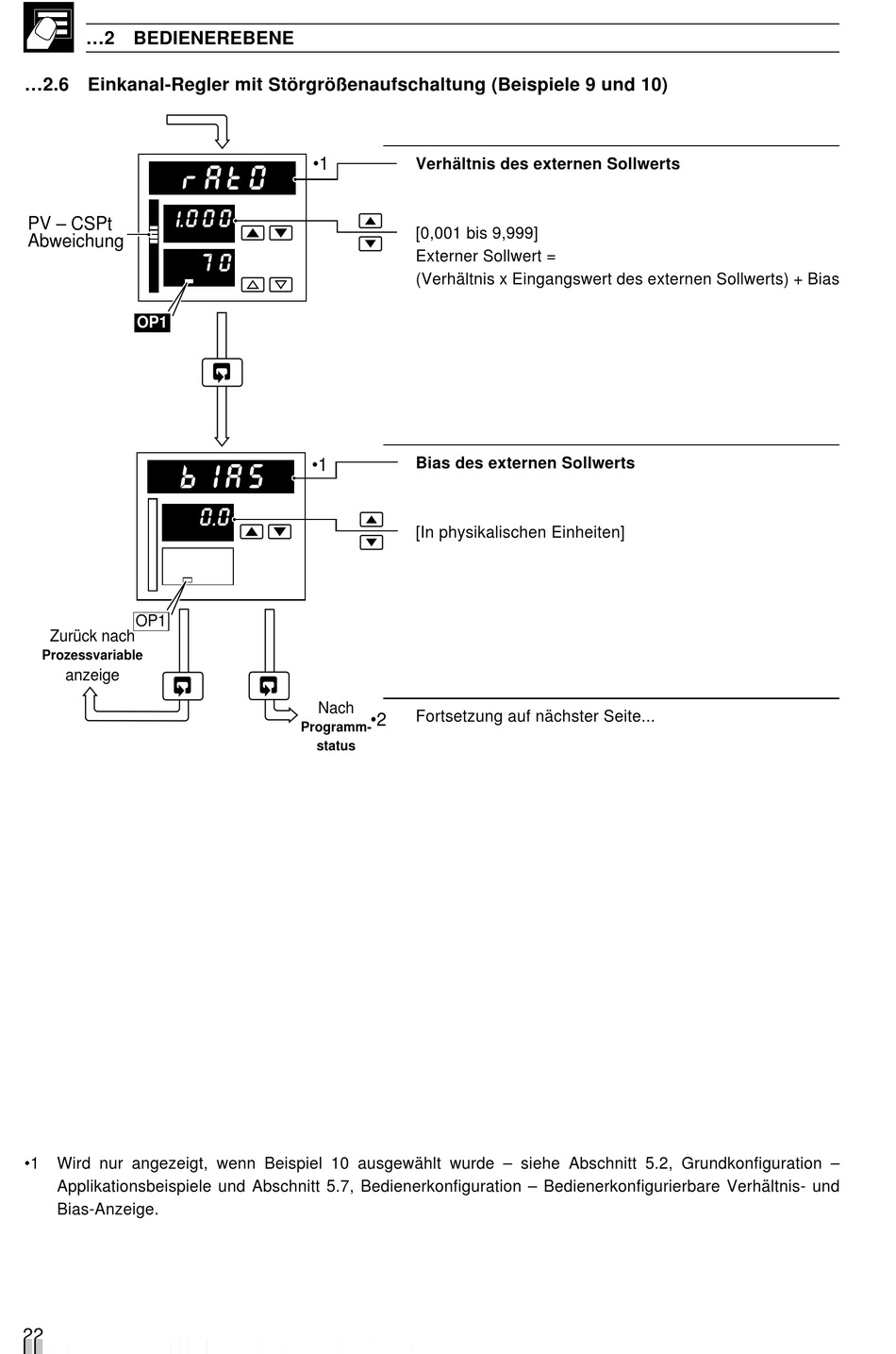

...2.6 Einkanal-Regler mit Störgrößenaufschaltung (Beispiele 9 und 10)
rAtO
1. 0 00
PV – CSPt
Abweichung
OP1
bIAS
OP1
Zurück nach
Prozessvariable
anzeige
•1
Wird nur angezeigt, wenn Beispiel 10 ausgewählt wurde – siehe Abschnitt 5.2, Grundkonfiguration –
Applikationsbeispiele und Abschnitt 5.7, Bedienerkonfiguration – Bedienerkonfigurierbare Verhältnis- und
Bias-Anzeige.
22
•1
70
•1
0. 0
Nach
Programm-
status
Verhältnis des externen Sollwerts
[0,001 bis 9,999]
Externer Sollwert =
(Verhältnis x Eingangswert des externen Sollwerts) + Bias
Bias des externen Sollwerts
[In physikalischen Einheiten]
Fortsetzung auf nächster Seite...
•2
