...2 BEDIENEREBENE

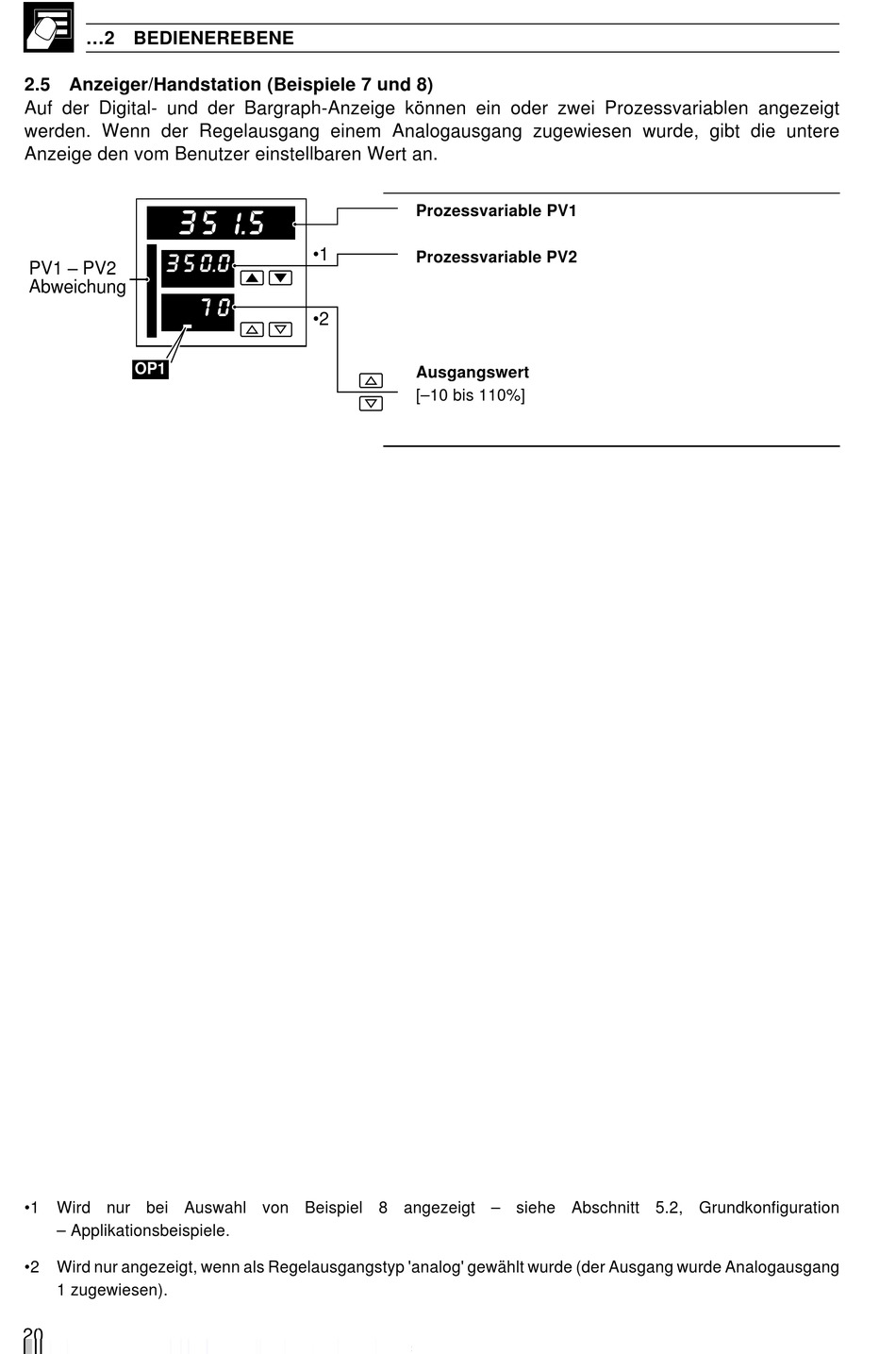

2.5 Anzeiger/Handstation (Beispiele 7 und 8)
Auf der Digital- und der Bargraph-Anzeige können ein oder zwei Prozessvariablen angezeigt
werden. Wenn der Regelausgang einem Analogausgang zugewiesen wurde, gibt die untere
Anzeige den vom Benutzer einstellbaren Wert an.
351. 5
350. 0
PV1 – PV2
Abweichung
OP1
•1
Wird nur bei Auswahl von Beispiel 8 angezeigt – siehe Abschnitt 5.2, Grundkonfiguration
– Applikationsbeispiele.
•2
Wird nur angezeigt, wenn als Regelausgangstyp 'analog' gewählt wurde (der Ausgang wurde Analogausgang
1 zugewiesen).
20
•1
70
•2
Prozessvariable PV1
Prozessvariable PV2
Ausgangswert
[–10 bis 110%]
