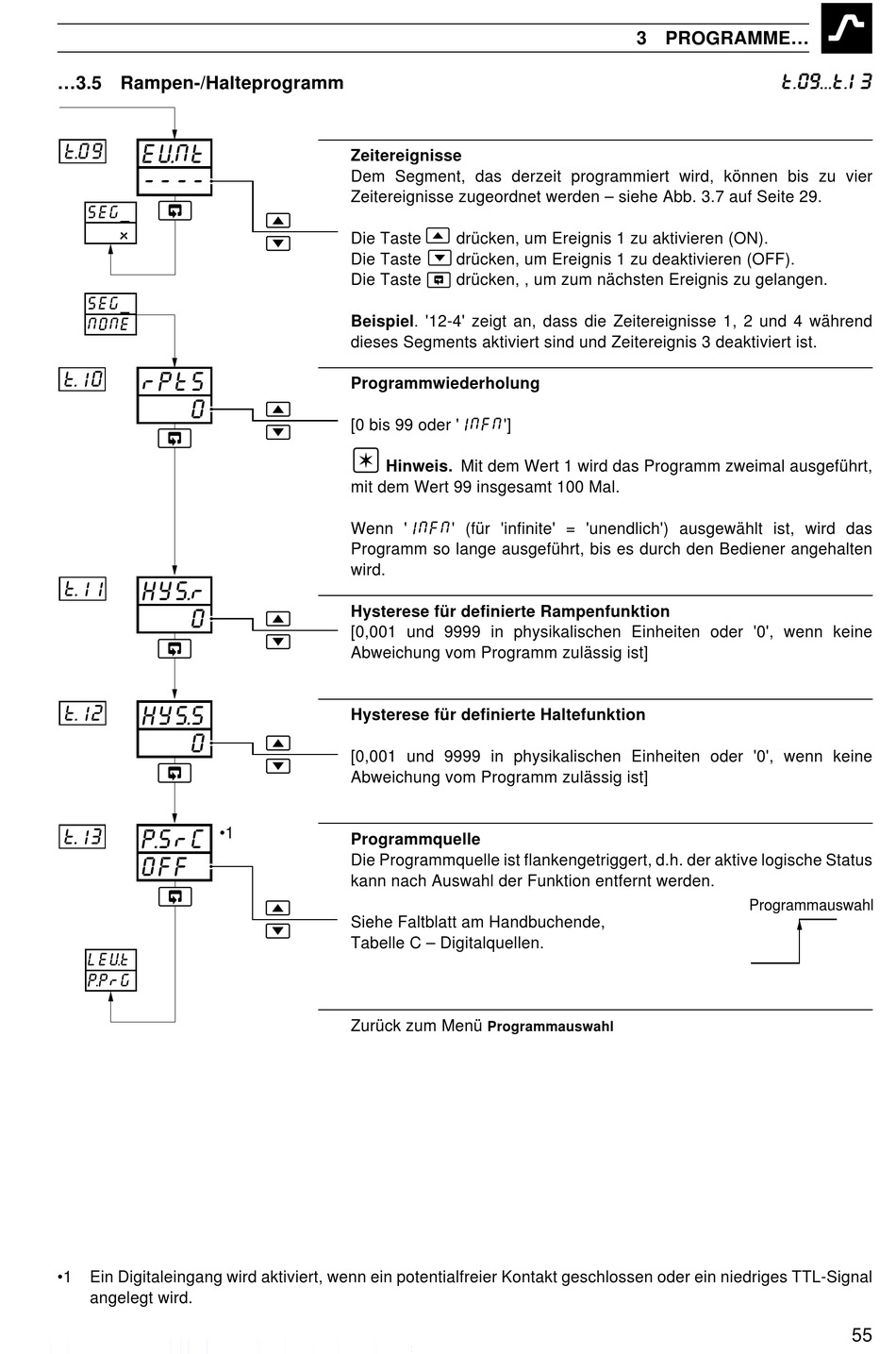

...3.5 Rampen-/Halteprogramm
t. 0 9
EVNt
----
SEG_
x
SEG_
NONE
t. 1 0
rPtS
0
t. 1 1
HYS. r
0
t. 1 2
HYS. S
0
•1
t. . 1 3
P. S rC
OFF
LEVt
P. P rG
•1
Ein Digitaleingang wird aktiviert, wenn ein potentialfreier Kontakt geschlossen oder ein niedriges TTL-Signal
angelegt wird.
Zeitereignisse
Dem Segment, das derzeit programmiert wird, können bis zu vier
Zeitereignisse zugeordnet werden – siehe Abb. 3.7 auf Seite 29.
Die Taste
drücken, um Ereignis 1 zu aktivieren (ON).
Die Taste
drücken, um Ereignis 1 zu deaktivieren (OFF).
Die Taste
drücken, , um zum nächsten Ereignis zu gelangen.
Beispiel. '12-4' zeigt an, dass die Zeitereignisse 1, 2 und 4 während
dieses Segments aktiviert sind und Zeitereignis 3 deaktiviert ist.
Programmwiederholung
[0 bis 99 oder '
INFN
']
Hinweis. Mit dem Wert 1 wird das Programm zweimal ausgeführt,
mit dem Wert 99 insgesamt 100 Mal.
Wenn '
INFN
' (für 'infinite' = 'unendlich') ausgewählt ist, wird das
Programm so lange ausgeführt, bis es durch den Bediener angehalten
wird.
Hysterese für definierte Rampenfunktion
[0,001 und 9999 in physikalischen Einheiten oder '0', wenn keine
Abweichung vom Programm zulässig ist]
Hysterese für definierte Haltefunktion
[0,001 und 9999 in physikalischen Einheiten oder '0', wenn keine
Abweichung vom Programm zulässig ist]
Programmquelle
Die Programmquelle ist flankengetriggert, d.h. der aktive logische Status
kann nach Auswahl der Funktion entfernt werden.
Siehe Faltblatt am Handbuchende,
Tabelle C – Digitalquellen.
Zurück zum Menü
Programmauswahl
3 PROGRAMME...
t.09...t.13
Programmauswahl
55
