7.9 Austauschen der elektrisch verstellbaren Rückenlehne
5-mm-Innensechskantschlüssel
l
13-mm-Schraubenschlüssel
l
WARNUNG!
Stellen mit Einklemmgefahr
— Achten Sie beim Aus- oder Einbauen des Sicherheitsstifts des Rückenlehnen-Verstellmotors auf Ihre Finger.
Abnehmen
1. Stecken Sie das Kabel des Verstellmotors vom Powermodul aus
(siehe 10.3 Austauschen des Powermoduls, Seite 35).

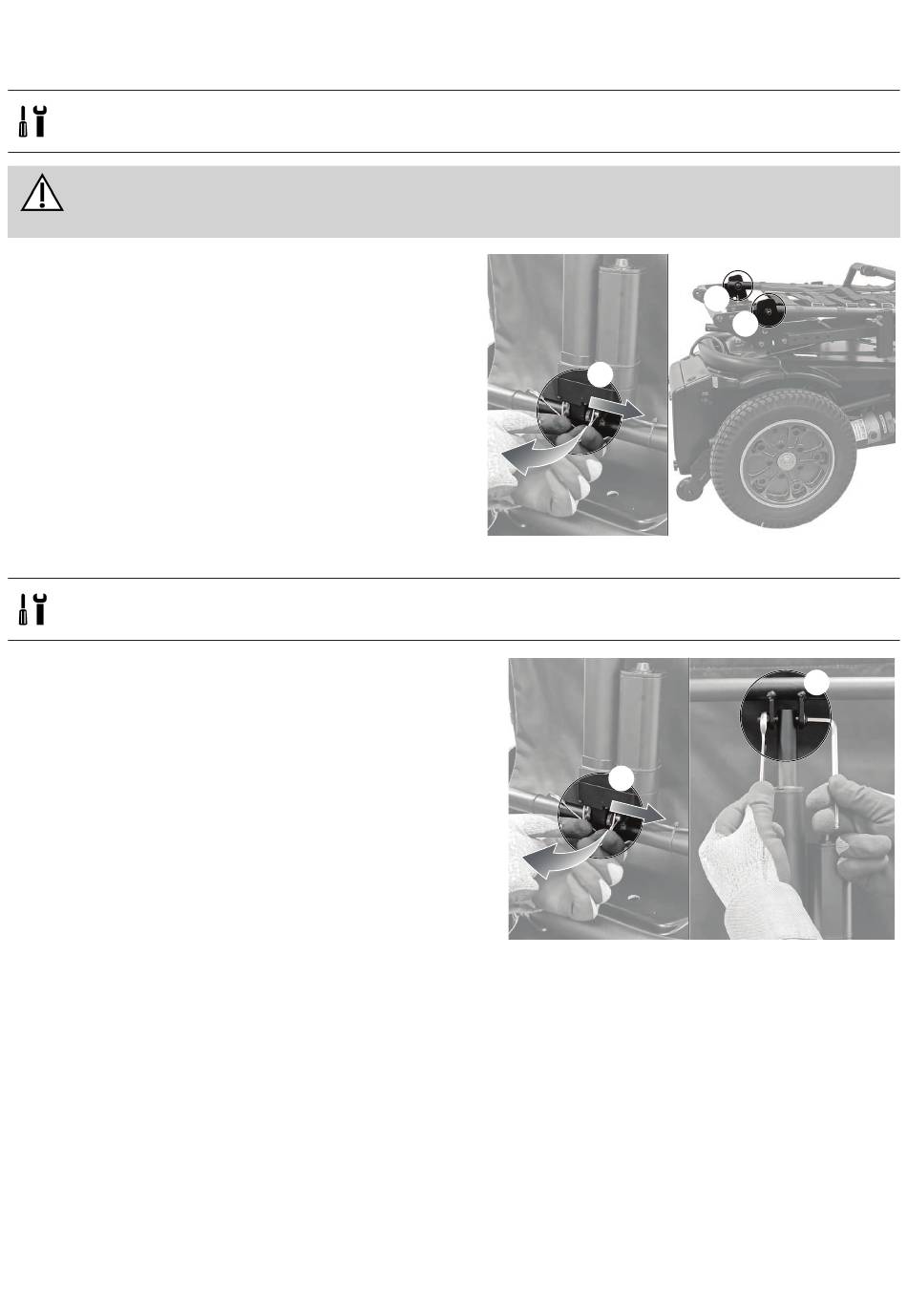

2. Entfernen Sie den Sicherheitsstift A vom Rückenlehnen-
Verstellmotor.
3. Klappen Sie die Rückenlehne herunter.
4. Lösen Sie die Schraube, Unterlegscheibe und Mutter B auf
beiden Seiten der Rückenlehne.
5. Rückenlehne entfernen.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Alle Funktionen testen.
Austausch des Verstellmotors für die Rückenlehne
5-mm-Innensechskantschlüssel
l
13-mm-Schraubenschlüssel
l
Abnehmen
1. Stecken Sie das Kabel des Verstellmotors vom Powermodul aus
(siehe 10.3 Austauschen des Powermoduls, Seite 35).
2. Entfernen Sie den Sicherheitsstift A vom Rückenlehnen-
Verstellmotor.
3. Klappen Sie die Rückenlehne herunter.
4. Lösen Sie die Schraube, Unterlegscheibe und Mutter B von der
oberen Befestigungshalterung des Verstellmotors.
5. Bauen Sie den Rückenlehnen-Verstellmotor aus.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Alle Funktionen testen.
