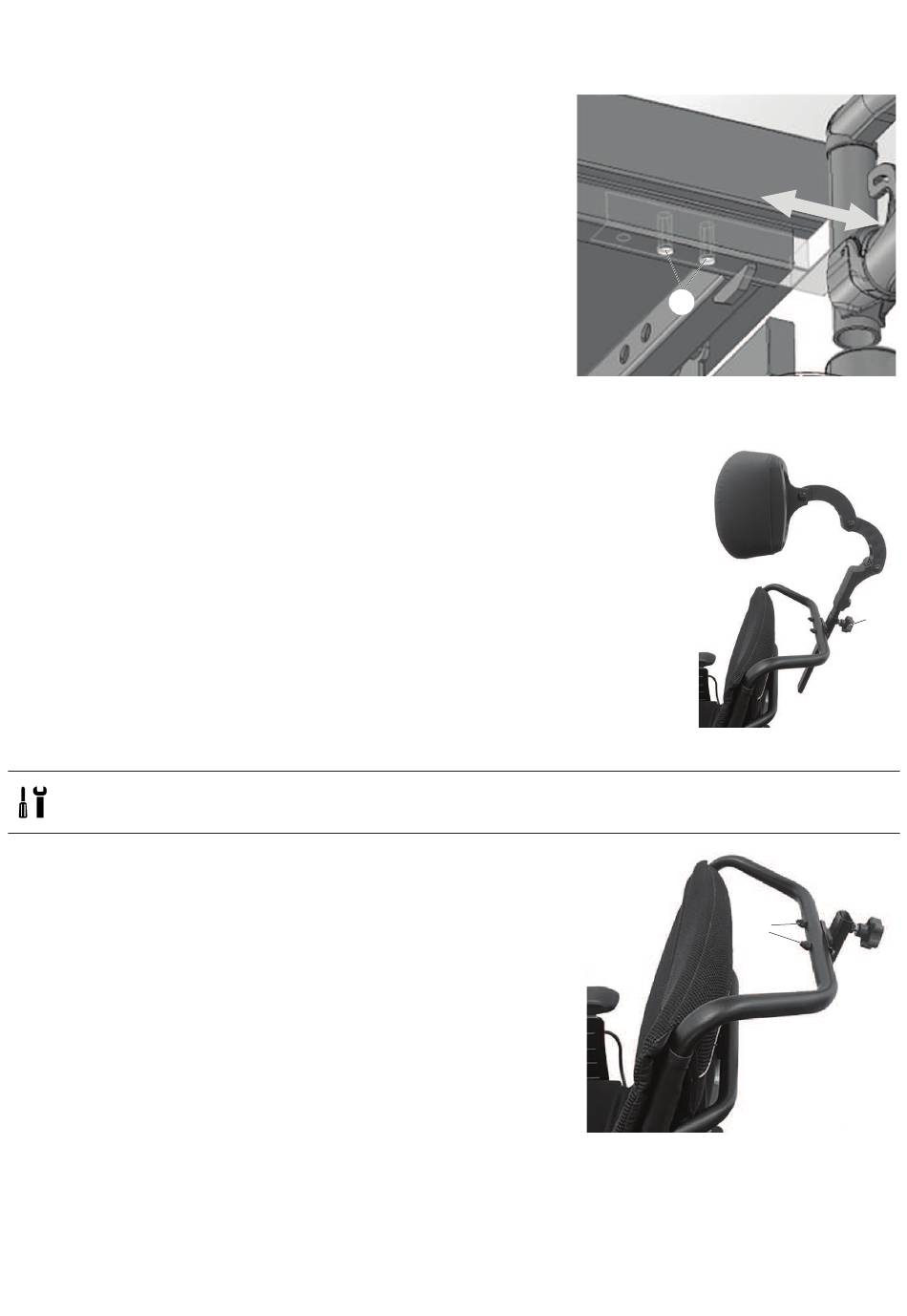

7.2 Austauschen der 80°-Standardbeinstütze
Abnehmen
1. Entfernen Sie die Schrauben A.
2. Entfernen Sie die Beinstütze.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Alle Funktionen testen.
7.3 Austauschen der Kopfstütze
Abnehmen
1. Lösen Sie die Handschraube A.
2. Ziehen Sie die Kopfstütze aus der Halterung.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Alle Funktionen testen.
Austauschen der Kopfstützenhalterung
5-mm-Innensechskantschlüssel
l
10-mm-Schraubenschlüssel
l
Abnehmen
1. Entfernen Sie die Muttern A, die Schrauben und die Unterlegscheiben.
2. Nehmen Sie die Kopfstützenhalterung von der Rückenlehnenstrebe ab.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Alle Funktionen testen.
