Invacare® AVIVA™ RX10

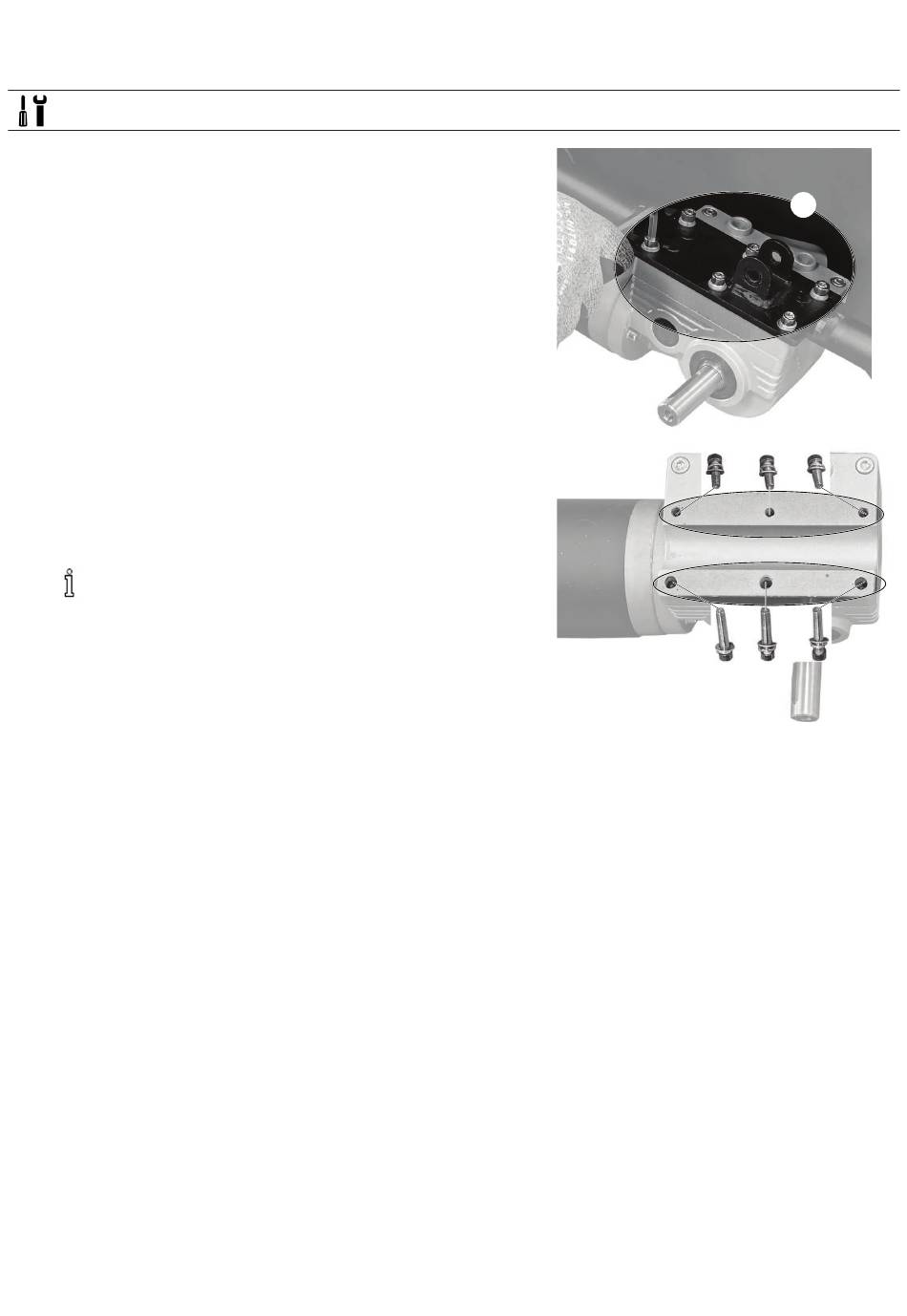

13.2 Austauschen der Motor/Getriebe-Einheit
5-mm-Innensechskantschlüssel
l
Abnehmen
1. Bauen Sie das Antriebsrad ab (siehe 12.4 Austauschen des Antriebsrads,
Seite 44).
2. Trennen Sie das Motorkabel vom Powermodul (siehe 10.3 Austauschen des
Powermoduls, Seite 35).
3. Entfernen Sie den Stoßdämpfer von der Befestigung des unteren
Stoßdämpfers, um besser an die Motorschrauben zu gelangen (siehe 13.1
Austauschen des Stoßdämpfers, Seite 47).
4. Entfernen Sie die Schrauben A.
5. Bauen Sie die Motor/Getriebe-Einheit vom Fahrgestell ab.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
Verwenden Sie beim Einbau der Motor/Getriebe-Einheit die
kurzen Schrauben zur hinteren Fixierung und die langen
Schrauben zur vorderen Fixierung.
2. Alle Funktionen testen.
48
A
1681521-A
