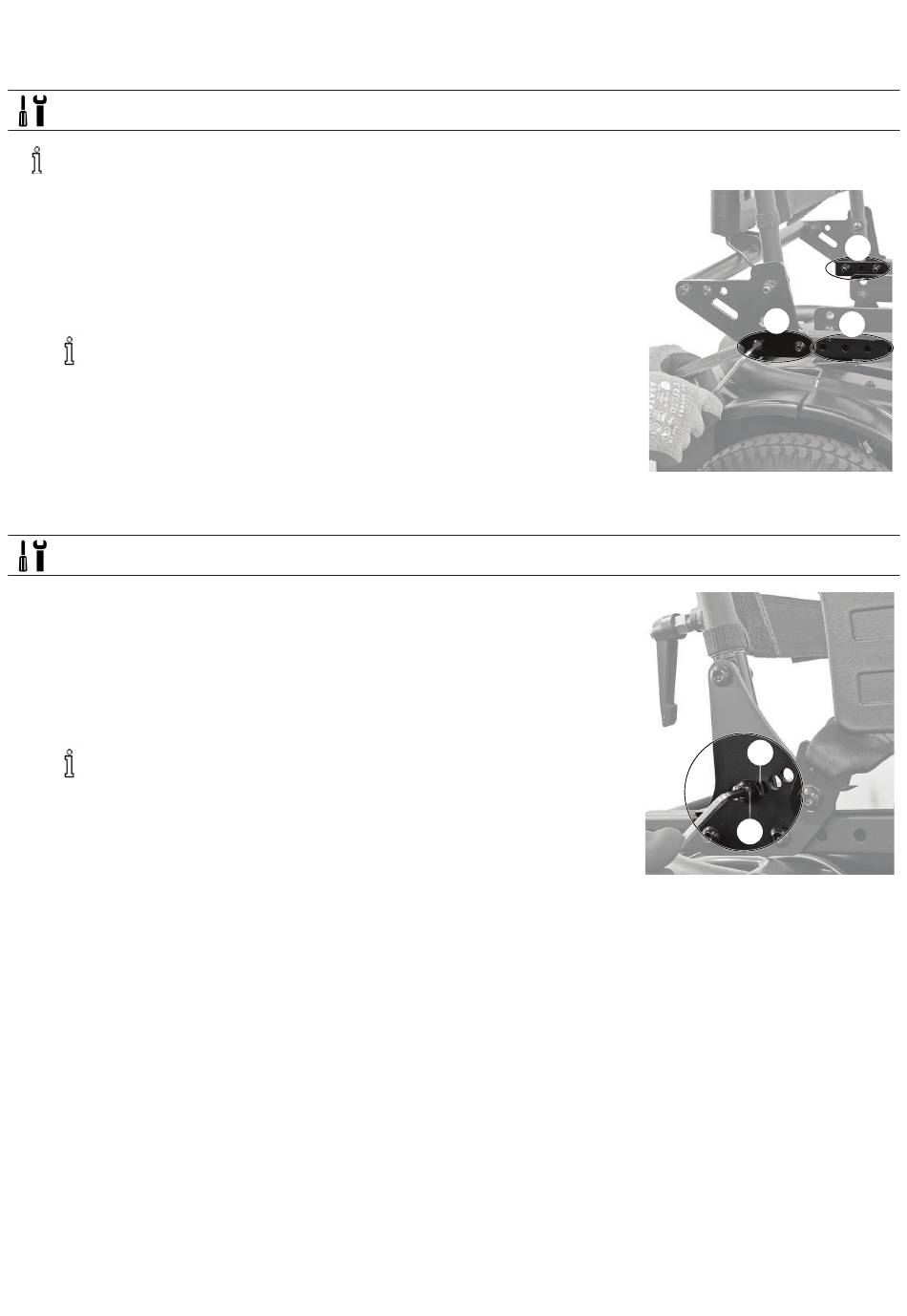

4.4 Einstellen der Sitztiefe
5-mm-Innensechskantschlüssel
l
Die Einstellung der Sitztiefe ist bei manuell und elektrisch verstellbaren Rückenlehnen identisch.
1. Entfernen Sie die Schrauben, Unterlegscheiben und Muttern A auf beiden Seiten des
Sitzes.
2. Stellen Sie die Rückenlehne auf die gewünschte Sitztiefe des Benutzers ein.
Vergewissern Sie sich, dass die Rückenlehnenstütze auf die gleichen Bohrlöcher
B auf beiden Seiten gleich eingestellt ist.
3. Ziehen Sie die Schrauben auf beiden Seiten des Sitzes an.
4.5 Einstellen der manuell verstellbaren Rückenlehne
5-mm-Innensechskantschlüssel
l
1. Entfernen Sie die Schraube und Unterlegscheiben A auf beiden Seiten der
Rückenlehnenstütze.
2. Stellen Sie die Rückenlehne mit einem der fünf Bohrlöcher B auf den gewünschten
Winkel des Benutzers ein.
Achten Sie darauf, dass die Rückenlehne auf die gleichen Bohrlöcher auf beiden
Seiten gleich eingestellt ist.
3. Ziehen Sie die Schraube auf beiden Seiten der Rückenlehnenstütze an.
1681521-A
4 Inbetriebnahme
A
A
B
B
A
9
