13.3 Überprüfen und/oder Austauschen der Kohlebürsten
Wenn die Kohlebürsten kontrolliert, aber nicht ausgetauscht werden, müssen Sie ihre genaue Einbauposition kennen. Für
optimalen Kontakt mit dem Kollektor müssen gebrauchte Kohlebürsten wieder genau in der Position eingebaut werden,
wie sie ausgebaut wurden.
Bei einem Austausch der Kohlebürsten immer alle Kohlebürsten beider Motoren austauschen.
Schraubendreher
l
Abnehmen
1. Bauen Sie die Motor/Getriebe-Einheit aus (siehe 13.2
Austauschen der Motor/Getriebe-Einheit, Seite 48).

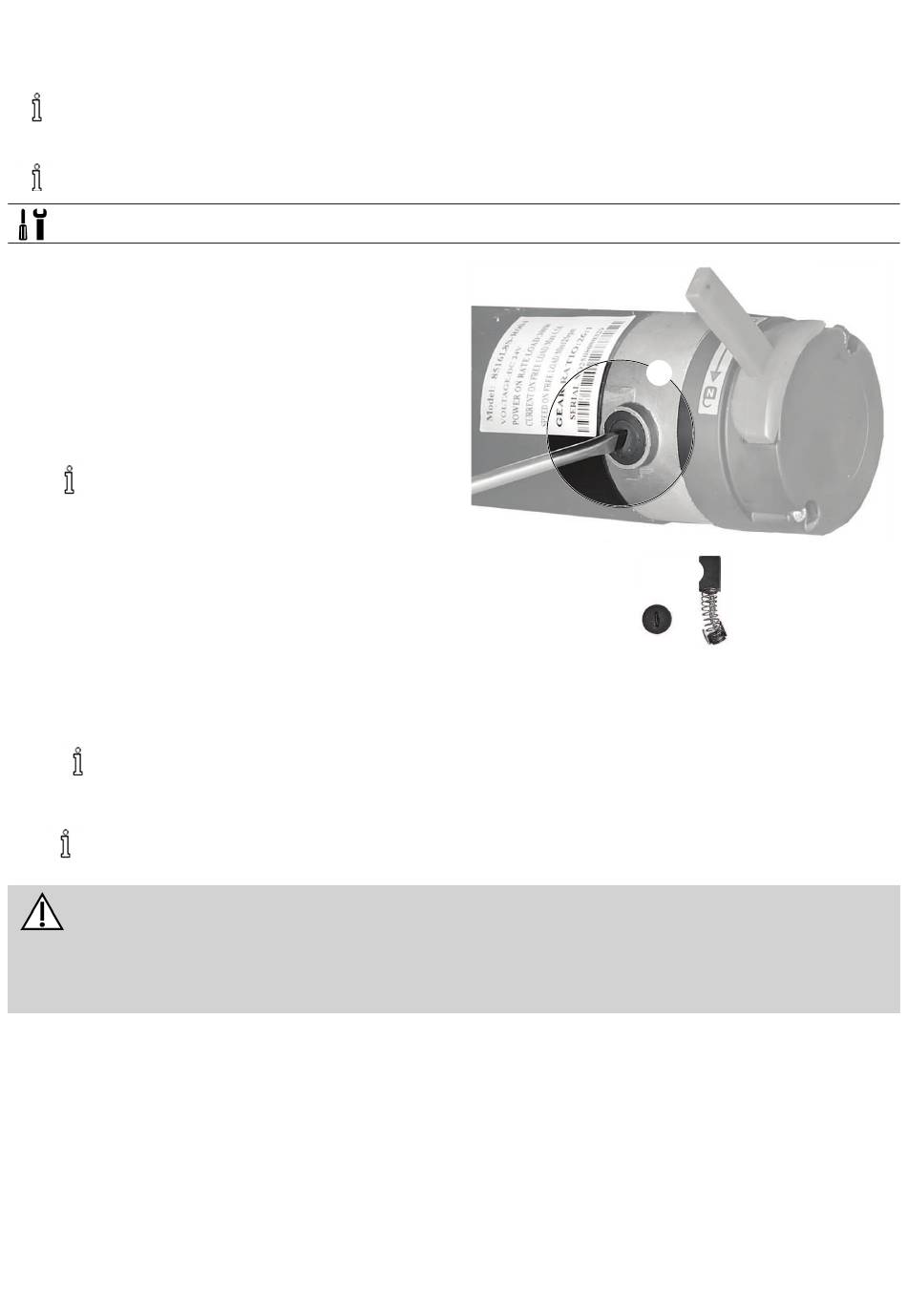

2. Entfernen Sie die Kunststoffkappen A.
3. Ziehen Sie die Kohlebürsten etwas aus der Bürstenhalterung
heraus. Durch eine Markierung am Motor und an den
Kohlebürsten kann der korrekte Wiedereinbau sichergestellt
werden.
Wenn die Kohlebürsten kontrolliert, aber nicht
ausgetauscht werden, müssen Sie ihre genaue
Einbauposition kennen.
4. Bauen Sie die Kohlebürsten B vollständig aus der Halterung
aus.
5. Kohlebürsten und Federn auf Verschleiß, gebrochene Teile
und Verfärbung kontrollieren.
Anbringen
1. Je nach Zustand der Bürsten und Federn:
entweder die Bürsten in exakt derselben Position wieder einbauen, wie sie ausgebaut wurden,
l
Alternativ neue Bürsten einbauen.
l
Immer alle Kohlebürsten beider Motoren austauschen.
2. Kunststoffkappen wieder aufsetzen und festziehen.
3. Die Antriebsräder wie in beschrieben anbringen.
Um die maximale Leistung der Kohlebürsten nach dem Austausch zu garantieren, müssen diese gemäß dem folgenden
Verfahren gehandhabt werden.
VORSICHT!
Unfallgefahr
Verletzungsgefahr für Mitarbeiter, Schäden an der Umgebung oder am Elektrorollstuhl.
— Den Elektrorollstuhl während des folgenden Verfahrens nicht unbeaufsichtigt lassen.
— Vergewissern Sie sich vor der Kalibrierung, dass beide Antriebsräder den Boden nicht berühren.
— Den Bereich sichern.
4. Bocken Sie den Elektrorollstuhl so auf, dass sich beide Antriebsräder frei bewegen können.
5. Die Motoren eine Stunde lang in Vorwärtsrichtung laufen lassen.
6. Die Motoren 30 Minuten lang abkühlen lassen.
7. Die Motoren eine Stunde lang in Rückwärtsrichtung laufen lassen.
8. Setzen Sie den Elektrorollstuhl wieder auf den Boden auf.
9. Alle Funktionen testen.
