Austauschen Des Schwenkrads; Austauschen Der Schwenkradgabel - Invacare Aviva Rx10 Servicehandbuch

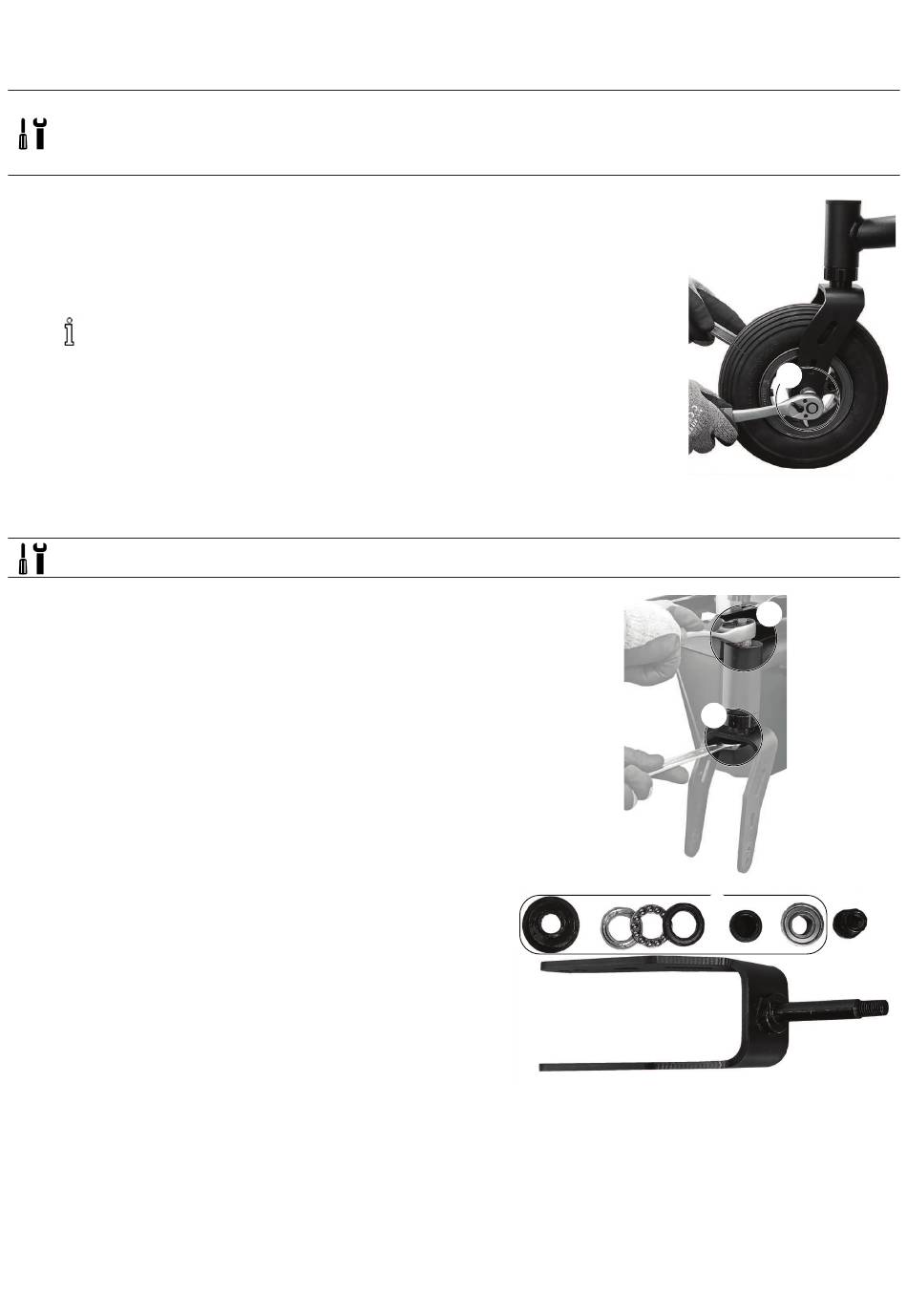

12.5 Austauschen des Schwenkrads
2 x 17-mm-Schraubenschlüssel
l
Kunststoffhammer
l
Aufbockvorrichtung
l
Abnehmen
1. Bocken Sie den Elektrorollstuhl auf.
2. Nehmen Sie die Kunststoffkappen von der Schraube ab.
3. Entfernen Sie die Schraube, Unterlegscheibe und Mutter A.
Bauen Sie die Schraube mit dem Kunststoffhammer aus.
4. Bauen Sie das Schwenkrad von der Gabel ab.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Alle Funktionen testen.
12.6 Austauschen der Schwenkradgabel
2 x 19-mm-Schraubenschlüssel
l
Abnehmen
1. Entfernen Sie die Kunststoffkappe von der Halterung der
Schwenkradgabel.
2. Entfernen Sie die Mutter A und die Kontermutter B von unten.
3. Bauen Sie die Schwenkradgabel von ihrer Halterung aus.
4. Entfernen Sie den Lagersatz C von der Halterung der
Schwenkradgabel.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Alle Funktionen testen.
1681521-A
12 Räder
A
A
B
C
45
