Invacare® AVIVA™ RX10
12.4 Austauschen des Antriebsrads
Kreuzschlitzschraubendreher
l
13-mm-Schraubenschlüssel
l
Drehmomentschlüssel
l
Aufbockvorrichtung
l
Mittelstarker Schraubensicherungslack (Loctite 242 oder vergleichbar)
l

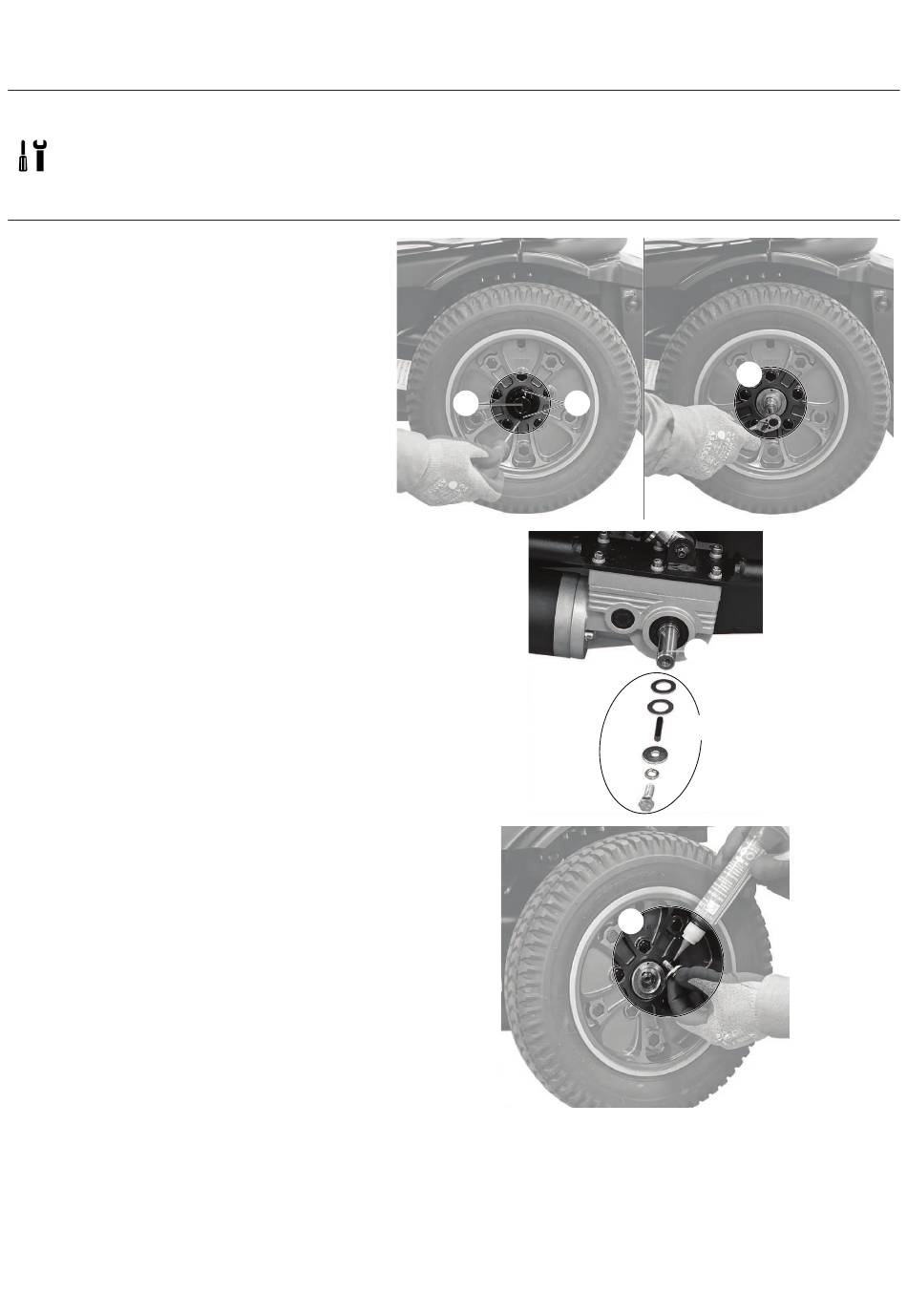

Abnehmen
1. Bocken Sie den Elektrorollstuhl auf.
2. Entfernen Sie die Schrauben A.
3. Entfernen Sie die Kappe B.
4. Entfernen Sie den Bolzen C.
5. Entfernen Sie den Antriebsrad-Befestigungssatz D
von der Achse E.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge
einbauen.
2. Verwenden Sie beim Einsetzen des Bolzens
Schraubensicherungslack F.
3. Ziehen Sie den Bolzen mit 25 Nm fest.
4. Alle Funktionen testen.
44
B A
F
C
E
D
1681521-A
