Invacare® AVIVA™ RX10
7.6 Austauschen des Sitzrahmens
5-mm-Innensechskantschlüssel
l
13-mm-Schraubenschlüssel
l
Seitenschneider
l
Kabelbinder
l
Abnehmen
1. Bauen Sie die Sitzplatte aus (siehe 7.5 Austauschen der Sitzplatte,
Seite 25).
Der Sitzplatte muss nicht ausgebaut werden, die
Schrauben sind sowohl von vorne als auch von hinten
zugänglich.
2. Entfernen Sie gegebenenfalls die Kabelbinder.
3. Entfernen Sie die Schraube, Unterlegscheibe und Mutter von der
elektrisch oder manuell verstellbaren Rückenlehnenneigung A.
4. Entfernen Sie die Schrauben, Unterlegscheiben und Muttern von
den Halterungen des hinteren Sitzrahmens B.
5. Den Sitzrahmen entfernen.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Fixieren Sie sämtliche Kabel gegebenenfalls wieder mit
Kabelbindern am Sitzrahmen.
3. Alle Funktionen testen.

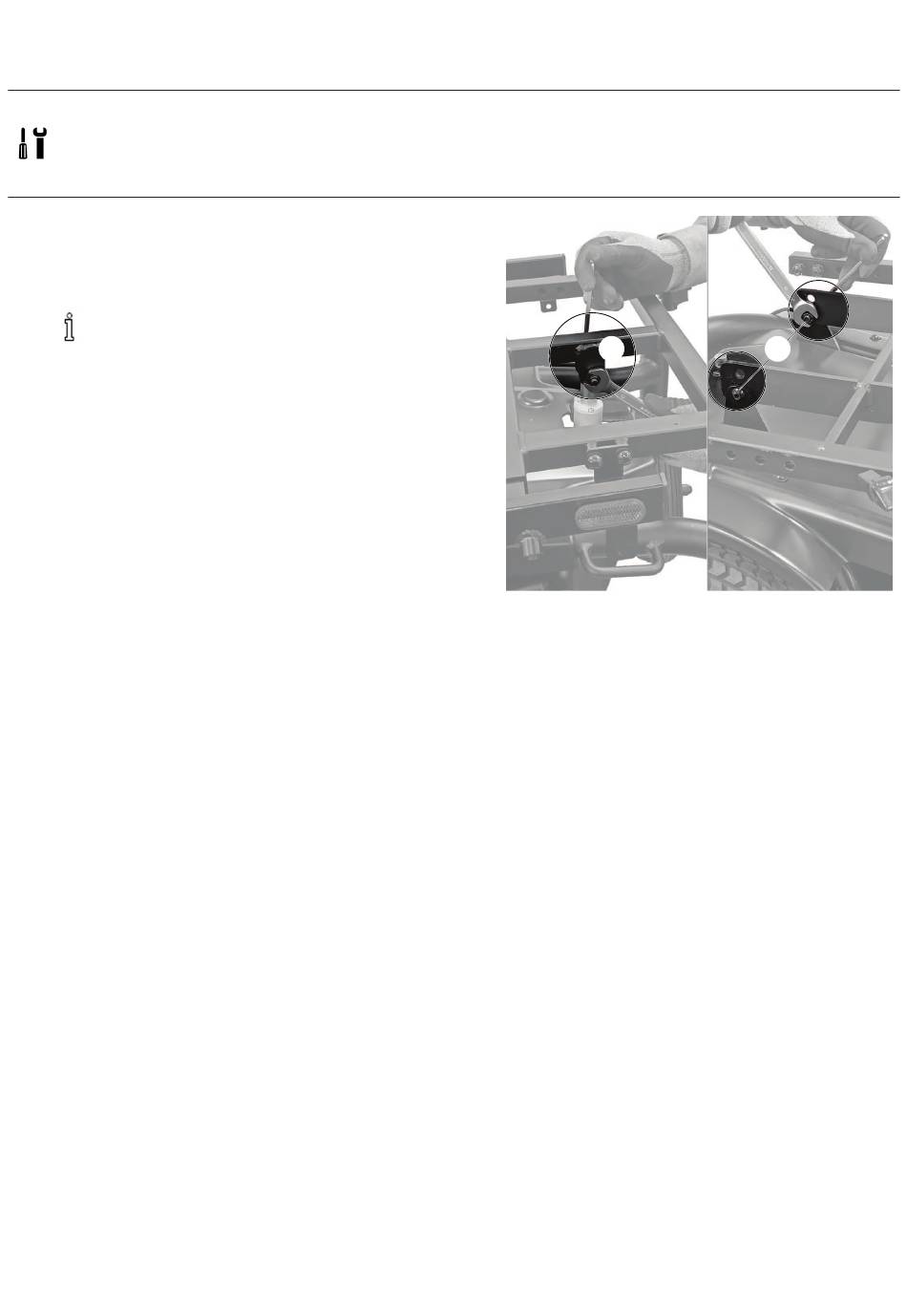

26
A
Sitzplatte für bessere Sichtbarkeit der Komponenten
ausgebaut.
B
1681521-A
