10.4 Austauschen der Powermodulhalterung
5-mm-Innensechskantschlüssel
l
Seitenschneider
l
Kabelbinder
l
Abnehmen
1. Entfernen Sie die Abdeckung des Powermoduls (siehe 9.2
Austauschen der Powermodulabdeckung, Seite 33).
2. Nehmen Sie die hintere Abdeckung ab (siehe 9.3 Austauschen der
hinteren Abdeckung, Seite 33).
3. Entfernen Sie sämtliche Kabelbinder.
4. Stecken Sie alle Kabel des Powermoduls aus.
Das Powermodul muss nicht ausgebaut werden, um die
Halterung zu entfernen.

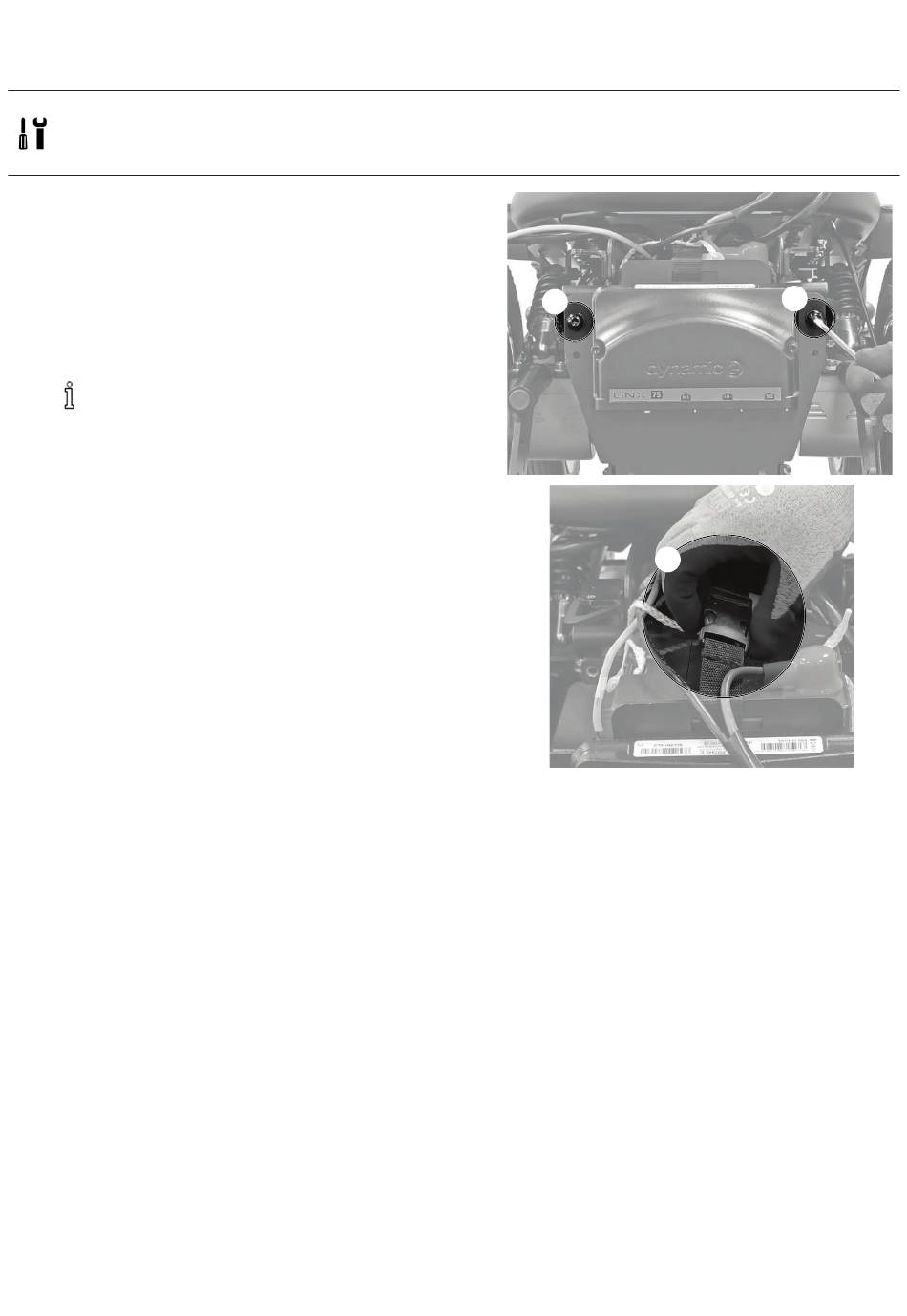

5. Entfernen Sie die Schrauben A.
6. Ziehen Sie den Batterieträger vorsichtig heraus, bis
Kunststoffschnalle sichtbar wird. Öffnen Sie die Kunststoffschnalle
B.
7. Bauen Sie die Powermodulhalterung ab.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Fixieren Sie sämtliche Kabel wieder mit Kabelbindern.
3. Alle Funktionen testen.
10.5 Aktualisieren der Software
Siehe LiNX-Servicehandbuch.
