10.3 Austauschen des Powermoduls
4-mm-Innensechskantschlüssel
l
Seitenschneider
l
Kabelbinder
l
Abnehmen
1. Entfernen Sie die Abdeckung des Powermoduls (siehe 9.2
Austauschen der Powermodulabdeckung, Seite 33).
2. Nehmen Sie die hintere Abdeckung ab (siehe 9.3 Austauschen
der hinteren Abdeckung, Seite 33).
3. Entfernen Sie sämtliche Kabelbinder.
4. Stecken Sie alle Kabel des Powermoduls aus.

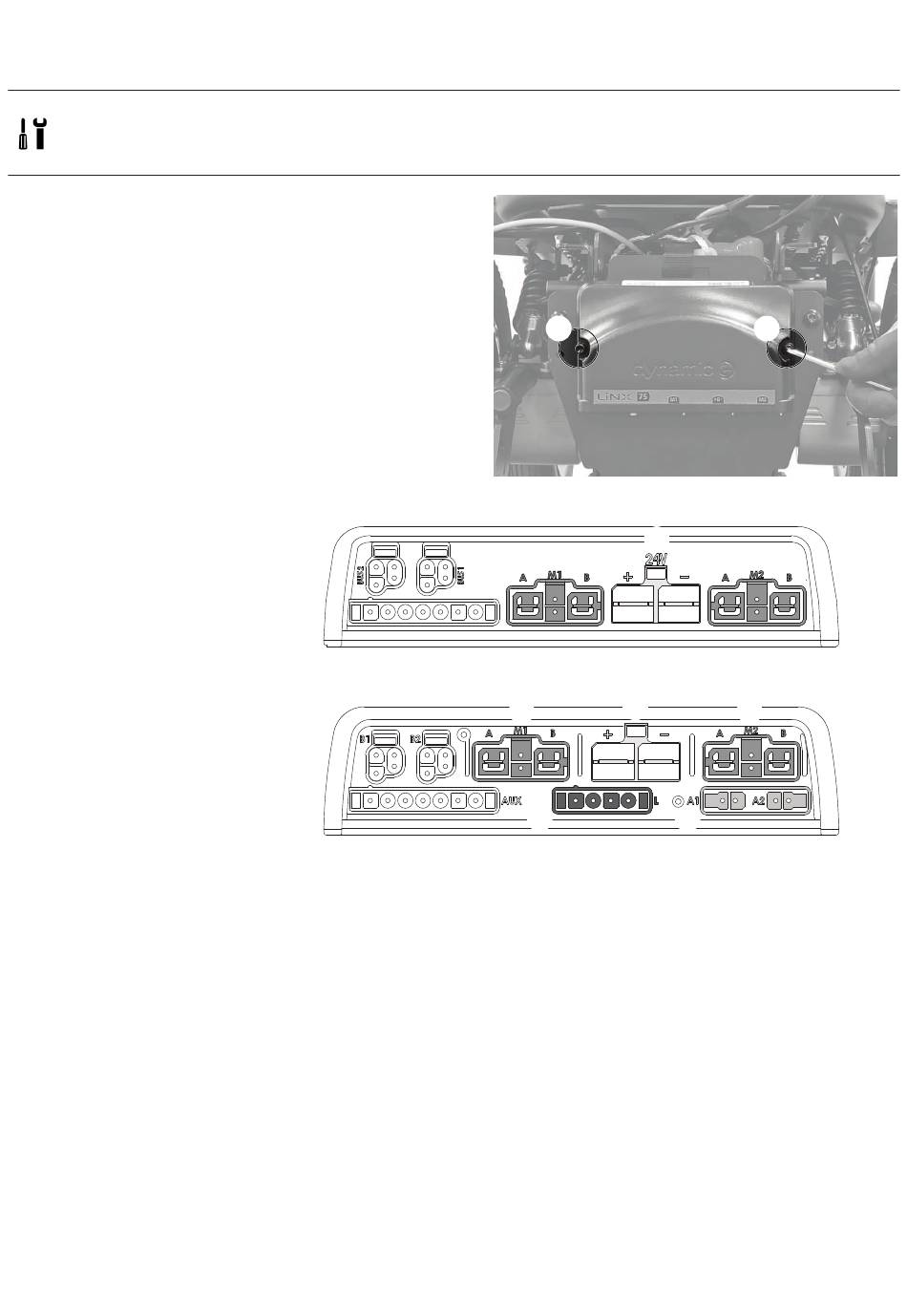

5. Entfernen Sie die Schrauben A.
6. Das Powermodul herausnehmen.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Fixieren Sie sämtliche Kabel wieder mit Kabelbindern.
3. Alle Funktionen testen.
Übersicht über die Anschlüsse des Powermoduls
A Motor
B Akku
C Actuators (Verstellmotoren)
D Licht
1681521-A
A
B
A
Powermodul DLX-PM75
B
A
D
Powermodul DLX-PM75 AL
