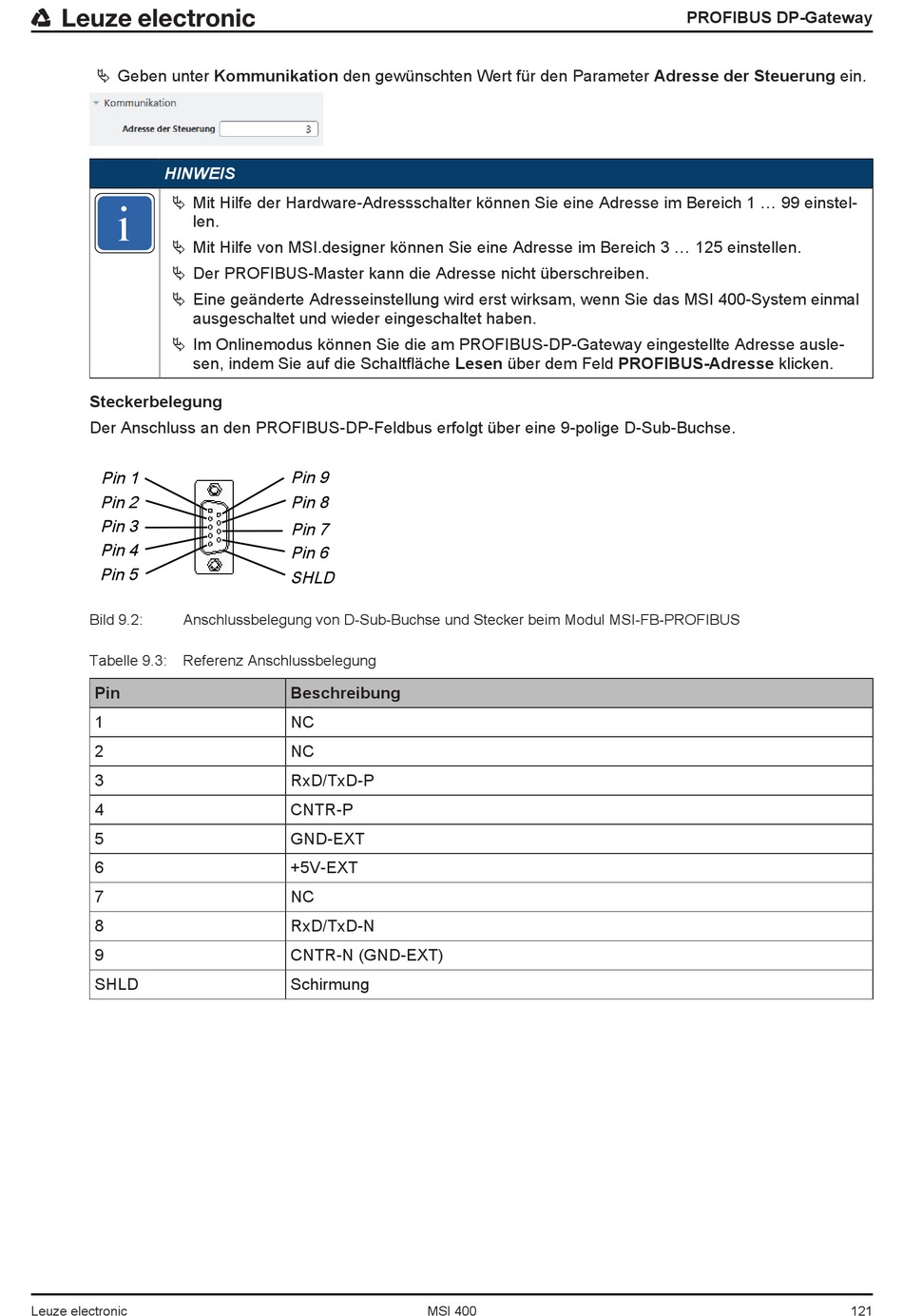

Ä Geben unter Kommunikation den gewünschten Wert für den Parameter Adresse der Steuerung ein.
HINWEIS
Ä Mit Hilfe der Hardware-Adressschalter können Sie eine Adresse im Bereich 1 ... 99 einstel-
i
len.
Ä Mit Hilfe von MSI.designer können Sie eine Adresse im Bereich 3 ... 125 einstellen.
Ä Der PROFIBUS-Master kann die Adresse nicht überschreiben.
Ä Eine geänderte Adresseinstellung wird erst wirksam, wenn Sie das MSI 400-System einmal
ausgeschaltet und wieder eingeschaltet haben.
Ä Im Onlinemodus können Sie die am PROFIBUS-DP-Gateway eingestellte Adresse ausle-
sen, indem Sie auf die Schaltfläche Lesen über dem Feld PROFIBUS-Adresse klicken.
Steckerbelegung
Der Anschluss an den PROFIBUS-DP-Feldbus erfolgt über eine 9-polige D-Sub-Buchse.
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Bild 9.2: Anschlussbelegung von D-Sub-Buchse und Stecker beim Modul MSI-FB-PROFIBUS
Tabelle 9.3: Referenz Anschlussbelegung
Pin
1
2
3
4
5
6
7
8
9
SHLD
Leuze electronic
Pin 9
Pin 8
Pin 7
Pin 6
SHLD
Beschreibung
NC
NC
RxD/TxD-P
CNTR-P
GND-EXT
+5V-EXT
NC
RxD/TxD-N
CNTR-N (GND-EXT)
Schirmung
MSI 400
PROFIBUS DP-Gateway
