Inbetriebnahme
HINWEIS
Installieren Sie zur Inbetriebnahme per PC die MCT 10
Konfigurationssoftware. Die Software steht als Download
(Basisversion) oder zur Bestellung (erweiterte Version,
Artikelnummer 130B1000) zur Verfügung. Weitere
Informationen und Downloads finden Sie unter
www.danfoss.com/BusinessAreas/DrivesSolutions/Software
+MCT10/MCT10+Downloads.htm.
HINWEIS
Bei der Inbetriebnahme zeigt die LCP die Meldung
INITIALISIERUNG an. Wenn diese Meldung nicht mehr
angezeigt wird, ist der Frequenzumrichter betriebsbereit.
Das Hinzufügen oder Entfernen von Optionen kann die
Inbetriebnahme verzögern.

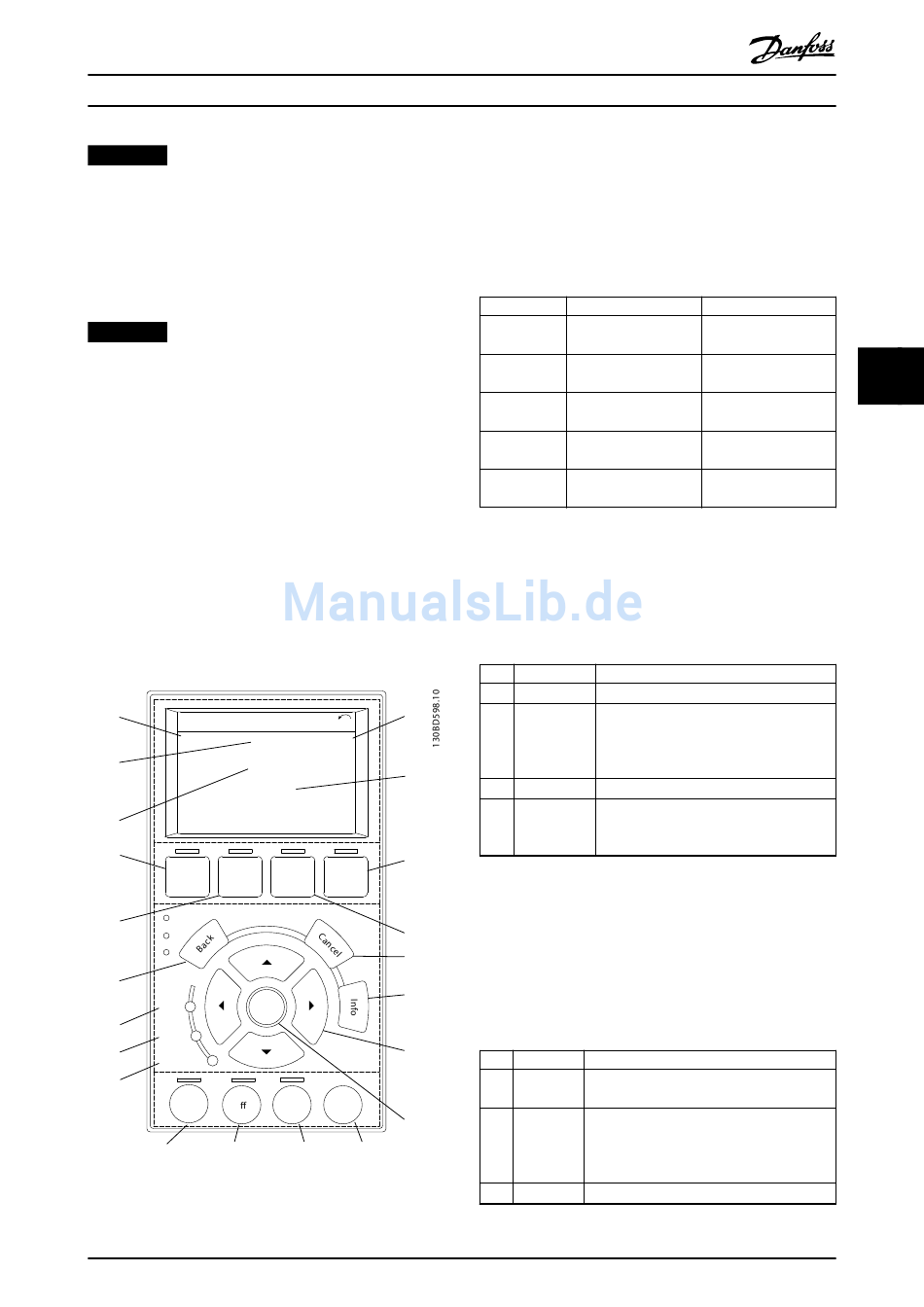

5.3.1 Layout der grafischen LCP
Bedieneinheit
Die grafische Bedieneinheit (LCP 102) ist in 4 Funktions-
gruppen unterteilt (siehe Abbildung 5.1).
A. Displaybereich
B. Menütasten am Display.
C. Navigationstasten und Anzeigeleuchten.
D. Bedientasten und Quittieren (Reset).
1
Status
7.83 A
799 RPM
2 0.000
A
53.2 %
4
Auto Remote Ramping
6
Quick
Status
B
Menu
7
C
10
On
OK
15
Warn.
16
Alarm
17
Hand
D
O
On
18 19
Abbildung 5.1 LCP 102
MG33AR03
Bedienungsanleitung
3
1(1)
36.4 kW
5
9
Main Alarm
Menu Log
8
11
12
13
Auto
Reset
On
14
20 21
Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung versorgt.
Sie können die auf dem LCP angezeigten Informationen an
die jeweilige Anwendung anpassen. Wählen Sie die
Optionen im Quick-Menü Q3-13 Displayeinstellungen aus.
Display Parameter
1 Parameter 0-20 Displayz
eile 1.1
2 Parameter 0-21 Displayz
eile 1.2
3 Parameter 0-22 Displayz
eile 1.3
4 Parameter 0-23 Displayz
eile 2
5 Parameter 0-24 Displayz
eile 3
Tabelle 5.1 Legende für Abbildung 5.1, Displaybereich
B. Menütasten am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung der Statusanzeige im
Normalbetrieb und zur Anzeige von Einträgen im Fehler-
speicher.
Taste Funktion
6 Status Diese Taste zeigt Betriebsinformationen an.
7 Quick-Menü Dieses Menü bietet schnellen Zugang zu
Parametern zur Programmierung für die
erste Inbetriebnahme und zu vielen detail-
lierten Anwendungshinweisen.
8 Hauptmenü Dient zum Zugriff auf alle Parameter.
9 Alarm Log Zeigt eine Liste aktueller Warnungen, der
letzten 10 Alarme und den Wartungs-
speicher.
Tabelle 5.2 Legende für Abbildung 5.1, Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
Die Navigationstasten dienen zum Navigieren durch die
Programmierfunktionen und zum Bewegen des Display-
cursors. Die Navigationstasten ermöglichen zudem eine
Drehzahlregelung im Handbetrieb (Ortsteuerung). In
diesem Bereich befinden sich darüber hinaus drei Frequen-
zumrichter-Statusanzeigen (LED) zur Anzeige des Zustands.
Taste Funktion
10 Back Bringt Sie zum vorherigen Schritt oder zur
vorherigen Liste in der Menüstruktur zurück.
11 Cancel Macht die letzte Änderung oder den letzten
Befehl rückgängig, so lange der
Anzeigemodus bzw. die Displayanzeige nicht
geändert worden ist.
12 Info Zeigt Informationen zu einer Funktion.
Werkseinstellung
[1617] Drehzahl [UPM]
5
[1614] Motorstrom
[1610] Leistung [kW]
[1613] Frequenz
[1602] Sollwert %
27
5
