Mechanische Installation
3 3

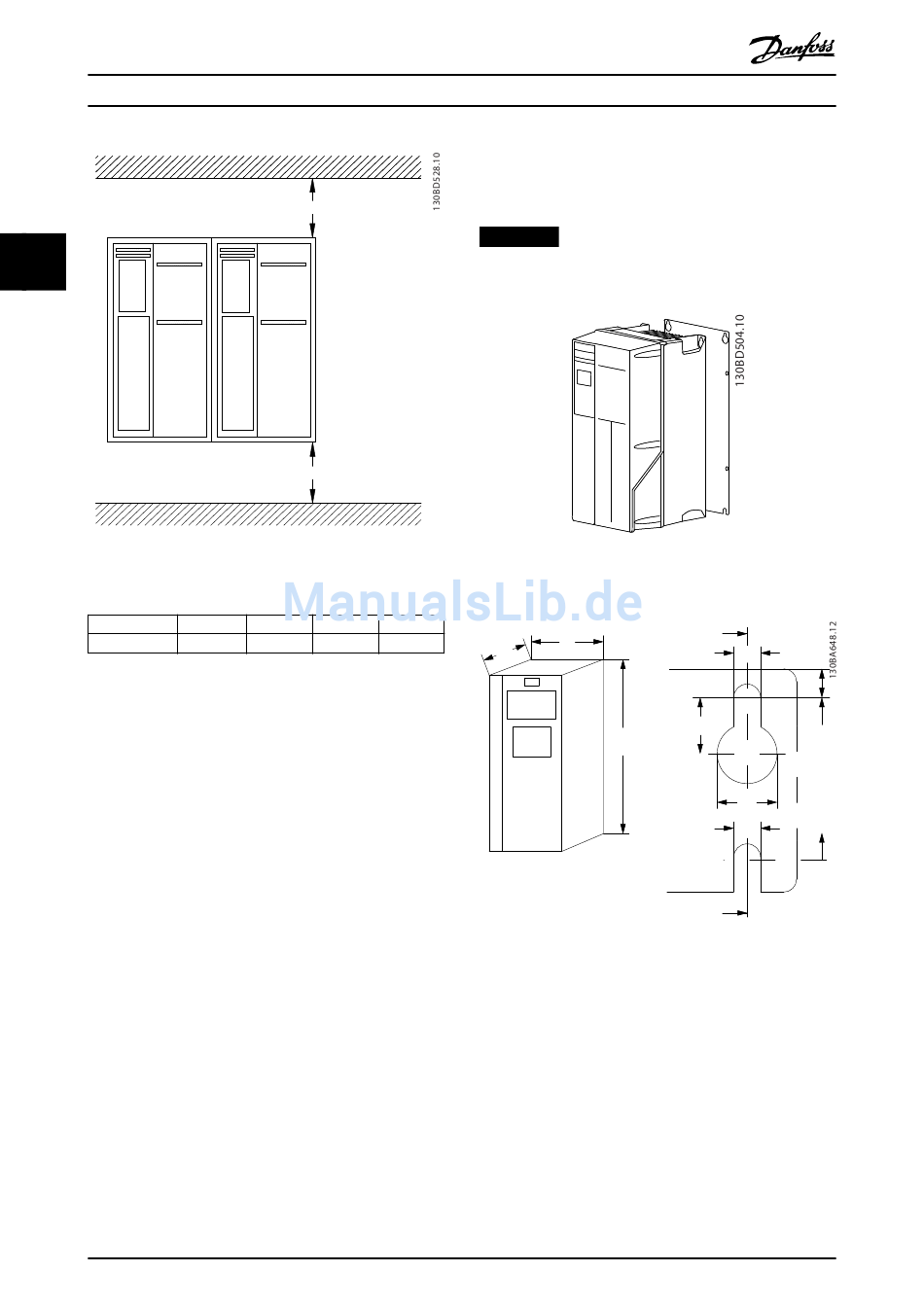

Abbildung 3.2 Abstand zur Kühlluftzirkulation oben und
unten
Gehäuse
A [mm (in)]
Tabelle 3.1 Mindestabstände für eine ausreichende
Luftzirkulation
Heben
•
Prüfen Sie das Gewicht des Frequenzumrichters,
um ein sicheres Heben zu gewährleisten, siehe
Kapitel 8.9 Nennleistungen, Gewicht und
Abmessungen.
•
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
•
Planen Sie ggf. zum Transportieren des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
•
Verwenden Sie zum Heben die Transportösen am
Frequenzumrichter (sofern vorhanden).
Montage
1. Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
Sie können mehrere Frequenzumrichter Seite-an-
Seite ohne Zwischenraum aufstellen.
2. Stellen Sie das Gerät so nah wie möglich am
Motor auf. Halten Sie die Motorkabel so kurz wie
möglich.
3. Sorgen Sie durch Montage des Geräts auf einer
ebenen, stabilen Oberfläche oder an der
optionalen Rückwand für eine ausreichende
Luftzirkulation zur Kühlung.
12
VLT
a
a
A1–A5 B1–B4 C1, C3
100 (3,9) 200 (7,8) 200 (7,8)
Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
®
AutomationDrive FC 301/302
4. Verwenden Sie die vorgesehenen Bohrungen am
Frequenzumrichter zur Wandmontage, sofern
vorhanden.
Montage mit Montageplatte und Montagerahmen
HINWEIS
Bei Montage an einem Montagerahmen benötigen Sie
eine Montageplatte.
Abbildung 3.3 Ordnungsgemäße Montage mit
Montageplatte
C2, C4
225 (8,9)
C
Abbildung 3.4 Bohrungen oben und unten (siehe
Kapitel 8.9 Nennleistungen, Gewicht und Abmessungen)
b
B
c
A
b
e
f
a
d
e
a
