Elektrische Installation
FC 1 FC 2
PE
FC 1 FC 2
PE

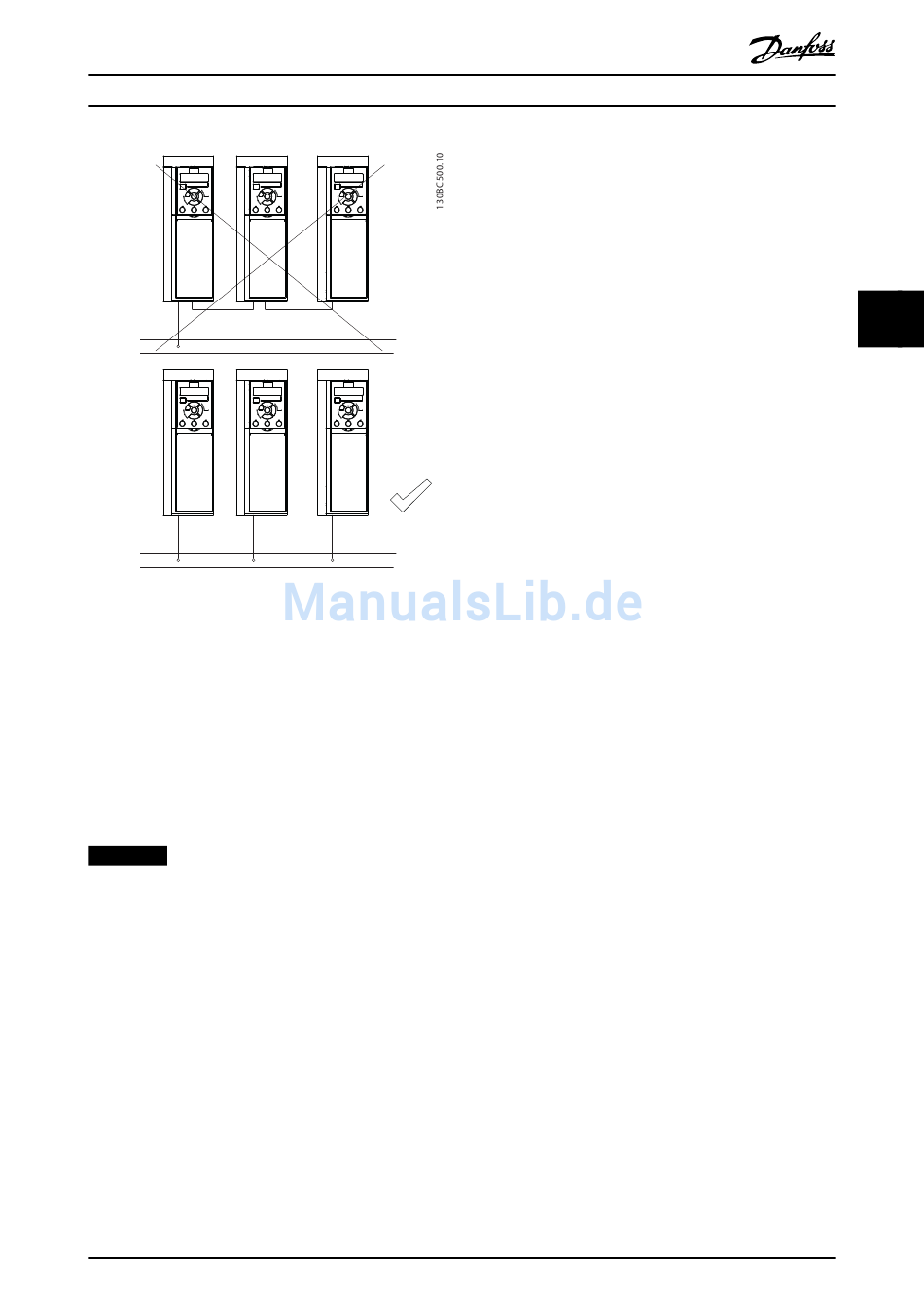

Abbildung 4.1 Erdungsprinzip
Für eine EMV-gerechte Installation
•
Stellen Sie einen elektrischen Kontakt zwischen
Kabelschirm und Frequenzumrichtergehäuse her,
indem Sie Kabelverschraubungen aus Metall oder
die mit den Geräten mitgelieferten Schellen
verwenden (siehe Kapitel 4.6 Motoranschluss).
•
Reduzieren Sie Schalttransienten, indem Sie Kabel
mit einer hoher Litzenzahl verwenden.
•
Verwenden Sie keine verdrillten Abschirmung-
senden (Pigtails).
HINWEIS
POTENZIALAUSGLEICH
Es besteht die Gefahr von Schalttransienten, wenn das
Massepotenzial zwischen Frequenzumrichter und System
abweicht. Installieren Sie Ausgleichskabel zwischen den
Systemkomponenten. Empfohlener Leitungsquerschnitt:
16 mm 2 (6 AWG).
