Elektrische Installation

4.8 Steuerleitungen

•
Trennen Sie die Steuerleitung von Hochspan-
nungsbauteilen des Frequenzumrichters.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerlei-
tungen abgeschirmt und verstärkt/zweifach
isoliert sein. Wir empfehlen eine 24-VDC-Versor-
4 4
gungsspannung. Siehe Abbildung 4.8.

4.8.1 Steuerklemmentypen

In Abbildung 4.8 und Abbildung 4.9 sind die entfernbaren
Frequenzumrichteranschlüsse zu sehen. Tabelle 4.2 und
Tabelle 4.3 fasst Klemmenfunktionen und Werkseinstel-
lungen zusammen.
2

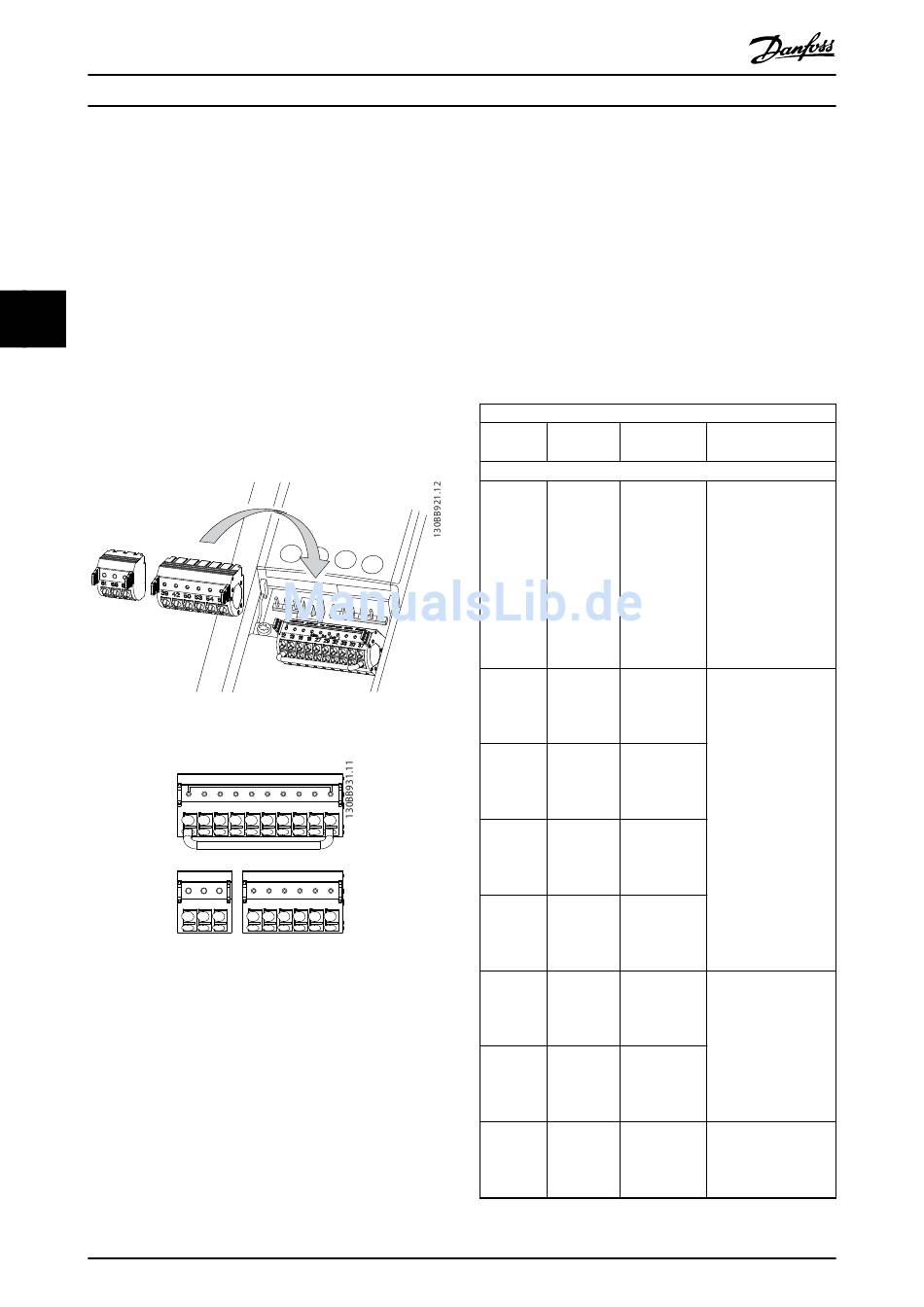

Abbildung 4.8 Anordnung der Steuerklemmen
Abbildung 4.9 Klemmennummern
•
Anschluss 1 stellt vier programmierbare Digita-
leingangsklemmen, zwei zusätzliche digitale
Klemmen, die Sie entweder als Eingang oder
Ausgang programmieren können, eine 24-V-DC-
Klemmen-Versorgungsspannung und einen
Bezugspotenzialausgang für eine optionale, vom
Kunden bereitgestellte 24-V-DC-Spannung bereit.
FC302 und FC301 (optional im Gehäuse A1)
20
VLT
3
4
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39 42 50 53 54 55
Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
®
AutomationDrive FC 301/302
verfügen außerdem über einen Digitaleingang für
die STO-Funktion (Safe Torque Off ).
•
Anschluss 2 Klemmen (+)68 und (-)69 sind für
eine serielle RS-485-Kommunikationsverbindung
bestimmt.
•
Anschluss 3 stellt 2 Analogeingänge, 1 Analog-
ausgang, 10 V DC-Versorgungsspannung und
Bezugspotenzialanschlüsse für die Ein- und
Ausgänge bereit.
•
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit der MCT 10
Konfigurationssoftware.
Anschluss
12, 13
1
18
19
32
33
27
29
20
Klemmenbeschreibung
Werksein-
Parameter stellung
Digitaleingänge/-ausgänge
– +24 V DC 24 V DC-Versorgungs-
spannung für
Digitaleingänge und
externe Messwandler.
Der maximale
Ausgangsstrom
beträgt insgesamt
200 mA (130 mA für
FC301) bei allen
24-V-Lasten.
Parameter 5-
10 Klemme
18 Digital-
eingang [8] Start
Parameter 5-
11 Klemme
19 Digital- [10]
eingang Reversierung
Digitaleingänge.
Parameter 5-
14 Klemme
32 Digital- [0] Ohne
eingang Funktion
Parameter 5-
15 Klemme
33 Digital- [0] Ohne
eingang Funktion
Parameter 5-
12 Klemme [2]
27 Digital- Motorfreilauf
Für Digitaleingang
eingang invers
und -ausgang. Die
Werkseinstellung ist
Parameter 5- [14]
Eingang.
13 Klemme Festdrehzahl
29 Digital- JOG
eingang
– – Bezugspotenzial für
Digitaleingänge und
0-V-Potenzial für 24-V-
Spannungsversorgung.
Beschreibung
