Elektrische Installation
4. Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an (siehe
Abbildung 4.6).
5. Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 8.8 Anzugsdrehmomente für
Anschlüsse an.

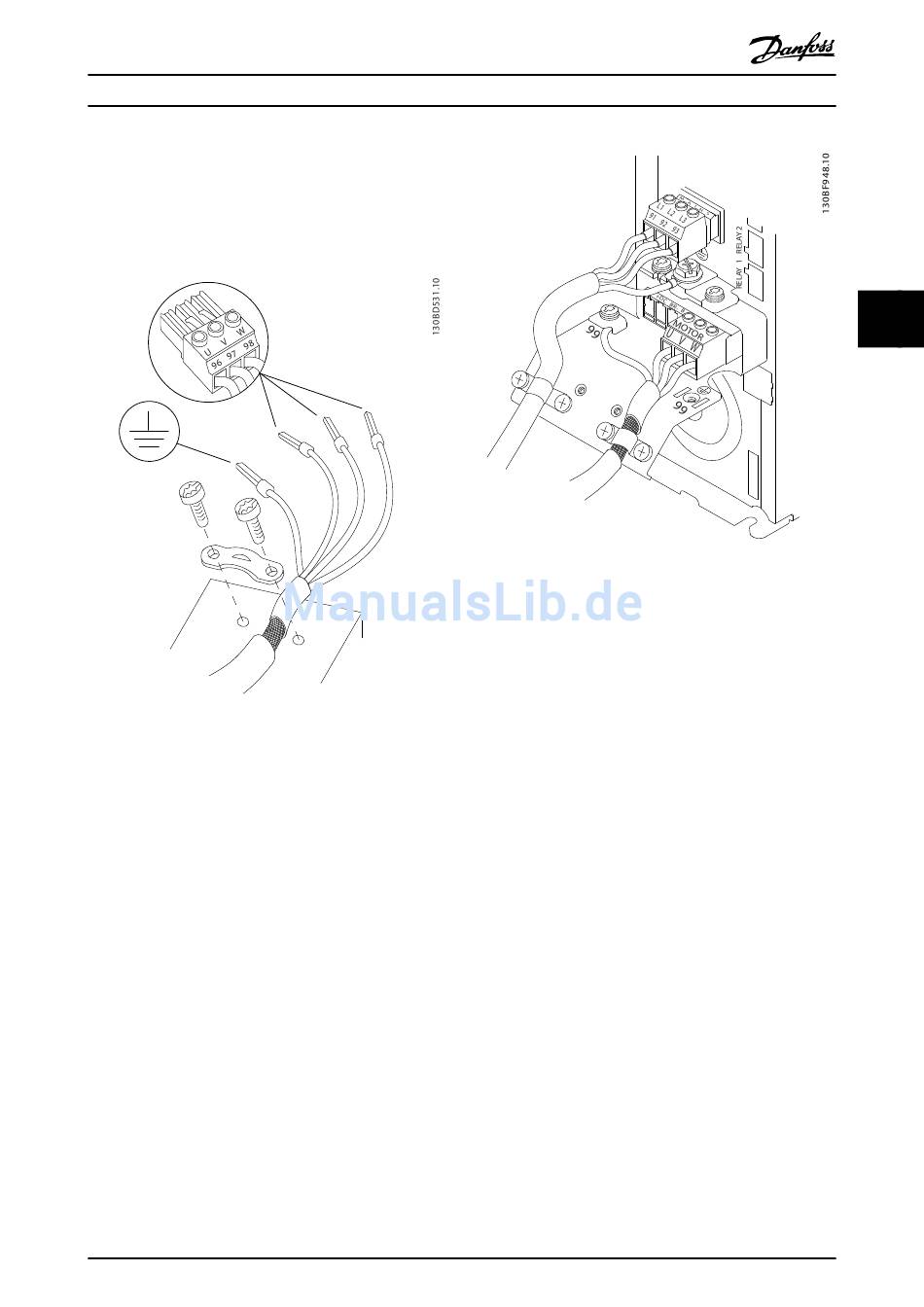

Abbildung 4.6 Motoranschluss
Abbildung 4.7 zeigt vereinfachte Anschlussbilder für
Netzanschluss Motor und Erdung eines Frequenzum-
richters. Die jeweiligen Konfigurationen ändern sich je nach
Gerätetypen und optionaler Ausrüstung.
MG33AR03
Bedienungsanleitung
Abbildung 4.7 Beispiel für Motor-, Netz- und
Erdungsanschluss

4.7 Netzanschluss

•
•
Vorgehensweise
1.
2.
3.
4.
Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 8.1 Elektrische Daten.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 4.7).
Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
Versorgt ein IT-Netz eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie Parameter 14-50 EMV-
Filter auf [0] Aus, um Beschädigungen des
Zwischenkreises zu vermeiden und die Erdungs-
kapazität gemäß IEC 61800-3 zu verringern.
