Programmierhandbuch für VLT
1. Programmieren
1.1. LCP Bedieneinheit

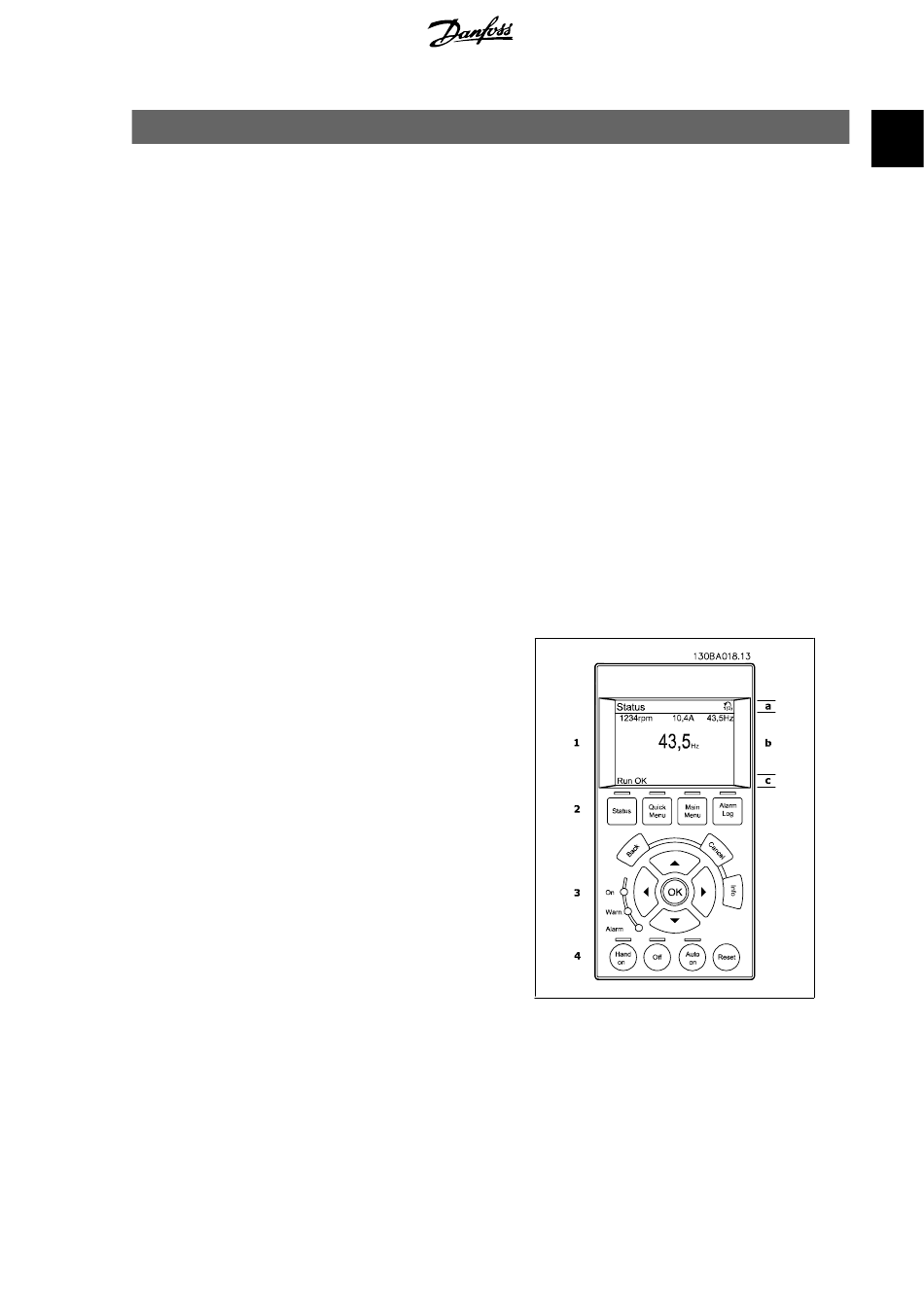

1.1.1. Bedienung der grafischen Bedieneinheit LCP 102
Die folgenden Anweisungen gelten für das grafische LCP (LCP 102).
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1.
2.
3.
4.
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung und eine alphanumerische Darstel-
lung. Alle Datenanzeigen erfolgen auf dem LCD-Display, das im Zustandsmodus maximal fünf
Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a.
b.
c.
®
HVAC Drive
Grafikdisplay mit Zustandszeilen.
Menütasten mit Anzeige-LEDs - Parameter ändern und zwischen Displayfunktionen um-
schalten.
Navigationstasten und Kontroll-Anzeigen (LEDs).
Bedientasten mit Kontroll-Anzeigen (LEDs).
Zustandszeile:
Zustandsmeldun-
gen in der Form von Symbolen und
Grafiken.1
Arbeitsbereich: Je nach Displayan-
zeigeart Anzeigebereich für Betriebs-
variablen oder für Parameternaviga-
tion bzw. -änderung. Durch Drücken
der Taste [Status] kann jeweils eine
extra Zeile hinzugefügt werden.1
Zustandszeile:
Zustandsmeldun-
gen in Textform.1
MG.11.C3.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
1. Programmieren
1
