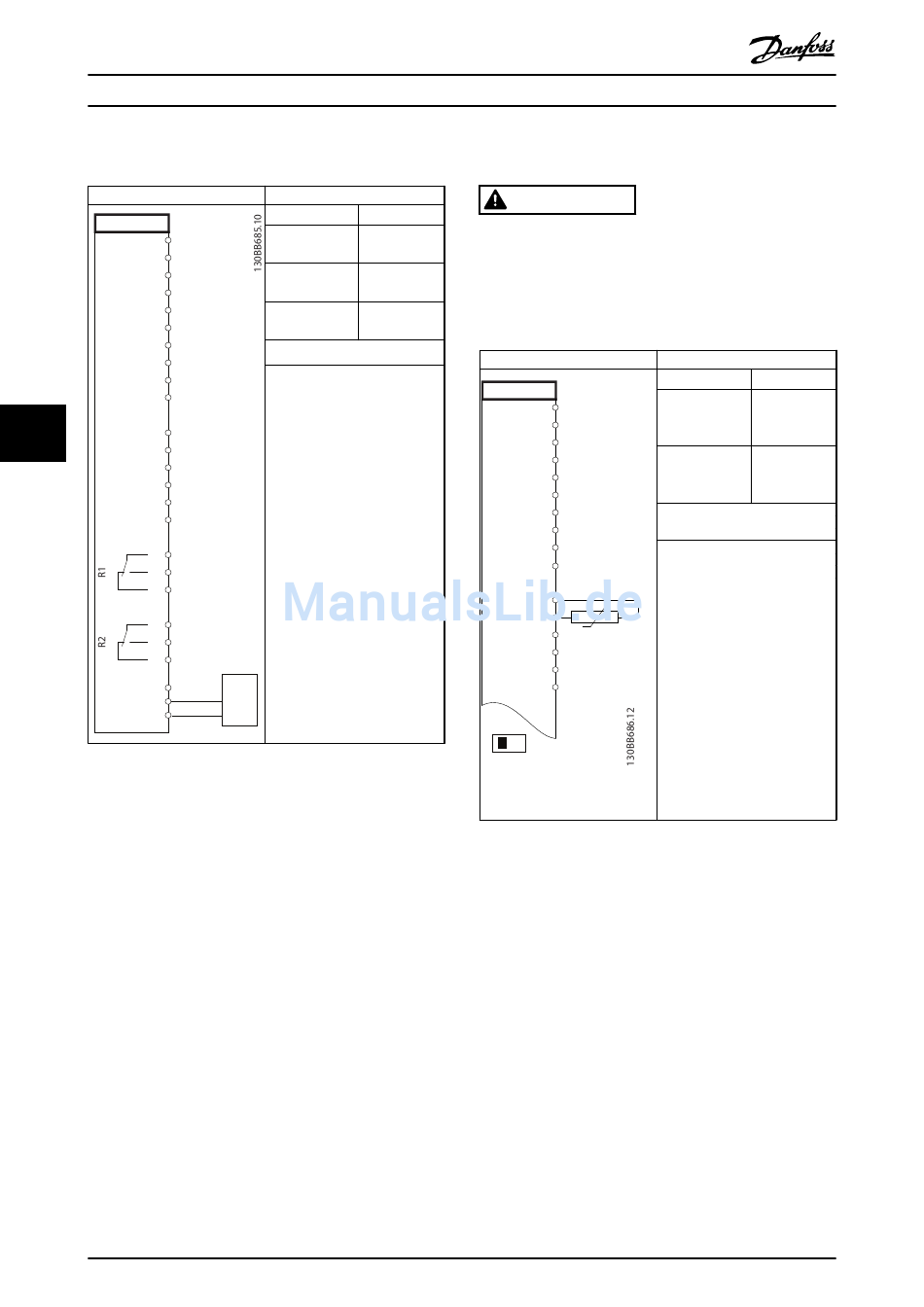

Anwendungsbeispiele
6.1.5 RS485
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
6 6
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
61
68
69
Tabelle 6.11 RS485-Netzwerkverbindung
40
®
VLT AutomationDrive FC 301/302
Parameter
Funktion Einstellung
Parameter 8-30
FC-Protokoll FC-Profil*
Parameter 8-31 1*
Adresse
Parameter 8-32 9600*
Baudrate
* = Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den oben
genannten Parametern
Protokoll, Adresse und
Baudrate.
DIN 37 ist eine Option.
RS-485
+
-
Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
6.1.6 Motorthermistor
VORSICHT
THERMISTORISOLIERUNG
Gefahr von Personenschäden oder Sachschäden!
•
Sie müssen alle Thermistoren verstärkt oder
zweifach isolieren, um die PELV-Anforderungen
zu erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 6.12 Motorthermistor
Parameter
Funktion Einstellung
Parameter 1-90 [2] Thermistor-
Thermischer Abschalt.
Motorschutz
Parameter 1-93 [1] Analog-
Thermistoran- eingang 53
schluss
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Sie nur eine Warnung
wünschen, programmieren Sie
Parameter 1-90 Thermischer
Motorschutz auf [1] Thermistor
Warnung.
DIN 37 ist eine Option.
MG33AR03
