5.3.1 Layout der grafischen LCP
Bedieneinheit
Die grafische Bedieneinheit (LCP 102) ist in 4 Funktions-
gruppen unterteilt (siehe Abbildung 5.1).
A. Displaybereich
B. Menütasten am Display.
C. Navigationstasten und Anzeigeleuchten.
D. Bedientasten und Quittieren (Reset).
1
Status
799 RPM 7.83 A
0.000
2
A
53.2 %
4
Auto Remote Ramping
6
Quick
Status
B
Menu
7
10 C
On OK
15
Warn.
16
Alarm
17
D Hand
O
On
18 19

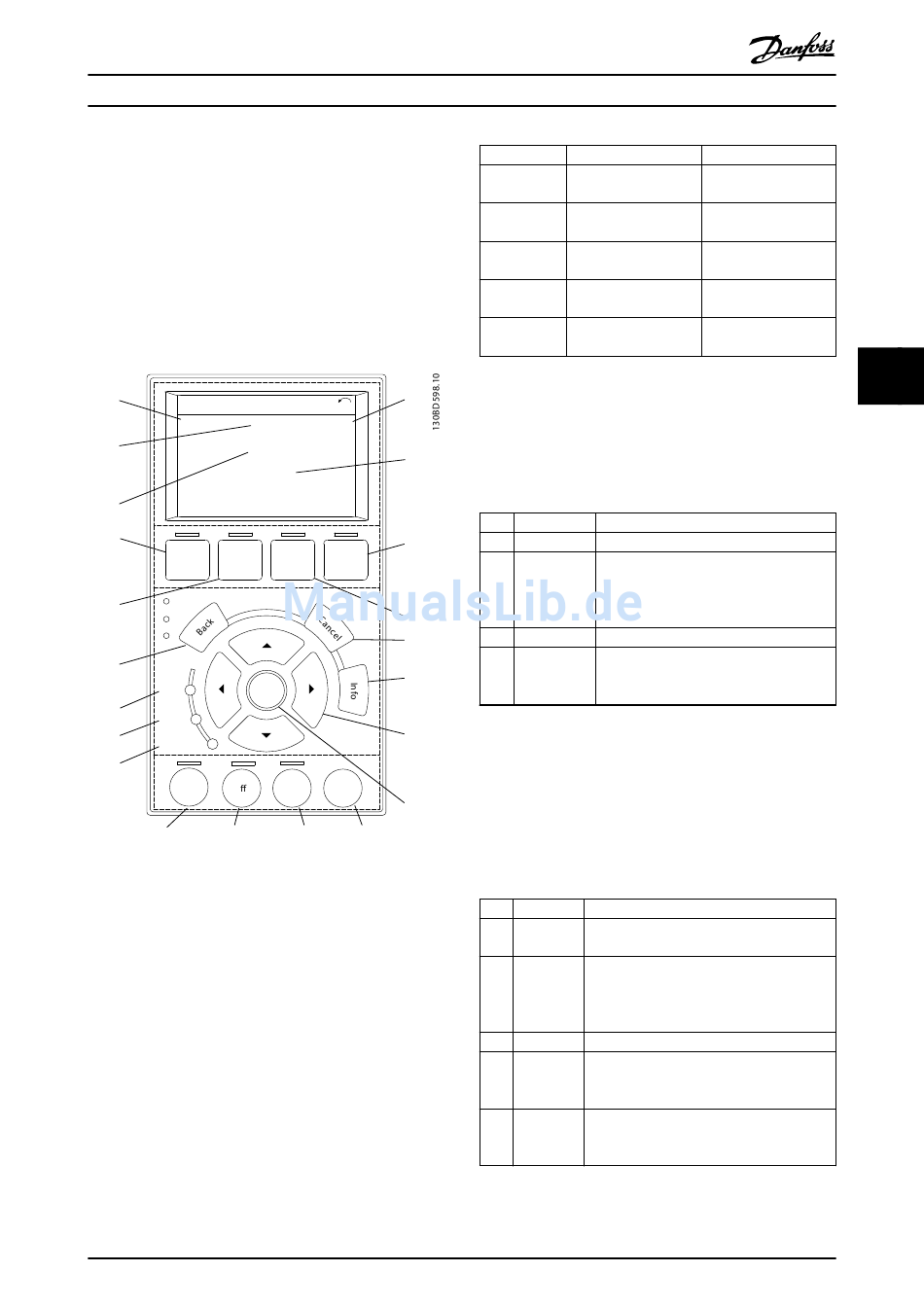

Abbildung 5.1 LCP 102
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung versorgt.
Sie können die auf dem LCP angezeigten Informationen an
die jeweilige Anwendung anpassen. Wählen Sie die
Optionen im Quick-Menü Q3-13 Displayeinstellungen aus.
MG20MD03
Bedienungsanleitung
3
1(1)
36.4 kW
5
9
Main Alarm
Menu Log
8
11
12
13
Auto
Reset
On
14
20 21
Danfoss A/S © 10/2016 Alle Rechte vorbehalten.
Display Parameter
1 Parameter 0-20 Display
Line 1.1 Small
2 Parameter 0-21 Display
Line 1.2 Small
3 Parameter 0-22 Display
Line 1.3 Small
4 Parameter 0-23 Display
Line 2 Large
5 Parameter 0-24 Display
Line 3 Large
Tabelle 5.1 Legende für Abbildung 5.1, Displaybereich
B. Menütasten am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung der Statusanzeige im
Normalbetrieb und zur Anzeige von Einträgen im Fehler-
speicher.
Taste Funktion
6 Status Diese Taste zeigt Betriebsinformationen an.
7 Quick-Menü Dieses Menü bietet schnellen Zugang zu
Parametern zur Programmierung für die
erste Inbetriebnahme und zu vielen detail-
lierten Anwendungshinweisen.
8 Hauptmenü Dient zum Zugriff auf alle Parameter.
9 Alarm Log Zeigt eine Liste aktueller Warnungen, der
letzten 10 Alarme und den Wartungs-
speicher.
Tabelle 5.2 Legende für Abbildung 5.1, Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
Die Navigationstasten dienen zum Navigieren durch die
Programmierfunktionen und zum Bewegen des Display-
cursors. Die Navigationstasten ermöglichen zudem eine
Drehzahlregelung im Handbetrieb (Ortsteuerung). In
diesem Bereich befinden sich darüber hinaus drei Frequen-
zumrichter-Statusanzeigen (LED) zur Anzeige des Zustands.
Taste Funktion
10 Back Bringt Sie zum vorherigen Schritt oder zur
vorherigen Liste in der Menüstruktur zurück.
11 Cancel Macht die letzte Änderung oder den letzten
Befehl rückgängig, so lange der
Anzeigemodus bzw. die Displayanzeige nicht
geändert worden ist.
12 Info Zeigt Informationen zu einer Funktion.
13 Navigati- Navigieren Sie mithilfe der Navigationstasten
onstasten zwischen den verschiedenen Optionen in den
Menüs.
14 OK Drücken Sie diese Taste, um auf Parameter-
gruppen zuzugreifen oder die Wahl eines
Parameters zu bestätigen.
Tabelle 5.3 Legende für Abbildung 5.1, Navigationstasten
Werkseinstellung
[1617] Drehzahl [UPM]
[1614] Motorstrom
[1610] Leistung [kW]
[1613] Frequenz
[1602] Sollwert %
5
