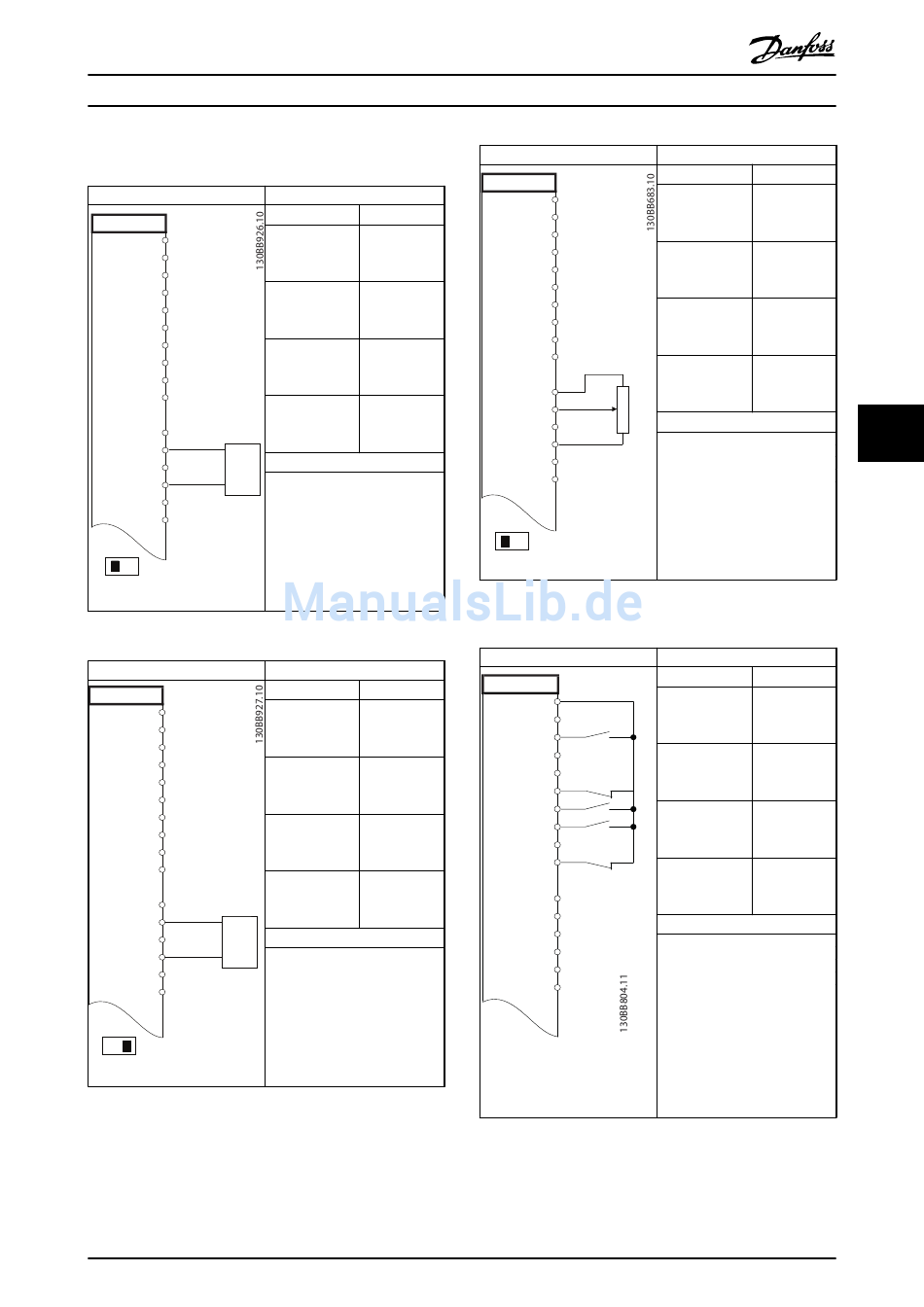

Anwendungsbeispiele
6.1.2 Drehzahl
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
-10 - +10V
COM
39
U - I
A53
Tabelle 6.3 Analoger Drehzahlsollwert (Spannung)
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
4 - 20mA
COM
39
U - I
A53
Tabelle 6.4 Analoger Drehzahlsollwert (Strom)
MG33AR03
Bedienungsanleitung
Parameter
Funktion
Einstellung
Parameter 6-10
0,07 V*
Klemme 53 Skal.
Min.Spannung
Parameter 6-11
10 V*
Klemme 53 Skal.
Max.Spannung
Parameter 6-14
0 Hz
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15
50 Hz
Klemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Parameter
Funktion
Einstellung
Parameter 6-12
4 mA*
Klemme 53 Skal.
Min.Strom
Parameter 6-13
20 mA*
Klemme 53 Skal.
Max.Strom
Parameter 6-14
0 Hz
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15
50 Hz
Klemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
≈ 5kΩ
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 6.5 Drehzahlsollwert (Verwendung eines manuellen
Potenziometers)
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.6 Drehzahl auf/Drehzahl ab
Parameter
Funktion
Einstellung
Parameter 6-10
0,07 V*
Klemme 53 Skal.
Min.Spannung
Parameter 6-11
10 V*
Klemme 53 Skal.
Max.Spannung
Parameter 6-14
0 Hz
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15
1500 Hz
Klemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Parameter
Funktion
Einstellung
Parameter 5-10 K
[8] Start*
lemme 18
Digitaleingang
Parameter 5-12 K
[19] Sollw.
lemme 27
speich.
Digitaleingang
Parameter 5-13 K
[21] Drehzahl
lemme 29
auf
Digitaleingang
Parameter 5-14 K
[22] Drehzahl
lemme 32
ab
Digitaleingang
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
