Elektrische Installation
Befindet sich der Frequenzumrichter im Alarmmodus oder
besteht eine Überspannungssituation, schließt die
mechanische Bremse sofort.
HINWEIS
Der Frequenzumrichter ist keine Sicherheitsvorrichtung.
Es obliegt dem Systemplaner Sicherheitsvorrichtungen
gemäß entsprechender nationaler Kran-/Hebevorschriften
zu integrieren.
L1 L2 L3
Frequency converter
U V W
Mechanical
brake
Shaft
Motor
Brake

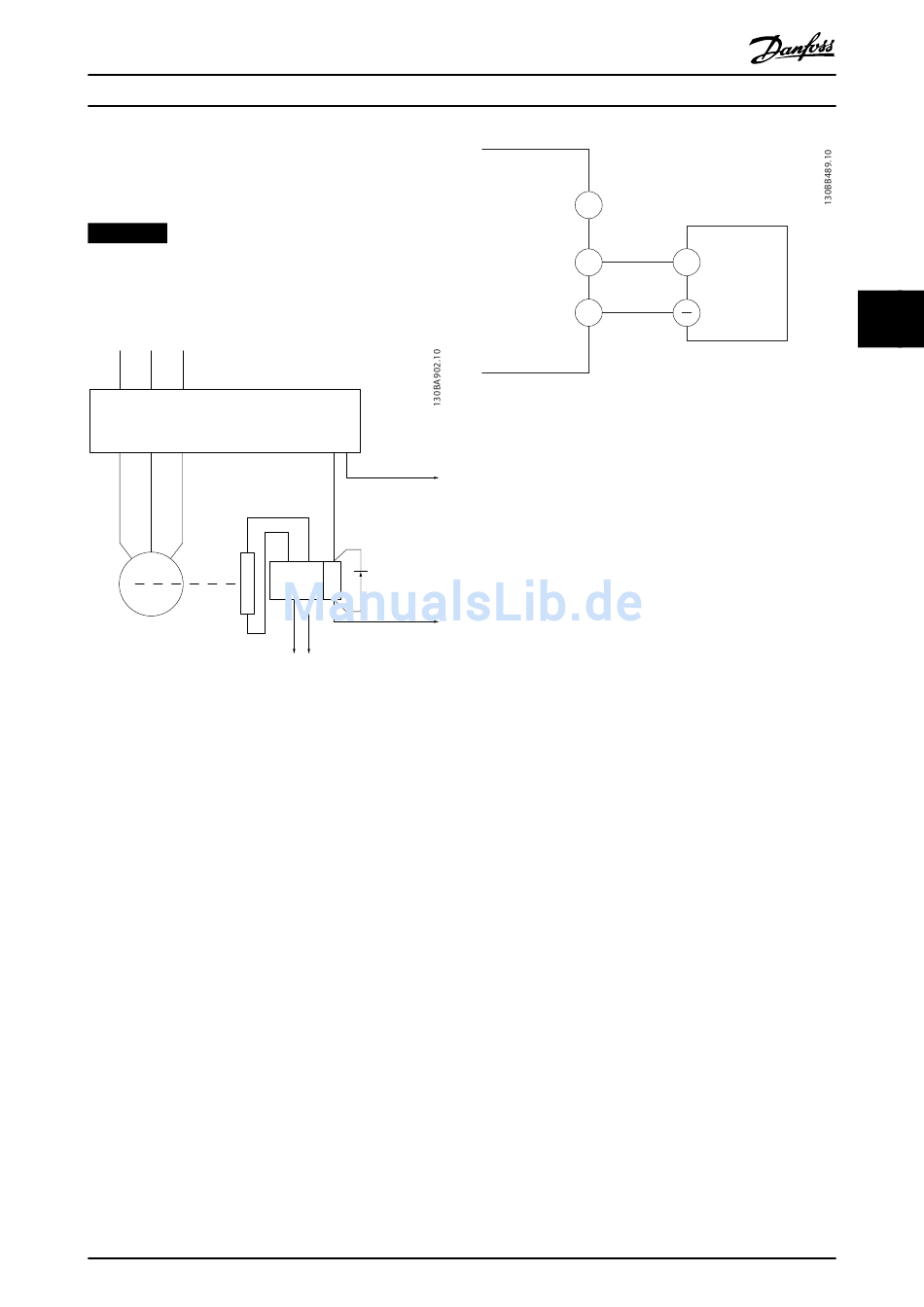

Abbildung 4.12 Anschluss der mechanische Bremse an den
Frequenzumrichter

4.8.6 RS485 Serielle Schnittstelle

Schließen Sie das serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
•
Verwenden Sie ein abgeschirmtes serielles
Schnittstellenkabel (empfohlen).
•
Zur vorschriftsgemäßen Erdung siehe
Kapitel 4.3 Erdung.
MG33AR03
Bedienungsanleitung
Output
relay
02 01
Command circuit
220 V AC
Output
A1
Freewheeling
contactor
diode
input
A2
power circuit
380 V AC
Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
61
68
69
Abbildung 4.13 Schaltbild für serielle Kommunikation
Programmieren Sie zur grundlegenden Konfiguration der
seriellen Kommunikation die folgenden Parameter:
1. Den Protokolltyp in Parameter 8-30 FC-Protokoll.
2. Die Adresse des Frequenzumrichters in
Parameter 8-31 Adresse.
3. Die Baudrate in Parameter 8-32 Baudrate.
•
2 Kommunikationsprotokolle sind in den Frequen-
zumrichter integriert:
- Danfoss FC-Protokoll.
-
Modbus RTU
•
Funktionen können Sie extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Optionen/Schnittstellen
programmieren.
•
Durch Auswahl eines bestimmten Kommunikati-
onsprotokolls werden verschiedene
Standardparametereinstellungen entsprechend
der Spezifikationen dieses Protokolls geändert
und weitere protokollspezifische Parameter zur
Verfügung gestellt.
•
Zur Bereitstellung zusätzlicher Kommunikations-
protokolle sind Optionskarten zum Einbau in den
Frequenzumrichter erhältlich. Die Installations-
und Betriebsanweisungen entnehmen Sie der
Dokumentation der jeweiligen Optionskarte.
+
RS485
23
4 4
