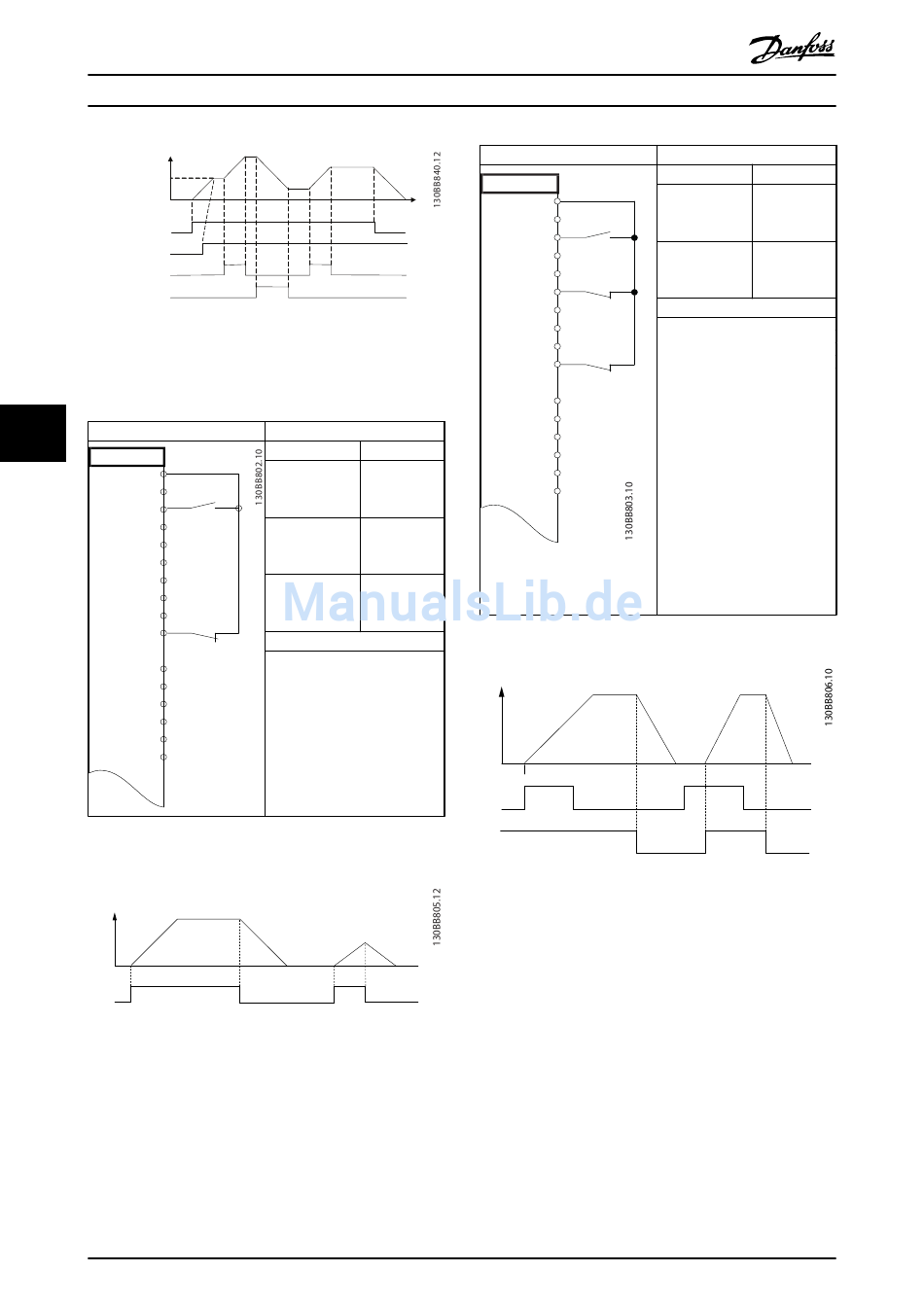

Danfoss VLT AutomationDrive FC301 Bedienungsanleitung Seite 40

Anwendungsbeispiele
Speed
Reference
Start (18)
Freeze ref (27)
Speed up (29)
Speed down (32)
Abbildung 6.1 Drehzahl auf/Drehzahl ab
6.1.3 Start/Stopp
6 6
FC
+24 V 12
+24 V 13
18
D IN
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.7 Option Start-/Stopp-Befehl mit der Option Safe
Torque Off
Speed
Start/Stop (18)
Abbildung 6.2 Start-/Stopp-Befehl mit Safe Torque Off
38
®
VLT AutomationDrive FC 301/302
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start
Klemme 18
Digitaleingang
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
Parameter 5-19 [1] S.Stopp/
Klemme 37 Alarm
Sicherer Stopp
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme
27 Digitaleingang auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
DIN 37 ist eine Option.
Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.8 Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 6.3 Puls-Start/Stopp invers
Parameter
Funktion Einstellung
Parameter 5-10 [9] Puls-Start
Klemme 18
Digitaleingang
Parameter 5-12 [6] Stopp
Klemme 27 (invers)
Digitaleingang
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme
27 Digitaleingang auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
DIN 37 ist eine Option.
MG33AR03
