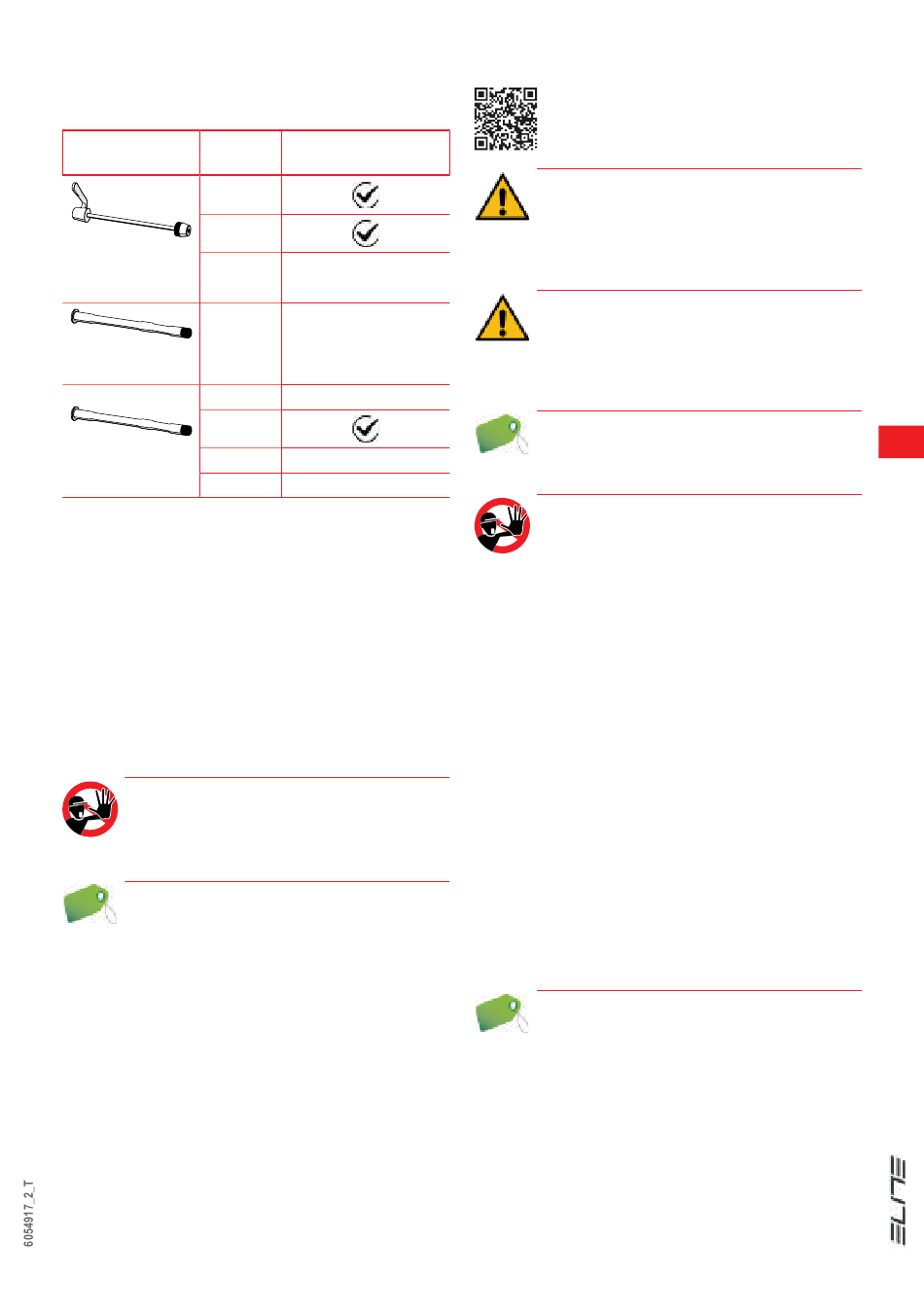

Compatibilidad carro trasero (f. 2)
El rodillo es compatible con bicicletas que tienen un carro tra-
sero con las siguientes medidas:1
Tipo de fijación Medida
carro (f.2)
130 mm
135 mm
Desenganche
rápido
141 mm
Ø 5 mm
135 mm
Perno pasante
Ø 10 mm
135 mm
142 mm
Perno pasante
148 mm
Ø 12 mm
157 mm
Sustitución cuerpo rueda libre (f. 9)
Si para su bicicleta es necesario utilizar un cuerpo de rueda
libre de tipo diferente al suministrado con el rodillo, sustitúya-
lo con un modelo compatible entre los suministrados por el
Fabricante:
• Desatornille la tuerca de fijación R utilizando una llave de
17 mm.
• Extraiga el cuerpo rueda libre Q del eje del rodillo.
• Introduzca completamente el nuevo cuerpo compatible en
el eje.
• Apriete la tuerca de fijación R utilizando la llave 17 mm con
un par de apriete de 5Nm (44pulg-libras).
¡No intente adaptar o utilizar cajas no compati-
bles con el cuerpo de rueda libre instalado!
Instalación de la caja de piñones (f. 4)
La caja de piñones no se suministra con el pro-
ducto. El cliente debe adquirir una caja de piño-
nes compatible con su transmisión, idéntica
por tipo y número de marchas con la instalada
en la rueda trasera de la bicicleta.
• Ensamble la caja de piñones M en el cuerpo de rueda libre
Q alineando los perfiles acanalados.
• Generalmente son necesarios 2 distanciadores B para las
cajas de 9 velocidades, 1 distanciador para las cajas de 10
velocidades y ningún distanciador para la caja de 11/12 veloci-
dades. Según la marca de la caja utilizada podría haber unas
diferencias respecto a lo indicado anteriormente, en caso de
dudas compruebe con el distribuidor de la caja de piñones el
número de distanciadores necesarios.
• Utilizando una llave dinamométrica junto con el extractor
O apriete la abrazadera de fijación N suministrada con el pa-
quete de piñones en el cuerpo rueda libre con par de apriete
adecuado.
Compatibilidad
1014330
opcional - cód.
1014306
opcional - cód.
1014306
opcional - cód.
1014303
opcional - cód.
opcional - cód.1014346
Enfoca el código QR para visualizar el vídeo:
Siga rigurosamente las instrucciones de monta-
je del fabricante de la caja de piñones en lo que
respecta a las especificaciones técnicas de en-
samblaje, los espaciadores adicionales y los
pares de apriete.
Una vez fijado el cassette en el entrenador y ne-
cesita desmontar el cuerpo: utilice el KIT LLAVE
+ TUERCA DERECHA GIRATORIA específica
para el desmontaje, que puedes adquirir en el
sitio web www.shopelite-it.com.
En caso de dudas o si no puede ensamblar la
caja de piñones, póngase en contacto con el
fabricante o el distribuidor.
La garantía no responde por daños causados a
la bicicleta y/o al rodillo de entrenamiento en
caso de montaje incorrecto.
Fijación bici/rodillo con desenganche rápido (f. 5)
• Si es necesario afloje el freno posterior de la bicicleta.
• Coloque la cadena en el piñón y la corona más pequeños.
• Retire la rueda posterior.
Para bicicletas con carro 130-135 mm (5,1-5,3 pulgadas)
instale el adaptador derecho D y el adaptador izquierdo E
en el rodillo.
Introduzca el desenganche rápido H y el adaptador del carro
C en el orificio del eje del paquete de piñones del rodillo.
• Coloque la bicicleta introduciendo la cadena en el piñón
más pequeño.
• Introduzca completamente las horquillas del carro trasero
en el extremo del eje del paquete de piñones del rodillo (f. 6),
prestando atención en colocar correctamente el adaptador del
carro C según la longitud del carro de la propia bicicleta
- Adaptador de los tirantes traseros C externo para bicicletas
con tirantes traseros 130 mm.
- Adaptador de los tirantes traseros C interno para bicicletas
con tirantes traseros 135 mm.
La cara en relieve del adaptador del carro C
debe estar dirigida contra las horquillas del car-
ro.
• Fije de modo estable la bicicleta al rodillo cerrando con un
par de apriete adecuado el desenganche rápido H para ase-
gurar un correcto apriete. La presión obtenida debe permitir
mantener bloqueadas las horquillas del carro en la estructura
del rodillo.
• Asegúrese de haber fijado correctamente la bicicleta al ro-
dillo. Si la bicicleta no se encuentra fijada de modo firme al
rodillo, regule el desenganche rápido H para ejercer una fuerza
mayor.
