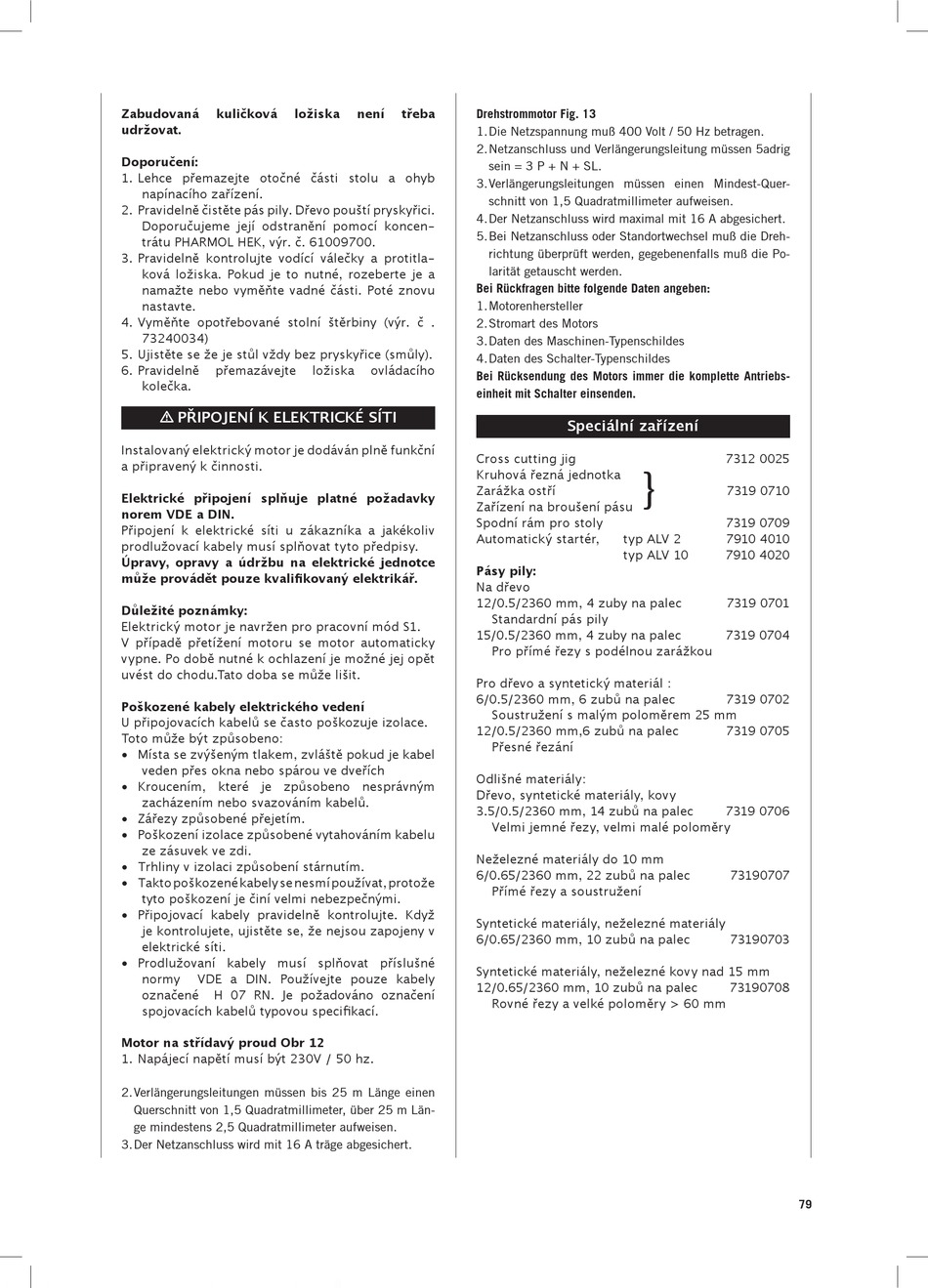

Scheppach Basato 3h Originalbetriebsanleitung Seite 79

Zabudovaná kuličková ložiska
udržovat.
Doporučení:
1. Lehce přemazejte otočné části stolu a ohyb
napínacího zařízení.
2. Pravidelně čistěte pás pily. Dřevo pouští pryskyřici.
Doporučujeme její odstranění pomocí koncen-
trátu PHARMOL HEK, výr. č. 61009700.
3. Pravidelně kontrolujte vodící válečky a protitla-
ková ložiska. Pokud je to nutné, rozeberte je a
namažte nebo vyměňte vadné části. Poté znovu
nastavte.
4. Vyměňte opotřebované stolní štěrbiny (výr. č .
73240034)
5. Ujistěte se že je stůl vždy bez pryskyřice (smůly).
6. Pravidelně přemazávejte
kolečka.
 PŘIPOJENÍ K ELEKTRICKÉ SÍTI
Instalovaný elektrický motor je dodáván plně funkční
a připravený k činnosti.
Elektrické připojení splňuje platné požadavky
norem VDE a DIN.
Připojení k elektrické síti u zákazníka a jakékoliv
prodlužovací kabely musí splňovat tyto předpisy.
Úpravy, opravy a údržbu na elektrické jednotce
může provádět pouze kvalifikovaný elektrikář.
Důležité poznámky:
Elektrický motor je navržen pro pracovní mód S1.
V případě přetížení motoru se motor automaticky
vypne. Po době nutné k ochlazení je možné jej opět
uvést do chodu.Tato doba se může lišit.
Poškozené kabely elektrického vedení
U připojovacích kabelů se často poškozuje izolace.
Toto může být způsobeno:
• Místa se zvýšeným tlakem, zvláště pokud je kabel
veden přes okna nebo spárou ve dveřích
• Kroucením, které je způsobeno nesprávným
zacházením nebo svazováním kabelů.
• Zářezy způsobené přejetím.
• Poškození izolace způsobené vytahováním kabelu
ze zásuvek ve zdi.
• Trhliny v izolaci způsobení stárnutím.
• Takto poškozené kabely se nesmí používat, protože
tyto poškození je činí velmi nebezpečnými.
• Připojovací kabely pravidelně kontrolujte. Když
je kontrolujete, ujistěte se, že nejsou zapojeny v
elektrické síti.
• Prodlužovaní kabely musí splňovat příslušné
normy VDE a DIN. Používejte pouze kabely
označené H 07 RN. Je požadováno označení
spojovacích kabelů typovou specifikací.
Motor na střídavý proud Obr 12
1. Napájecí napětí musí být 230V / 50 hz.
2. Verlängerungsleitungen müssen bis 25 m Länge einen
Querschnitt von 1,5 Quadratmillimeter, über 25 m Län­
ge mindestens 2,5 Quadratmillimeter aufweisen.
3. Der Netzanschluss wird mit 16 A träge abgesichert.
není třeba
Drehstrommotor Fig. 13
1. Die Netzspannung muß 400 Volt / 50 Hz betragen.
2. Netzanschluss und Verlängerungs leitung müssen 5adrig
3.Verlängerungsleitungen müssen einen Mindest-Quer­
4. Der Netzanschluss wird maximal mit 16 A abge si chert.
5. Bei Netzanschluss oder Standortwechsel muß die Dreh ­
Bei Rückfragen bitte folgende Daten angeben:
1. Motorenhersteller
2. Stromart des Motors
3. Daten des Maschinen­Typenschildes
4. Daten des Schalter­Typenschildes
ložiska ovládacího
Bei Rücksendung des Motors immer die komplette Antriebs-
einheit mit Schalter einsenden.
Cross cutting jig
Kruhová řezná jednotka
Zarážka ostří
Zařízení na broušení pásu
Spodní rám pro stoly
Automatický startér,
Pásy pily:
Na dřevo
12/0.5/2360 mm, 4 zuby na palec
15/0.5/2360 mm, 4 zuby na palec
Pro dřevo a syntetický materiál :
6/0.5/2360 mm, 6 zubů na palec
12/0.5/2360 mm,6 zubů na palec
Odlišné materiály:
Dřevo, syntetické materiály, kovy
3.5/0.5/2360 mm, 14 zubů na palec
Neželezné materiály do 10 mm
6/0.65/2360 mm, 22 zubů na palec
Syntetické materiály, neželezné materiály
6/0.65/2360 mm, 10 zubů na palec
Syntetické materiály, neželezné kovy nad 15 mm
12/0.65/2360 mm, 10 zubů na palec
sein = 3 P + N + SL.
schnitt von 1,5 Quadratmillimeter aufweisen.
richtung überprüft werden, gegebenenfalls muß die Po­
larität getauscht werden.
Speciální zařízení
}
typ ALV 2
typ ALV 10
Standardní pás pily
Pro přímé řezy s podélnou zarážkou
Soustružení s malým poloměrem 25 mm
Přesné řezání
Velmi jemné řezy, velmi malé poloměry
Přímé řezy a soustružení
Rovné řezy a velké poloměry > 60 mm
7312 0025
7319 0710
7319 0709
7910 4010
7910 4020
7319 0701
7319 0704
7319 0702
7319 0705
7319 0706
73190707
73190703
73190708
79
