Operacje Wstępne - Scheppach Basato 3h Originalbetriebsanleitung

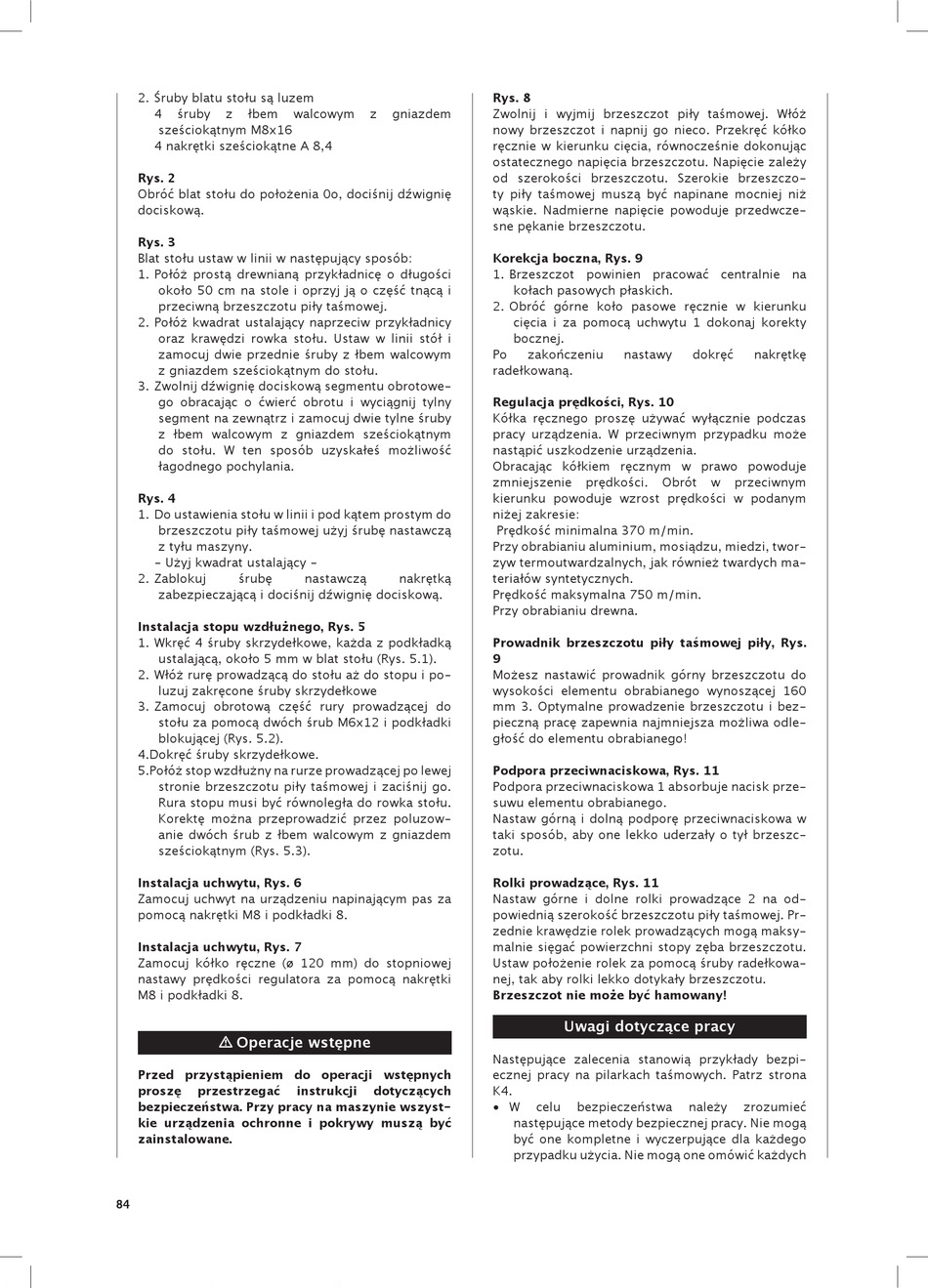

2. Śruby blatu stołu są luzem
4 śruby z łbem
sześciokątnym M8x16
4 nakrętki sześciokątne A 8,4
Rys. 2
Obróć blat stołu do położenia 0o, dociśnij dźwignię
dociskową.
Rys. 3
Blat stołu ustaw w linii w następujący sposób:
1. Połóż prostą drewnianą przykładnicę o długości
około 50 cm na stole i oprzyj ją o część tnącą i
przeciwną brzeszczotu piły taśmowej.
2. Połóż kwadrat ustalający naprzeciw przykładnicy
oraz krawędzi rowka stołu. Ustaw w linii stół i
zamocuj dwie przednie śruby z łbem walcowym
z gniazdem sześciokątnym do stołu.
3. Zwolnij dźwignię dociskową segmentu obrotowe-
go obracając o ćwierć obrotu i wyciągnij tylny
segment na zewnątrz i zamocuj dwie tylne śruby
z łbem walcowym z gniazdem sześciokątnym
do stołu. W ten sposób uzyskałeś możliwość
łagodnego pochylania.
Rys. 4
1. Do ustawienia stołu w linii i pod kątem prostym do
brzeszczotu piły taśmowej użyj śrubę nastawczą
z tyłu maszyny.
- Użyj kwadrat ustalający -
2. Zablokuj śrubę
zabezpieczającą i dociśnij dźwignię dociskową.
Instalacja stopu wzdłużnego, Rys. 5
1. Wkręć 4 śruby skrzydełkowe, każda z podkładką
ustalającą, około 5 mm w blat stołu (Rys. 5.1).
2. Włóż rurę prowadzącą do stołu aż do stopu i po-
luzuj zakręcone śruby skrzydełkowe
3. Zamocuj obrotową część rury prowadzącej do
stołu za pomocą dwóch śrub M6x12 i podkładki
blokującej (Rys. 5.2).
4.Dokręć śruby skrzydełkowe.
5.Połóż stop wzdłużny na rurze prowadzącej po lewej
stronie brzeszczotu piły taśmowej i zaciśnij go.
Rura stopu musi być równoległa do rowka stołu.
Korektę można przeprowadzić przez poluzow-
anie dwóch śrub z łbem walcowym z gniazdem
sześciokątnym (Rys. 5.3).
Instalacja uchwytu, Rys. 6
Zamocuj uchwyt na urządzeniu napinającym pas za
pomocą nakrętki M8 i podkładki 8.
Instalacja uchwytu, Rys. 7
Zamocuj kółko ręczne (ø 120 mm) do stopniowej
nastawy prędkości regulatora za pomocą nakrętki
M8 i podkładki 8.
 Operacje wstępne
Przed przystąpieniem do operacji wstępnych
proszę przestrzegać
bezpieczeństwa. Przy pracy na maszynie wszyst-
kie urządzenia ochronne i pokrywy muszą być
zainstalowane.
84
walcowym z gniazdem
nastawczą nakrętką
instrukcji dotyczących
Rys. 8
Zwolnij i wyjmij brzeszczot piły taśmowej. Włóż
nowy brzeszczot i napnij go nieco. Przekręć kółko
ręcznie w kierunku cięcia, równocześnie dokonując
ostatecznego napięcia brzeszczotu. Napięcie zależy
od szerokości brzeszczotu. Szerokie brzeszczo-
ty piły taśmowej muszą być napinane mocniej niż
wąskie. Nadmierne napięcie powoduje przedwcze-
sne pękanie brzeszczotu.
Korekcja boczna, Rys. 9
1. Brzeszczot powinien pracować centralnie na
kołach pasowych płaskich.
2. Obróć górne koło pasowe ręcznie w kierunku
cięcia i za pomocą uchwytu 1 dokonaj korekty
bocznej.
Po zakończeniu nastawy
radełkowaną.
Regulacja prędkości, Rys. 10
Kółka ręcznego proszę używać wyłącznie podczas
pracy urządzenia. W przeciwnym przypadku może
nastąpić uszkodzenie urządzenia.
Obracając kółkiem ręcznym w prawo powoduje
zmniejszenie prędkości. Obrót
kierunku powoduje wzrost prędkości w podanym
niżej zakresie:
Prędkość minimalna 370 m/min.
Przy obrabianiu aluminium, mosiądzu, miedzi, twor-
zyw termoutwardzalnych, jak również twardych ma-
teriałów syntetycznych.
Prędkość maksymalna 750 m/min.
Przy obrabianiu drewna.
Prowadnik brzeszczotu piły taśmowej piły, Rys.
9
Możesz nastawić prowadnik górny brzeszczotu do
wysokości elementu obrabianego wynoszącej 160
mm 3. Optymalne prowadzenie brzeszczotu i bez-
pieczną pracę zapewnia najmniejsza możliwa odle-
głość do elementu obrabianego!
Podpora przeciwnaciskowa, Rys. 11
Podpora przeciwnaciskowa 1 absorbuje nacisk prze-
suwu elementu obrabianego.
Nastaw górną i dolną podporę przeciwnaciskowa w
taki sposób, aby one lekko uderzały o tył brzeszc-
zotu.
Rolki prowadzące, Rys. 11
Nastaw górne i dolne rolki prowadzące 2 na od-
powiednią szerokość brzeszczotu piły taśmowej. Pr-
zednie krawędzie rolek prowadzących mogą maksy-
malnie sięgać powierzchni stopy zęba brzeszczotu.
Ustaw położenie rolek za pomocą śruby radełkowa-
nej, tak aby rolki lekko dotykały brzeszczotu.
Brzeszczot nie może być hamowany!
Uwagi dotyczące pracy
Następujące zalecenia stanowią przykłady bezpi-
ecznej pracy na pilarkach taśmowych. Patrz strona
K4.
• W celu bezpieczeństwa
następujące metody bezpiecznej pracy. Nie mogą
być one kompletne i wyczerpujące dla każdego
przypadku użycia. Nie mogą one omówić każdych
dokręć nakrętkę
w przeciwnym
należy zrozumieć
