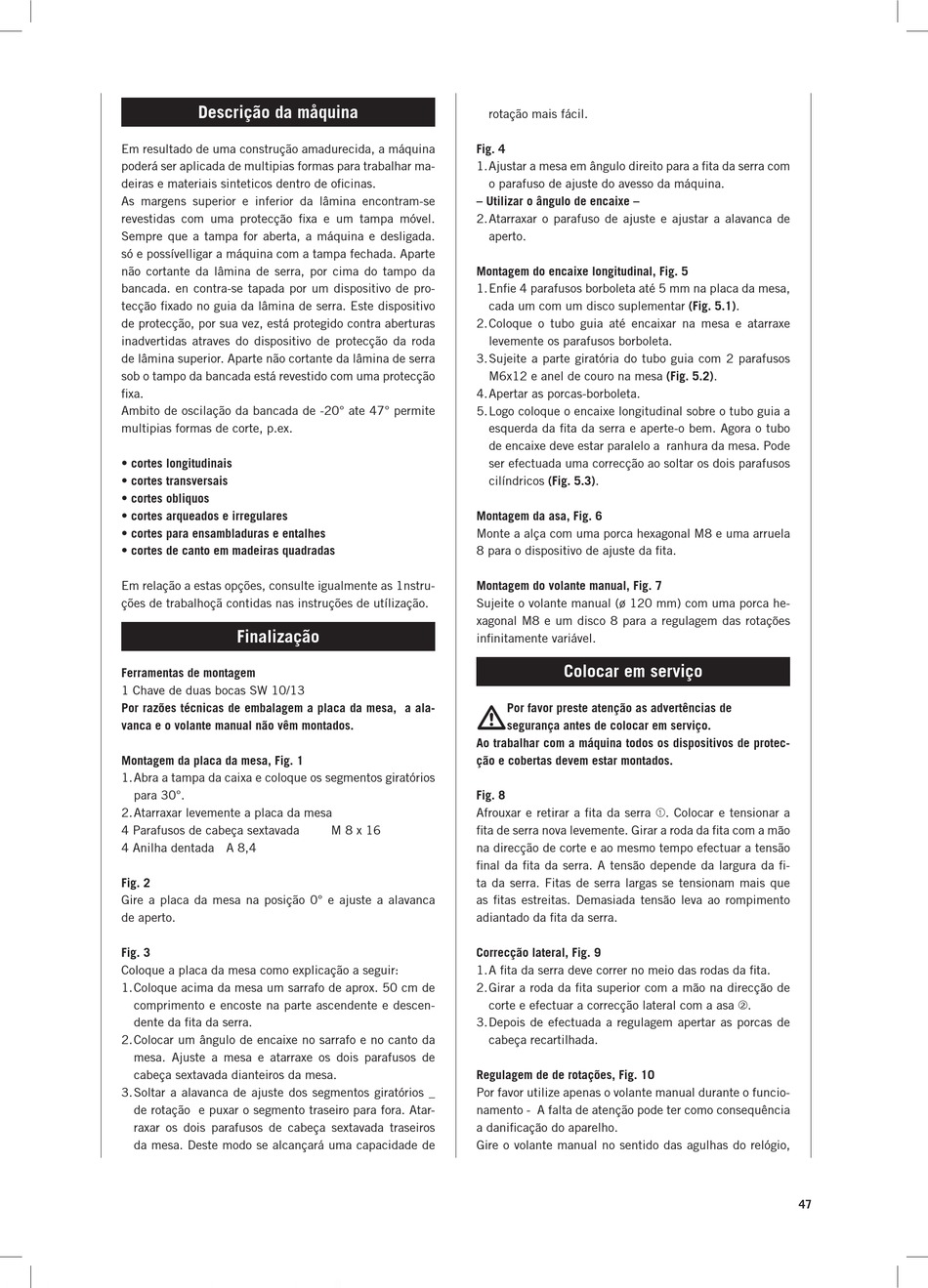

Scheppach Basato 3h Originalbetriebsanleitung Seite 47

Descrição da måquina
Em resultado de uma construção amadurecida, a máquina
poderá ser aplicada de multipias formas para trabalhar ma­
deiras e materiais sinteticos dentro de oficinas.
As margens superior e inferior da lâmina encontram­se
revestidas com uma protecção fixa e um tampa móvel.
Sempre que a tampa for aberta, a máquina e desligada.
só e possívelligar a máquina com a tampa fechada. Aparte
não cortante da lâmina de serra, por cima do tampo da
bancada. en contra­se tapada por um dispositivo de pro­
tecção fixado no guia da lâmina de serra. Este dispositivo
de protecção, por sua vez, está protegido contra aberturas
inadvertidas atraves do dispositivo de protecção da roda
de lâmina superior. Aparte não cortante da lâmina de serra
sob o tampo da bancada está revestido com uma protecção
fixa.
Ambito de oscilação da bancada de ­20° ate 47° permite
multipias formas de corte, p.ex.
• cortes longitudinais
• cortes transversais
• cortes obliquos
• cortes arqueados e irregulares
• cortes para ensambladuras e entalhes
• cortes de canto em madeiras quadradas
Em relação a estas opções, consulte igualmente as 1nstru­
ções de trabalhoçã contidas nas instruções de utílização.
Finalização
Ferramentas de montagem
1 Chave de duas bocas SW 10/13
Por razões técnicas de embalagem a placa da mesa, a ala-
vanca e o volante manual não vêm montados.
Montagem da placa da mesa, Fig. 1
1. Abra a tampa da caixa e coloque os segmentos giratórios
para 30°.
2. Atarraxar levemente a placa da mesa
4 Parafusos de cabeça sextavada
4 Anilha dentada A 8,4
Fig. 2
Gire a placa da mesa na posição 0° e ajuste a alavanca
de aperto.
Fig. 3
Coloque a placa da mesa como explicação a seguir:
1. Coloque acima da mesa um sarrafo de aprox. 50 cm de
comprimento e encoste na parte ascendente e descen­
dente da fita da serra.
2. Colocar um ângulo de encaixe no sarrafo e no canto da
mesa. Ajuste a mesa e atarraxe os dois parafusos de
cabeça sextavada dianteiros da mesa.
3. Soltar a alavanca de ajuste dos segmentos giratórios _
de rotação e puxar o segmento traseiro para fora. Atar­
raxar os dois parafusos de cabeça sextavada traseiros
da mesa. Deste modo se alcançará uma capacidade de
rotação mais fácil.
Fig. 4
1.Ajustar a mesa em ângulo direito para a fita da serra com
o parafuso de ajuste do avesso da máquina.
– Utilizar o ângulo de encaixe –
2. Atarraxar o parafuso de ajuste e ajustar a alavanca de
aperto.
Montagem do encaixe longitudinal, Fig. 5
1.Enfie 4 parafusos borboleta até 5 mm na placa da mesa,
cada um com um disco suplementar (Fig. 5.1).
2. Coloque o tubo guia até encaixar na mesa e atarraxe
levemente os parafusos borboleta.
3. Sujeite a parte giratória do tubo guia com 2 parafusos
M6x12 e anel de couro na mesa (Fig. 5.2).
4. Apertar as porcas­borboleta.
5. Logo coloque o encaixe longitudinal sobre o tubo guia a
esquerda da fita da serra e aperte-o bem. Agora o tubo
de encaixe deve estar paralelo a ranhura da mesa. Pode
ser efectuada uma correcção ao soltar os dois parafusos
cilíndricos (Fig. 5.3).
Montagem da asa, Fig. 6
Monte a alça com uma porca hexagonal M8 e uma arruela
8 para o dispositivo de ajuste da fita.
Montagem do volante manual, Fig. 7
Sujeite o volante manual (ø 120 mm) com uma porca he­
xagonal M8 e um disco 8 para a regulagem das rotações
infinitamente variável.

Ao trabalhar com a máquina todos os dispositivos de protec-
ção e cobertas devem estar montados.
Fig. 8
Afrouxar e retirar a fita da serra ➀. Colocar e tensionar a
M 8 x 16 fita de serra nova levemente. Girar a roda da fita com a mão
na direcção de corte e ao mesmo tempo efectuar a tensão
final da fita da serra. A tensão depende da largura da fi­
ta da serra. Fitas de serra largas se tensionam mais que
as fitas estreitas. Demasiada tensão leva ao rompimento
adiantado da fita da serra.
Correcção lateral, Fig. 9
1.A fita da serra deve correr no meio das rodas da fita.
2.Girar a roda da fita superior com a mão na direcção de
corte e efectuar a correcção lateral com a asa ➁.
3. Depois de efectuada a regulagem apertar as porcas de
cabeça recartilhada.
Regulagem de de rotações, Fig. 10
Por favor utilize apenas o volante manual durante o funcio­
namento ­ A falta de atenção pode ter como consequência
a danificação do aparelho.
Gire o volante manual no sentido das agulhas do relógio,
Colocar em serviço
Por favor preste atenção as advertências de
segurança antes de colocar em serviço.
