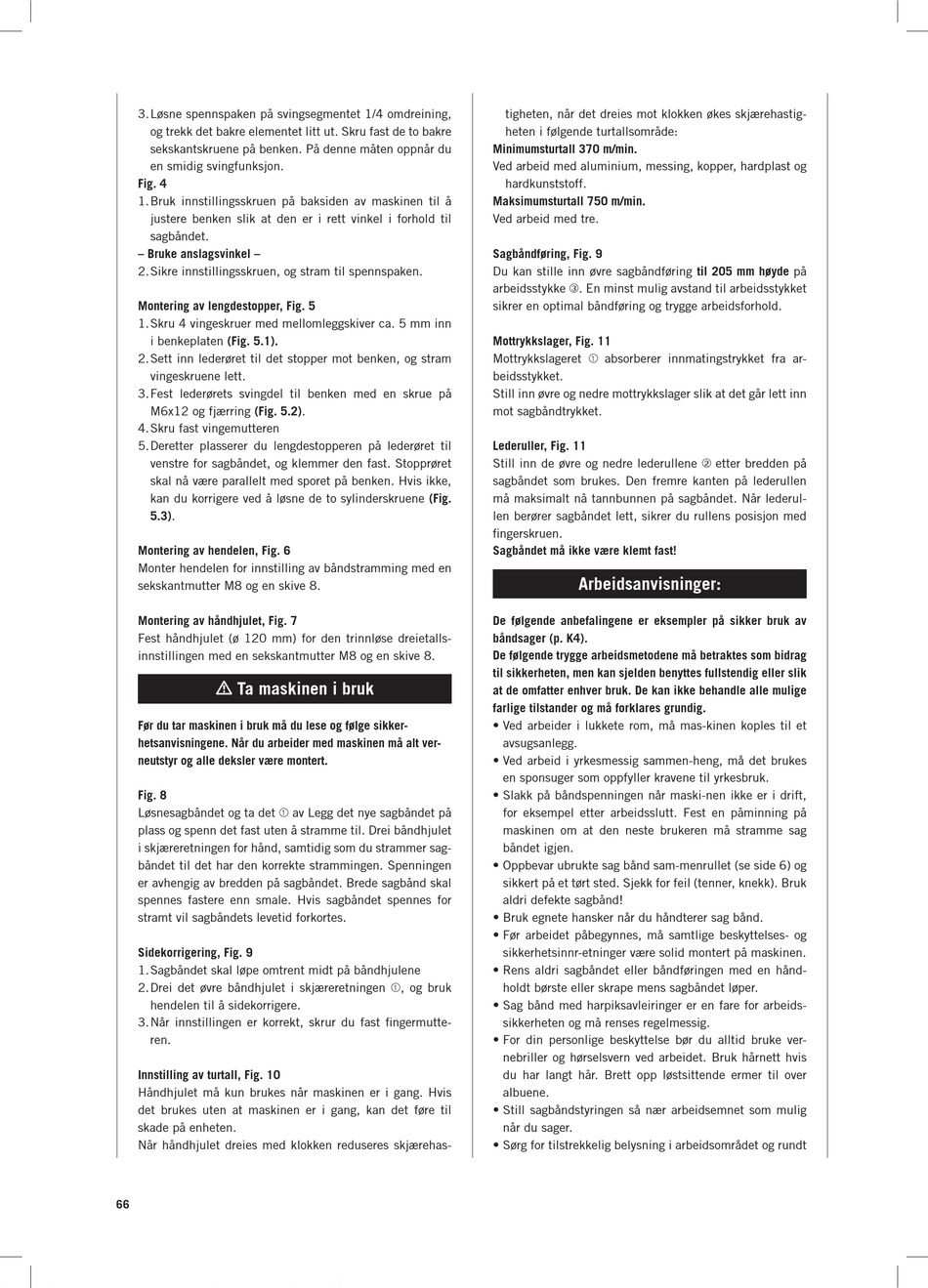

3. Løsne spennspaken på svingsegmentet 1/4 omdreining,
og trekk det bakre elementet litt ut. Skru fast de to bakre
sekskantskruene på benken. På denne måten oppnår du
en smidig svingfunksjon.
Fig. 4
1. Bruk innstillingsskruen på baksiden av maskinen til å
justere benken slik at den er i rett vinkel i forhold til
sagbåndet.
– Bruke anslagsvinkel –
2. Sikre innstillingsskruen, og stram til spennspaken.
Montering av lengdestopper, Fig. 5
1. Skru 4 vingeskruer med mellomleggskiver ca. 5 mm inn
i benkeplaten (Fig. 5.1).
2. Sett inn lederøret til det stopper mot benken, og stram
vingeskruene lett.
3. Fest lederørets svingdel til benken med en skrue på
M6x12 og fjærring (Fig. 5.2).
4. Skru fast vingemutteren
5. Deretter plasserer du lengdestopperen på lederøret til
venstre for sagbåndet, og klemmer den fast. Stopprøret
skal nå være parallelt med sporet på benken. Hvis ikke,
kan du korrigere ved å løsne de to sylinderskruene (Fig.
5.3).
Montering av hendelen, Fig. 6
Monter hendelen for innstilling av båndstramming med en
sekskantmutter M8 og en skive 8.
Montering av håndhjulet, Fig. 7
Fest håndhjulet (ø 120 mm) for den trinnløse dreie talls­
innstillingen med en sekskantmutter M8 og en skive 8.

 Ta maskinen i bruk

Før du tar maskinen i bruk må du lese og følge sik ker-
hetsanvisningene. Når du arbeider med maskinen må alt ver-
neutstyr og alle deksler være montert.
Fig. 8
Løsnesagbåndet og ta det ➀ av Legg det nye sagbåndet på
plass og spenn det fast uten å stramme til. Drei båndhjulet
i skjæreretningen for hånd, samtidig som du strammer sag­
båndet til det har den korrekte strammingen. Spenningen
er avhengig av bredden på sagbåndet. Brede sagbånd skal
spennes fastere enn smale. Hvis sagbåndet spennes for
stramt vil sagbåndets levetid forkortes.
Sidekorrigering, Fig. 9
1. Sagbåndet skal løpe omtrent midt på båndhjulene
2. Drei det øvre båndhjulet i skjæreretningen ➀, og bruk
hendelen til å sidekorrigere.
3.Når innstillingen er korrekt, skrur du fast fingermutte­
ren.
Innstilling av turtall, Fig. 10
Håndhjulet må kun brukes når maskinen er i gang. Hvis
det brukes uten at maskinen er i gang, kan det føre til
skade på enheten.
Når håndhjulet dreies med klokken reduseres skjærehas­
66
tigheten, når det dreies mot klokken økes skjærehastig­
heten i følgende turtallsområde:
Minimumsturtall 370 m/min.
Ved arbeid med aluminium, messing, kopper, hardplast og
hardkunststoff.
Maksimumsturtall 750 m/min.
Ved arbeid med tre.
Sagbåndføring, Fig. 9
Du kan stille inn øvre sagbåndføring til 205 mm høyde på
arbeidsstykke ➂. En minst mulig avstand til arbeids styk ket
sikrer en optimal båndføring og trygge arbeidsforhold.
Mottrykkslager, Fig. 11
Mottrykkslageret ➀ absorberer innmatingstrykket fra ar­
beidsstykket.
Still inn øvre og nedre mottrykkslager slik at det går lett inn
mot sagbåndtrykket.
Lederuller, Fig. 11
Still inn de øvre og nedre lederullene ➁ etter bredden på
sagbåndet som brukes. Den fremre kanten på lederullen
må maksimalt nå tannbunnen på sagbåndet. Når lederul­
len berører sagbåndet lett, sikrer du rullens posisjon med
fingerskruen.
Sagbåndet må ikke være klemt fast!
Arbeidsanvisninger:
De følgende anbefalingene er eksempler på sikker bruk av
båndsager (p. K4).
De følgende trygge arbeidsmetodene må betraktes som bidrag
til sikkerheten, men kan sjelden benyttes fullstendig eller slik
at de omfatter enhver bruk. De kan ikke behandle alle mulige
farlige tilstander og må forklares grundig.
• Ved arbeider i lukkete rom, må mas-kinen koples til et
avsugsanlegg.
• Ved arbeid i yrkesmessig sammen-heng, må det brukes
en sponsuger som oppfyller kravene til yrkesbruk.
• Slakk på båndspenningen når maski-nen ikke er i drift,
for eksempel etter arbeidsslutt. Fest en påminning på
maskinen om at den neste brukeren må stramme sag
båndet igjen.
• Oppbevar ubrukte sag bånd sam-menrullet (se side 6) og
sikkert på et tørt sted. Sjekk for feil (tenner, knekk). Bruk
aldri defekte sagbånd!
• Bruk egnete hansker når du håndterer sag bånd.
• Før arbeidet påbegynnes, må samtlige beskyttelses- og
sikkerhetsinnr­etninger være solid montert på maskinen.
• Rens aldri sagbåndet eller båndføringen med en hånd­
holdt børste eller skrape mens sagbåndet løper.
• Sag bånd med harpiksavleiringer er en fare for arbeids­
sikkerheten og må renses regelmessig.
• For din personlige beskyttelse bør du alltid bruke ver­
nebriller og hørselsvern ved arbeidet. Bruk hårnett hvis
du har langt hår. Brett opp løstsittende ermer til over
albuene.
• Still sagbåndstyringen så nær arbeidsemnet som mulig
når du sager.
• Sørg for tilstrekkelig belysning i arbeidsområdet og rundt
