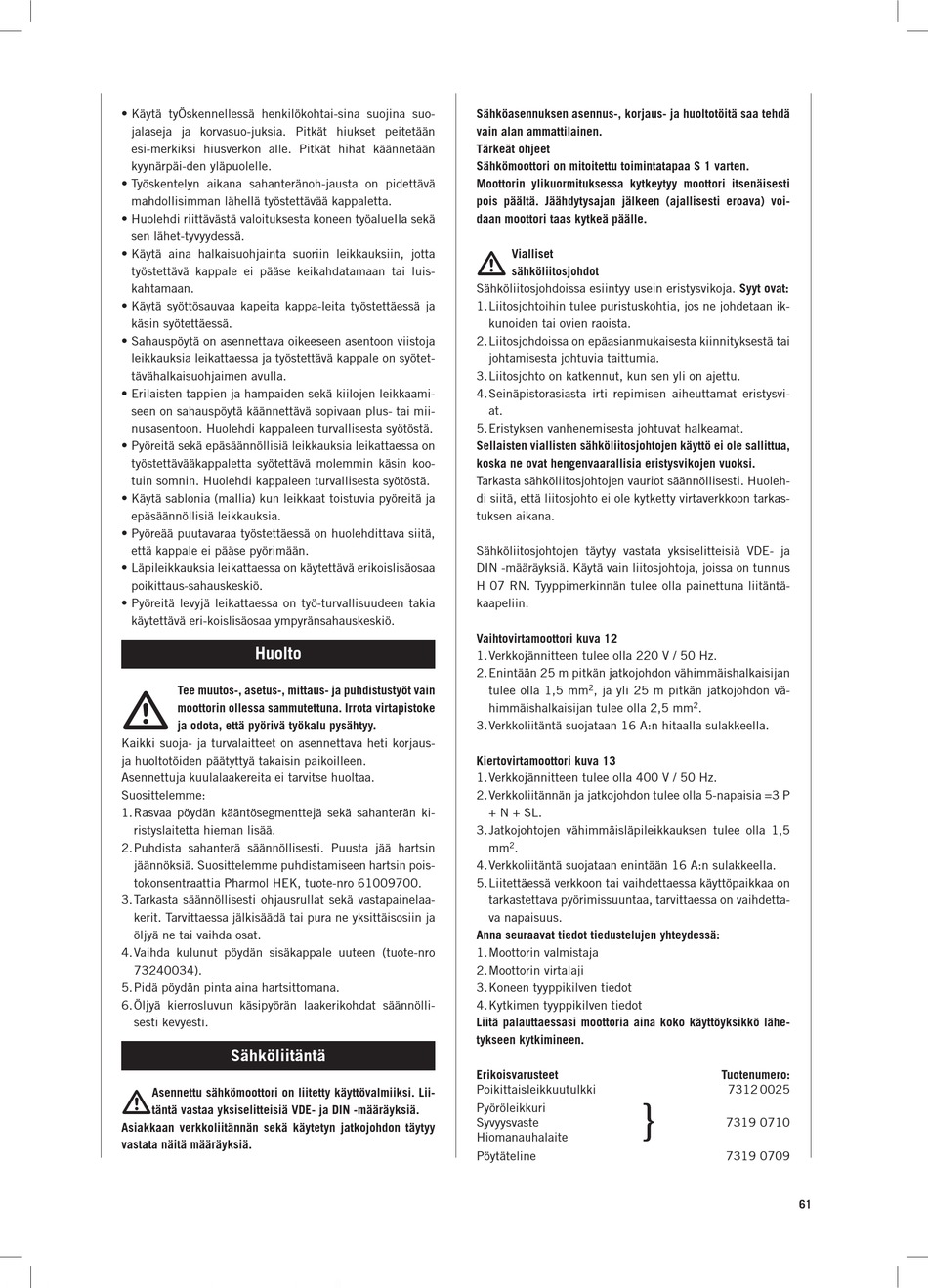

Scheppach Basato 3h Originalbetriebsanleitung Seite 61

• Käytä tyÖskennellessä henkilökohtai-sina suojina suo­
jalaseja ja korvasuo­juksia. Pitkät hiukset peitetään
esi­merkiksi hiusverkon alle. Pitkät hihat käännetään
kyynärpäi­den yläpuolelle.
• Työskentelyn aikana sahanteränoh-jausta on pidettävä
mahdollisimman lähellä työstettävää kappaletta.
• Huolehdi riittävästä valoituksesta koneen työalueIla sekä
sen lähet­tyvyydessä.
• Käytä aina halkaisuohjainta suoriin leikkauksiin, jotta
työstettävä kappale ei pääse keikahdatamaan tai luis­
kahtamaan.
• Käytä syöttösauvaa kapeita kappa-leita työstettäessä ja
käsin syötettäessä.
• Sahauspöytä on asennettava oikeeseen asentoon viistoja
leikkauksia leikattaessa ja työstettävä kappale on syötet­
tävähalkaisuohjaimen avulla.
• Erilaisten tappien ja hampaiden sekä kiilojen leikkaami­
seen on sahauspöytä käännettävä sopivaan plus­ tai mii­
nusasentoon. Huolehdi kappaleen turvallisesta syötöstä.
• Pyöreitä sekä epäsäännöllisiä leikkauksia leikattaessa on
työstettävääkappaletta syötettävä molemmin käsin koo­
tuin somnin. Huolehdi kappaleen turvallisesta syötöstä.
• Käytä sablonia (mallia) kun leikkaat toistuvia pyöreitä ja
epäsäännöllisiä leikkauksia.
• Pyöreää puutavaraa työstettäessä on huolehdittava siitä,
että kappale ei pääse pyörimään.
• Läpileikkauksia leikattaessa on käytettävä erikoislisäosaa
poikittaus­sahauskeskiö.
• Pyöreitä levyjä leikattaessa on työ-turvallisuudeen takia
käytettävä eri­koislisäosaa ympyränsahauskeskiö.
Huolto
 Tee muutos-, asetus-, mittaus- ja puhdistustyöt vain
moottorin ollessa sammutettuna. Irrota virtapistoke
ja odota, että pyörivä työkalu pysähtyy.
Kaikki suoja­ ja turvalaitteet on asennettava heti korjaus­
ja huoltotöiden päätyttyä takaisin paikoilleen.
Asennettuja kuulalaakereita ei tarvitse huoltaa.
Suosittelemme:
1. Rasvaa pöydän kääntösegmenttejä sekä sahanterän ki­
ristyslaitetta hieman lisää.
2. Puhdista sahanterä säännöllisesti. Puusta jää hartsin
jäännöksiä. Suosittelemme puhdistamiseen hartsin pois­
tokonsentraattia Pharmol HEK, tuote­nro 61009700.
3. Tarkasta säännöllisesti ohjausrullat sekä vastapainelaa­
kerit. Tarvittaessa jälkisäädä tai pura ne yksittäisosiin ja
öljyä ne tai vaihda osat.
4. Vaihda kulunut pöydän sisäkappale uuteen (tuote­nro
73240034).
5. Pidä pöydän pinta aina hartsittomana.
6. Öljyä kierrosluvun käsipyörän laakerikohdat säännölli­
sesti kevyesti.
Sähköliitäntä
 Asennettu sähkömoottori on liitetty käyttövalmiiksi. Lii-
täntä vastaa yksiselitteisiä VDE- ja DIN -määräyksiä.
Asiakkaan verkkoliitännän sekä käytetyn jatkojohdon täytyy
vastata näitä määräyksiä.
Sähköasennuksen asennus-, korjaus- ja huoltotöitä saa tehdä
vain alan ammattilainen.
Tärkeät ohjeet
Sähkömoottori on mitoitettu toimintatapaa S 1 varten.
Moottorin ylikuormituksessa kytkeytyy moottori itsenäisesti
pois päältä. Jäähdytysajan jälkeen (ajallisesti eroava) voi-
daan moottori taas kytkeä päälle.
 Vialliset
sähköliitosjohdot
Sähköliitosjohdoissa esiintyy usein eristysvikoja. Syyt ovat:
1. Liitosjohtoihin tulee puristuskohtia, jos ne johdetaan ik­
kunoiden tai ovien raoista.
2. Liitosjohdoissa on epäasianmukaisesta kiinnityksestä tai
johtamisesta johtuvia taittumia.
3. Liitosjohto on katkennut, kun sen yli on ajettu.
4. Seinäpistorasiasta irti repimisen aiheuttamat eristysvi­
at.
5. Eristyksen vanhenemisesta johtuvat halkeamat.
Sellaisten viallisten sähköliitosjohtojen käyttö ei ole sallittua,
koska ne ovat hengenvaarallisia eristysvikojen vuoksi.
Tarkasta sähköliitosjohtojen vauriot säännöllisesti. Huoleh­
di siitä, että liitosjohto ei ole kytketty virtaverkkoon tarkas­
tuksen aikana.
Sähköliitosjohtojen täytyy vastata yksiselitteisiä VDE­ ja
DIN ­määräyksiä. Käytä vain liitosjohtoja, joissa on tunnus
H 07 RN. Tyyppimerkinnän tulee olla painettuna liitäntä­
kaapeliin.
Vaihtovirtamoottori kuva 12
1. Verkkojännitteen tulee olla 220 V / 50 Hz.
2. Enintään 25 m pitkän jatkojohdon vähimmäishalkaisijan
tulee olla 1,5 mm 2 , ja yli 25 m pitkän jatkojohdon vä­
himmäishalkaisijan tulee olla 2,5 mm
3. Verkkoliitäntä suojataan 16 A:n hitaalla sulakkeella.
Kiertovirtamoottori kuva 13
1. Verkkojännitteen tulee olla 400 V / 50 Hz.
2. Verkkoliitännän ja jatkojohdon tulee olla 5­napaisia =3 P
+ N + SL.
3.Jatkojohtojen vähimmäisläpileikkauksen tulee olla 1,5
mm 2 .
4. Verkkoliitäntä suojataan enintään 16 A:n sulakkeella.
5. Liitettäessä verkkoon tai vaihdettaessa käyttöpaikkaa on
tarkastettava pyörimissuuntaa, tarvittaessa on vaihdetta­
va napaisuus.
Anna seuraavat tiedot tiedustelujen yhteydessä:
1. Moottorin valmistaja
2. Moottorin virtalaji
3. Koneen tyyppikilven tiedot
4. Kytkimen tyyppikilven tiedot
Liitä palauttaessasi moottoria aina koko käyttöyksikkö lähe-
tykseen kytkimineen.
Erikoisvarusteet
Poikittaisleikkuutulkki
}
Pyöröleikkuri
Syvyysvaste
Hiomanauhalaite
Pöytäteline
2 .
Tuotenumero:
7312 0025
7319 0710
7319 0709
61
