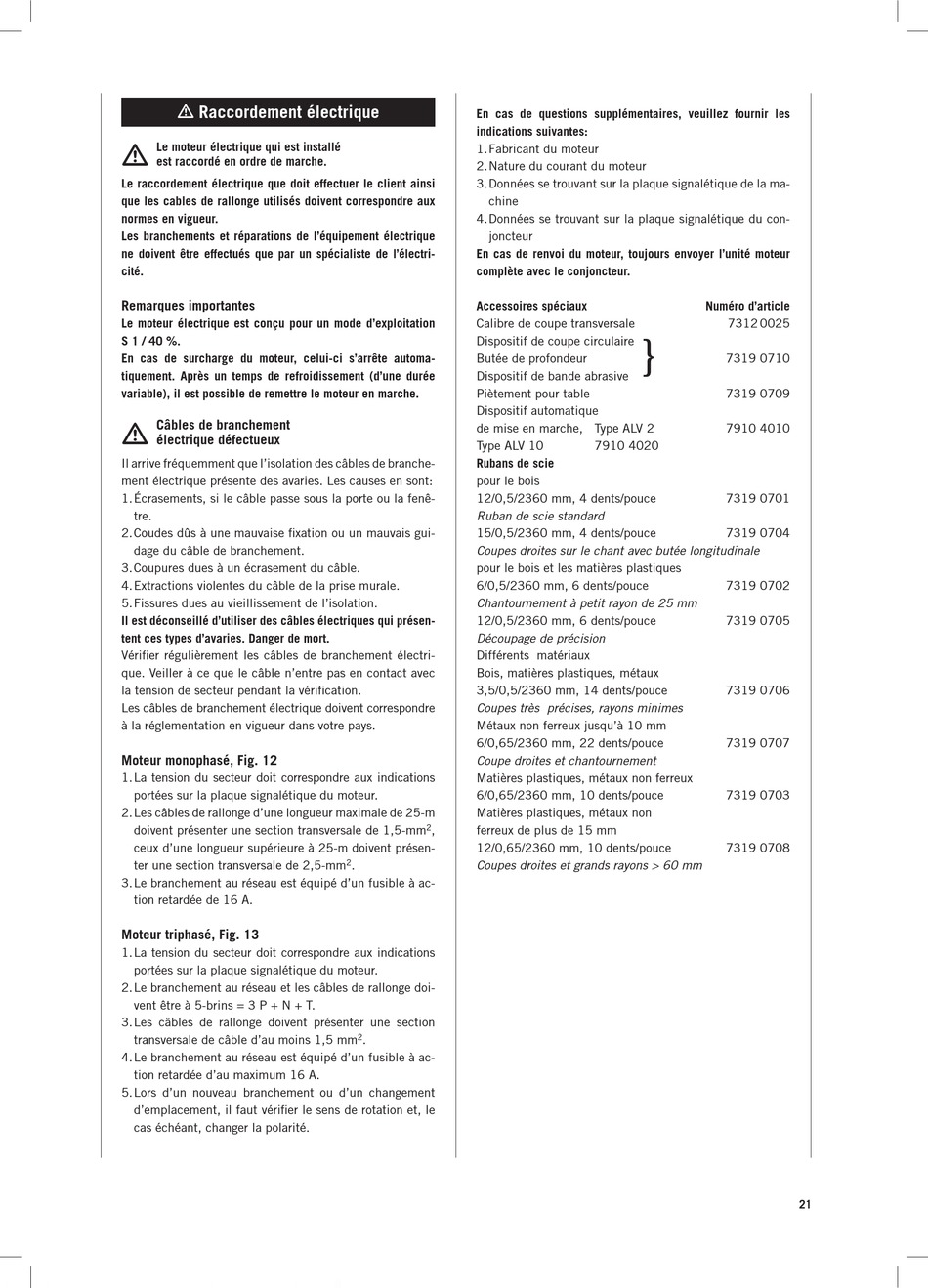

 Raccordement électrique
 Le moteur électrique qui est installé
est raccordé en ordre de marche.
Le raccordement électrique que doit effectuer le client ainsi
que les cables de rallonge utilisés doivent correspondre aux
normes en vigueur.
Les branchements et réparations de l'équipement électrique
ne doivent être effectués que par un spécialiste de l'électri-
cité.
Remarques importantes
Le moteur électrique est conçu pour un mode d'exploitation
S 1 / 40 %.
En cas de surcharge du moteur, celui-ci s'arrête automa-
tiquement. Après un temps de refroidissement (d'une durée
variable), il est possible de remettre le moteur en marche.
Câbles de branchement

électrique défectueux
Il arrive fréquemment que l'isolation des câbles de branche­
ment électrique présente des avaries. Les causes en sont:
1. Écrasements, si le câble passe sous la porte ou la fenê­
tre.
2.Coudes dûs à une mauvaise fixation ou un mauvais gui­
dage du câble de branchement.
3. Coupures dues à un écrasement du câble.
4. Extractions violentes du câble de la prise murale.
5. Fissures dues au vieillissement de l'isolation.
Il est déconseillé d'utiliser des câbles électriques qui présen-
tent ces types d'avaries. Danger de mort.
Vérifier régulièrement les câbles de branchement électri­
que. Veiller à ce que le câble n'entre pas en contact avec
la tension de secteur pendant la vérification.
Les câbles de branchement électrique doivent cor respondre
à la réglementation en vigueur dans votre pays.
Moteur monophasé, Fig. 12
1. La tension du secteur doit correspondre aux indi cations
portées sur la plaque signalétique du moteur.
2. Les câbles de rallonge d'une longueur maximale de 25­m
doivent présenter une section transversale de 1,5­mm
ceux d'une longueur supérieure à 25­m doivent présen­
ter une section transversale de 2,5­mm
3. Le branchement au réseau est équipé d'un fusible à ac­
tion retardée de 16 A.
Moteur triphasé, Fig. 13
1. La tension du secteur doit correspondre aux indications
portées sur la plaque signalétique du moteur.
2. Le branchement au réseau et les câbles de rallonge doi­
vent être à 5­brins = 3 P + N + T.
3. Les câbles de rallonge doivent présenter une section
transversale de câble d'au moins 1,5 mm
4. Le branchement au réseau est équipé d'un fusible à ac­
tion retardée d'au maximum 16 A.
5. Lors d'un nouveau branchement ou d'un changement
d'emplacement, il faut vérifier le sens de rotation et, le
cas échéant, changer la polarité.
En cas de questions supplémentaires, veuillez fournir les
indications suivantes:
1. Fabricant du moteur
2. Nature du courant du moteur
3. Données se trouvant sur la plaque signalétique de la ma­
chine
4. Données se trouvant sur la plaque signalétique du con­
joncteur
En cas de renvoi du moteur, toujours envoyer l'unité moteur
complète avec le conjoncteur.
Accessoires spéciaux
Calibre de coupe transversale
Dispositif de coupe circulaire
Butée de profondeur
Dispositif de bande abrasive
Piètement pour table
Dispositif automatique
de mise en marche, Type ALV 2
Type ALV 10
Rubans de scie
pour le bois
12/0,5/2360 mm, 4 dents/pouce
Ruban de scie standard
15/0,5/2360 mm, 4 dents/pouce
Coupes droites sur le chant avec butée longitudinale
pour le bois et les matières plastiques
6/0,5/2360 mm, 6 dents/pouce
Chantournement à petit rayon de 25 mm
12/0,5/2360 mm, 6 dents/pouce
Découpage de précision
Différents matériaux
Bois, matières plastiques, métaux
3,5/0,5/2360 mm, 14 dents/pouce
Coupes très précises, rayons minimes
Métaux non ferreux jusqu'à 10 mm
6/0,65/2360 mm, 22 dents/pouce
Coupe droites et chantournement
Matières plastiques, métaux non ferreux
6/0,65/2360 mm, 10 dents/pouce
Matières plastiques, métaux non
2
, ferreux de plus de 15 mm
12/0,65/2360 mm, 10 dents/pouce
2 . Coupes droites et grands rayons > 60 mm
2 .
Numéro d'article
7312 0025
}
7319 0710
7319 0709
7910 4010
7910 4020
7319 0701
7319 0704
7319 0702
7319 0705
7319 0706
7319 0707
7319 0703
7319 0708
