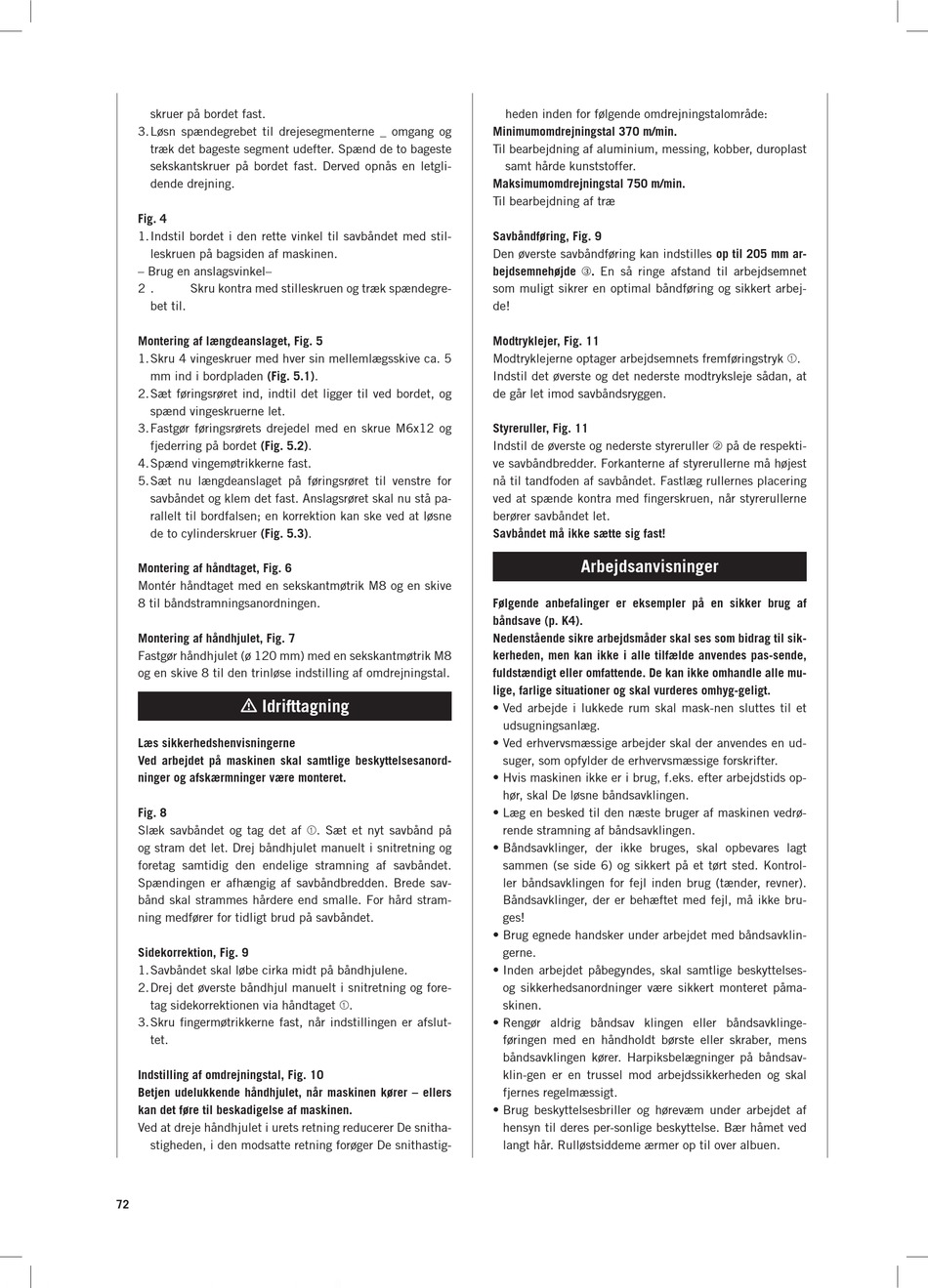

skruer på bordet fast.
3. Løsn spændegrebet til drejesegmenterne _ omgang og
træk det bageste segment udefter. Spænd de to bageste
sekskantskruer på bordet fast. Derved opnås en letgli­
dende drejning.
Fig. 4
1. Indstil bordet i den rette vinkel til savbåndet med stil­
leskruen på bagsiden af maskinen.
– Brug en anslagsvinkel–
2 . Skru kontra med stilleskruen og træk spændegre­
bet til.
Montering af længdeanslaget, Fig. 5
1. Skru 4 vingeskruer med hver sin mellemlægsskive ca. 5
mm ind i bordpladen (Fig. 5.1).
2. Sæt føringsrøret ind, indtil det ligger til ved bordet, og
spænd vingeskruerne let.
3. Fastgør føringsrørets drejedel med en skrue M6x12 og
fjederring på bordet (Fig. 5.2).
4. Spænd vingemøtrikkerne fast.
5. Sæt nu længdeanslaget på føringsrøret til venstre for
savbåndet og klem det fast. Anslagsrøret skal nu stå pa­
rallelt til bordfalsen; en korrektion kan ske ved at løsne
de to cylinderskruer (Fig. 5.3).
Montering af håndtaget, Fig. 6
Montér håndtaget med en sekskantmøtrik M8 og en skive
8 til båndstramningsanordningen.
Montering af håndhjulet, Fig. 7
Fastgør håndhjulet (ø 120 mm) med en sekskantmøtrik M8
og en skive 8 til den trinløse indstilling af omdrejningstal.
 Idrifttagning
Læs sikkerhedshenvisningerne
Ved arbejdet på maskinen skal samtlige beskyttelsesanord-
ninger og afskærmninger være monteret.
Fig. 8
Slæk savbåndet og tag det af ➀. Sæt et nyt savbånd på
og stram det let. Drej båndhjulet manuelt i snitretning og
foretag samtidig den endelige stramning af savbåndet.
Spændingen er afhængig af savbåndbredden. Brede sav­
bånd skal strammes hårdere end smalle. For hård stram­
ning medfører for tidligt brud på savbåndet.
Sidekorrektion, Fig. 9
1. Savbåndet skal løbe cirka midt på båndhjulene.
2. Drej det øverste båndhjul manuelt i snitretning og fore­
tag sidekorrektionen via håndtaget ➀.
3.Skru fingermøtrikkerne fast, når indstillingen er afslut­
tet.
Indstilling af omdrejningstal, Fig. 10
Betjen udelukkende håndhjulet, når maskinen kører – ellers
kan det føre til beskadigelse af maskinen.
Ved at dreje håndhjulet i urets retning reducerer De snitha­
stigheden, i den modsatte retning forøger De snithastig­
72
heden inden for følgende omdrejningstalområde:
Minimumomdrejningstal 370 m/min.
Til bearbejdning af aluminium, messing, kobber, duroplast
samt hårde kunststoffer.
Maksimumomdrejningstal 750 m/min.
Til bearbejdning af træ
Savbåndføring, Fig. 9
Den øverste savbåndføring kan indstilles op til 205 mm ar-
bejdsemnehøjde ➂. En så ringe afstand til arbejdsemnet
som muligt sikrer en optimal båndføring og sikkert arbej­
de!
Modtryklejer, Fig. 11
Modtryklejerne optager arbejdsemnets fremføringstryk ➀.
Indstil det øverste og det nederste modtryksleje sådan, at
de går let imod savbåndsryggen.
Styreruller, Fig. 11
Indstil de øverste og nederste styreruller ➁ på de respekti­
ve savbåndbredder. Forkanterne af styrerullerne må højest
nå til tandfoden af savbåndet. Fastlæg rullernes placering
ved at spænde kontra med fingerskruen, når styrerullerne
berører savbåndet let.
Savbåndet må ikke sætte sig fast!
Arbejdsanvisninger
Følgende anbefalinger er eksempler på en sikker brug af
båndsave (p. K4).
Nedenstående sikre arbejdsmåder skal ses som bidrag til sik-
kerheden, men kan ikke i alle tilfælde anvendes pas-sende,
fuldstændigt eller omfattende. De kan ikke omhandle alle mu-
lige, farlige situationer og skal vurderes omhyg-geligt.
• Ved arbejde i lukkede rum skal mask-nen sluttes til et
udsugningsanlæg.
• Ved erhvervsmæssige arbejder skal der anvendes en ud­
suger, som opfylder de erhvervsmæssige forskrifter.
• Hvis maskinen ikke er i brug, f.eks. efter arbejdstids op­
hør, skal De løsne båndsavklingen.
• Læg en besked til den næste bruger af maskinen vedrø­
rende stramning af båndsavklingen.
• Båndsavklinger, der ikke bruges, skal opbevares lagt
sammen (se side 6) og sikkert på et tørt sted. Kontrol­
ler båndsavklingen for fejl inden brug (tænder, revner).
Båndsavklinger, der er behæftet med fejl, må ikke bru­
ges!
• Brug egnede handsker under arbejdet med båndsavklin­
gerne.
• Inden arbejdet påbegyndes, skal samtlige beskyttelses-
og sikkerhedsanordninger være sikkert monteret påma­
skinen.
• Rengør aldrig båndsav klingen eller båndsavklinge­
føringen med en håndholdt børste eller skraber, mens
båndsavklingen kører. Harpiksbelægninger på båndsav­
klin­gen er en trussel mod arbejdssikkerheden og skal
fjernes regelmæssigt.
• Brug beskyttelsesbriller og hørevæm under arbejdet af
hensyn til deres per­sonlige beskyttelse. Bær håmet ved
langt hår. Rulløstsiddeme ærmer op til over albuen.
