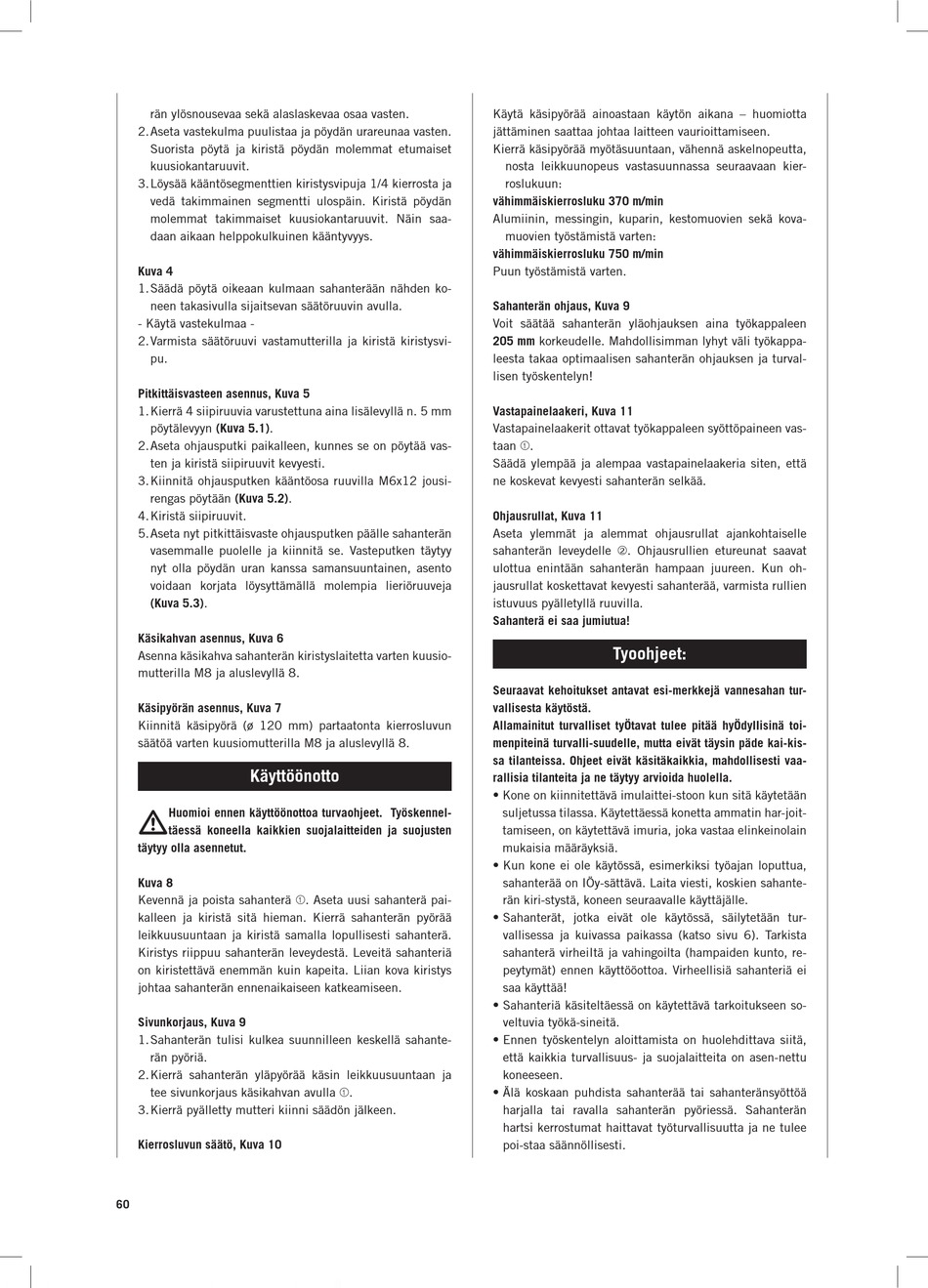

rän ylösnousevaa sekä alaslaskevaa osaa vasten.
2. Aseta vastekulma puulistaa ja pöydän urareunaa vasten.
Suorista pöytä ja kiristä pöydän molemmat etumaiset
kuusiokantaruuvit.
3. Löysää kääntösegmenttien kiristysvipuja 1/4 kierrosta ja
vedä takimmainen segmentti ulospäin. Kiristä pöydän
molemmat takimmaiset kuusiokantaruuvit. Näin saa­
daan aikaan helppokulkuinen kääntyvyys.
Kuva 4
1. Säädä pöytä oikeaan kulmaan sahanterään nähden ko­
neen takasivulla sijaitsevan säätöruuvin avulla.
­ Käytä vastekulmaa ­
2. Varmista säätöruuvi vastamutterilla ja kiristä kiristysvi­
pu.
Pitkittäisvasteen asennus, Kuva 5
1. Kierrä 4 siipiruuvia varustettuna aina lisälevyllä n. 5 mm
pöytälevyyn (Kuva 5.1).
2. Aseta ohjausputki paikalleen, kunnes se on pöytää vas­
ten ja kiristä siipiruuvit kevyesti.
3. Kiinnitä ohjausputken kääntöosa ruuvilla M6x12 jousi­
rengas pöytään (Kuva 5.2).
4. Kiristä siipiruuvit.
5. Aseta nyt pitkittäisvaste ohjausputken päälle sahanterän
vasemmalle puolelle ja kiinnitä se. Vasteputken täytyy
nyt olla pöydän uran kanssa samansuuntainen, asento
voidaan korjata löysyttämällä molempia lieriöruuveja
(Kuva 5.3).
Käsikahvan asennus, Kuva 6
Asenna käsikahva sahanterän kiristyslaitetta varten kuusio­
mutterilla M8 ja aluslevyllä 8.
Käsipyörän asennus, Kuva 7
Kiinnitä käsipyörä (ø 120 mm) partaatonta kierrosluvun
säätöä varten kuusiomutterilla M8 ja aluslevyllä 8.
Käyttöönotto
Huomioi ennen käyttöönottoa turvaohjeet. Työskennel-

täessä koneella kaikkien suojalaitteiden ja suojusten
täytyy olla asennetut.
Kuva 8
Kevennä ja poista sahanterä ➀. Aseta uusi sahanterä pai­
kalleen ja kiristä sitä hieman. Kierrä sahanterän pyörää
leikkuusuuntaan ja kiristä samalla lopullisesti sahanterä.
Kiristys riippuu sahanterän leveydestä. Leveitä sahanteriä
on kiristettävä enemmän kuin kapeita. Liian kova kiristys
johtaa sahanterän ennenaikaiseen katkeamiseen.
Sivunkorjaus, Kuva 9
1. Sahanterän tulisi kulkea suunnilleen keskellä sahante­
rän pyöriä.
2. Kierrä sahanterän yläpyörää käsin leikkuusuuntaan ja
tee sivunkorjaus käsikahvan avulla ➀.
3. Kierrä pyälletty mutteri kiinni säädön jälkeen.
Kierrosluvun säätö, Kuva 10
60
Käytä käsipyörää ainoastaan käytön aikana – huomiotta
jättäminen saattaa johtaa laitteen vaurioittamiseen.
Kierrä käsipyörää myötäsuuntaan, vähennä askelnopeutta,
nosta leikkuunopeus vastasuunnassa seuraavaan kier­
roslukuun:
vähimmäiskierrosluku 370 m/min
Alumiinin, messingin, kuparin, kestomuovien sekä kova­
muovien työstämistä varten:
vähimmäiskierrosluku 750 m/min
Puun työstämistä varten.
Sahanterän ohjaus, Kuva 9
Voit säätää sahanterän yläohjauksen aina työkappaleen
205 mm korkeudelle. Mahdollisimman lyhyt väli työkappa­
leesta takaa optimaalisen sahanterän ohjauksen ja turval­
lisen työskentelyn!
Vastapainelaakeri, Kuva 11
Vastapainelaakerit ottavat työkappaleen syöttöpaineen vas­
taan ➀.
Säädä ylempää ja alempaa vastapainelaakeria siten, että
ne koskevat kevyesti sahanterän selkää.
Ohjausrullat, Kuva 11
Aseta ylemmät ja alemmat ohjausrullat ajankohtaiselle
sahanterän leveydelle ➁. Ohjausrullien etureunat saavat
ulottua enintään sahanterän hampaan juureen. Kun oh­
jausrullat koskettavat kevyesti sahanterää, varmista rullien
istuvuus pyälletyllä ruuvilla.
Sahanterä ei saa jumiutua!
Tyoohjeet:
Seuraavat kehoitukset antavat esi-merkkejä vannesahan tur-
vallisesta käytöstä.
Allamainitut turvalliset tyÖtavat tulee pitää hyÖdyIIisinä toi-
menpiteinä turvalli-suudelle, mutta eivät täysin päde kai-kis-
sa tilanteissa. Ohjeet eivät käsitäkaikkia, mahdollisesti vaa-
rallisia tilanteita ja ne täytyy arvioida huolella.
• Kone on kiinnitettävä imulaittei­stoon kun sitä käytetään
suljetussa tilassa. Käytettäessä konetta ammatin har­joit­
tamiseen, on käytettävä imuria, joka vastaa elinkeinolain
mukaisia määräyksiä.
• Kun kone ei ole käytössä, esimerkiksi työajan loputtua,
sahanterää on IÖy­sättävä. Laita viesti, koskien sahante­
rän kiri­stystä, koneen seuraavalle käyttäjälle.
• Sahanterät, jotka eivät ole käytössä, säilytetään tur­
vallisessa ja kuivassa paikassa (katso sivu 6). Tarkista
sahanterä virheiItä ja vahingoilta (hampaiden kunto, re­
peytymät) ennen käyttööottoa. Virheellisiä sahanteriä ei
saa käyttää!
• Sahanteriä käsiteltäessä on käytettävä tarkoitukseen so­
veltuvia työkä­sineitä.
• Ennen työskentelyn aloittamista on huolehdittava siitä,
että kaikkia turvallisuus­ ja suojalaitteita on asen­nettu
koneeseen.
• Älä koskaan puhdista sahanterää tai sahanteränsyöttöä
harjalla tai ravalla sahanterän pyöriessä. Sahanterän
hartsi kerrostumat haittavat työturvallisuutta ja ne tulee
poi­staa säännöllisesti.
