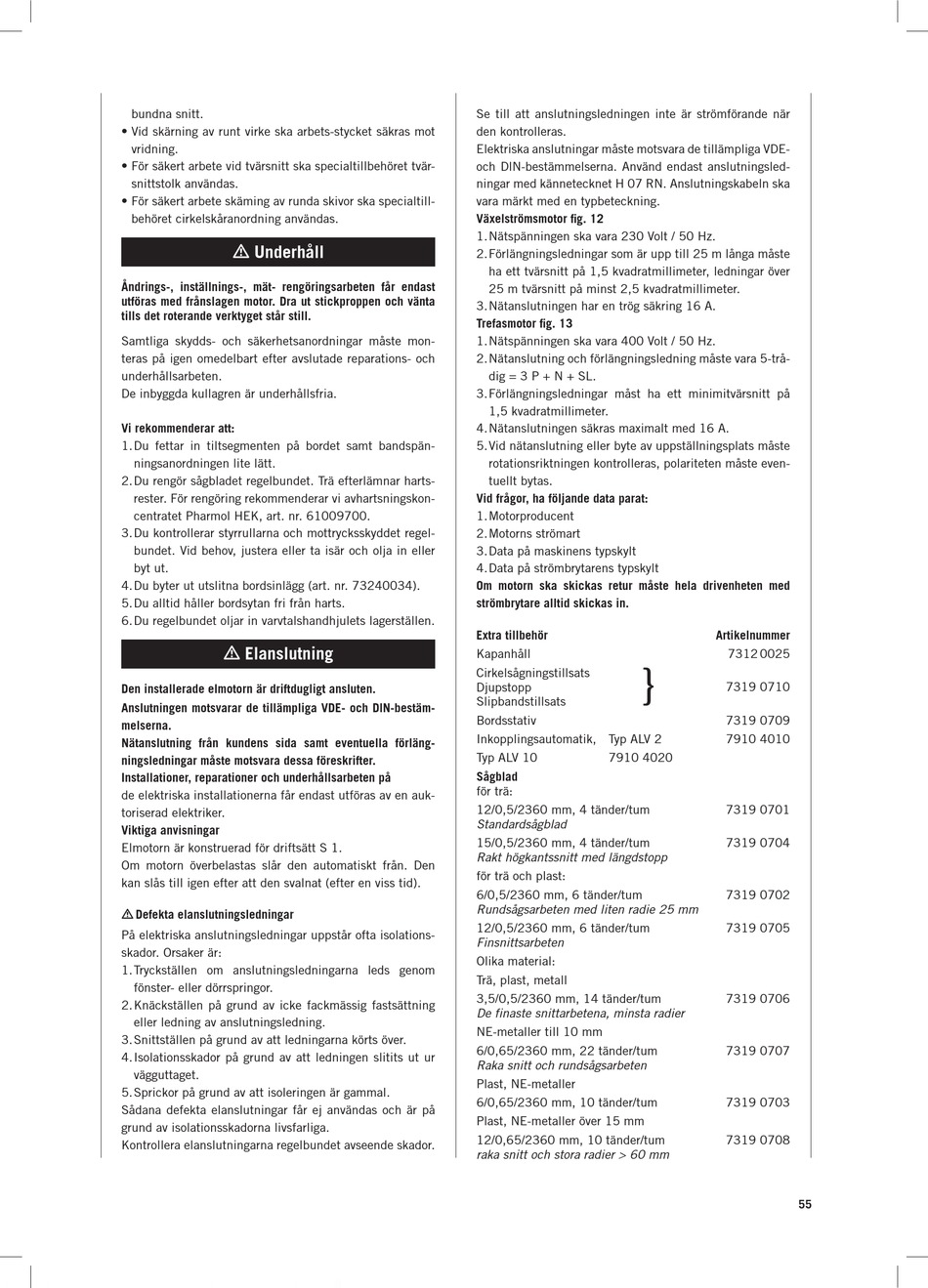

Scheppach Basato 3h Originalbetriebsanleitung Seite 55

bundna snitt.
• Vid skärning av runt virke ska arbets-stycket säkras mot
vridning.
• För säkert arbete vid tvärsnitt ska specialtillbehöret tvär­
snittstolk användas.
• För säkert arbete skäming av runda skivor ska specialtill­
behöret cirkelskåranordning användas.
 Underhåll
Åndrings-, inställnings-, mät- rengöringsarbeten får endast
utföras med frånslagen motor. Dra ut stickproppen och vänta
tills det roterande verktyget står still.
Samtliga skydds­ och säkerhetsanordningar måste mon­
teras på igen omedelbart efter avslutade reparations­ och
underhållsarbeten.
De inbyggda kullagren är underhållsfria.
Vi rekommenderar att:
1. Du fettar in tiltsegmenten på bordet samt bandspän­
ningsanordningen lite lätt.
2. Du rengör sågbladet regelbundet. Trä efterlämnar harts­
rester. För rengöring rekommenderar vi avhartsningskon­
centratet Pharmol HEK, art. nr. 61009700.
3. Du kontrollerar styrrullarna och mottrycksskyddet regel­
bundet. Vid behov, justera eller ta isär och olja in eller
byt ut.
4. Du byter ut utslitna bordsinlägg (art. nr. 73240034).
5. Du alltid håller bordsytan fri från harts.
6. Du regelbundet oljar in varvtalshandhjulets lagerställen.
 Elanslutning
Den installerade elmotorn är driftdugligt ansluten.
Anslutningen motsvarar de tillämpliga VDE- och DlN-bestäm-
melserna.
Nätanslutning från kundens sida samt eventuella förläng-
ningsledningar måste motsvara dessa föreskrifter.
Installationer, reparationer och underhållsarbeten på
de elektriska installationerna får endast utföras av en auk­
toriserad elektriker.
Viktiga anvisningar
Elmotorn är konstruerad för driftsätt S 1.
Om motorn överbelastas slår den automatiskt från. Den
kan slås till igen efter att den svalnat (efter en viss tid).
 Defekta elanslutningsledningar
På elektriska anslutningsledningar uppstår ofta isolations­
skador. Orsaker är:
1. Tryckställen om anslutningsledningarna leds genom
fönster­ eller dörrspringor.
2. Knäckställen på grund av icke fackmässig fastsättning
eller ledning av anslutningsledning.
3. Snittställen på grund av att ledningarna körts över.
4. Isolationsskador på grund av att ledningen slitits ut ur
vägguttaget.
5. Sprickor på grund av att isoleringen är gammal.
Sådana defekta elanslutningar får ej användas och är på
grund av isolationsskadorna livsfarliga.
Kontrollera elanslutningarna regelbundet avseende skador.
Se till att anslutningsledningen inte är strömförande när
den kontrolleras.
Elektriska anslutningar måste motsvara de tillämpliga VDE­
och DlN­bestämmelserna. Använd endast anslutningsled­
ningar med kännetecknet H 07 RN. Anslutningskabeln ska
vara märkt med en typbeteckning.
Växelströmsmotor fig. 12
1. Nätspänningen ska vara 230 Volt / 50 Hz.
2. Förlängningsledningar som är upp till 25 m långa måste
ha ett tvärsnitt på 1,5 kvadratmillimeter, ledningar över
25 m tvärsnitt på minst 2,5 kvadratmillimeter.
3. Nätanslutningen har en trög säkring 16 A.
Trefasmotor fig. 13
1. Nätspänningen ska vara 400 Volt / 50 Hz.
2. Nätanslutning och förlängningsledning måste vara 5­trå­
dig = 3 P + N + SL.
3. Förlängningsledningar måst ha ett minimitvärsnitt på
1,5 kvadratmillimeter.
4. Nätanslutningen säkras maximalt med 16 A.
5. Vid nätanslutning eller byte av uppställningsplats måste
rotationsriktningen kontrolleras, polariteten måste even­
tuellt bytas.
Vid frågor, ha följande data parat:
1. Motorproducent
2. Motorns strömart
3. Data på maskinens typskylt
4. Data på strömbrytarens typskylt
Om motorn ska skickas retur måste hela drivenheten med
strömbrytare alltid skickas in.
Extra tillbehör
Kapanhåll
}
Cirkelsågningstillsats
Djupstopp
Slipbandstillsats
Bordsstativ
Inkopplingsautomatik, Typ ALV 2
Typ ALV 10 7910 4020
Sågblad
för trä:
12/0,5/2360 mm, 4 tänder/tum
Standardsågblad
15/0,5/2360 mm, 4 tänder/tum
Rakt högkantssnitt med längdstopp
för trä och plast:
6/0,5/2360 mm, 6 tänder/tum
Rundsågsarbeten med liten radie 25 mm
12/0,5/2360 mm, 6 tänder/tum
Finsnittsarbeten
Olika material:
Trä, plast, metall
3,5/0,5/2360 mm, 14 tänder/tum
De finaste snittarbetena, minsta radier
NE­metaller till 10 mm
6/0,65/2360 mm, 22 tänder/tum
Raka snitt och rundsågsarbeten
Plast, NE­metaller
6/0,65/2360 mm, 10 tänder/tum
Plast, NE­metaller över 15 mm
12/0,65/2360 mm, 10 tänder/tum
raka snitt och stora radier > 60 mm
Artikelnummer
7312 0025
7319 0710
7319 0709
7910 4010
7319 0701
7319 0704
7319 0702
7319 0705
7319 0706
7319 0707
7319 0703
7319 0708
