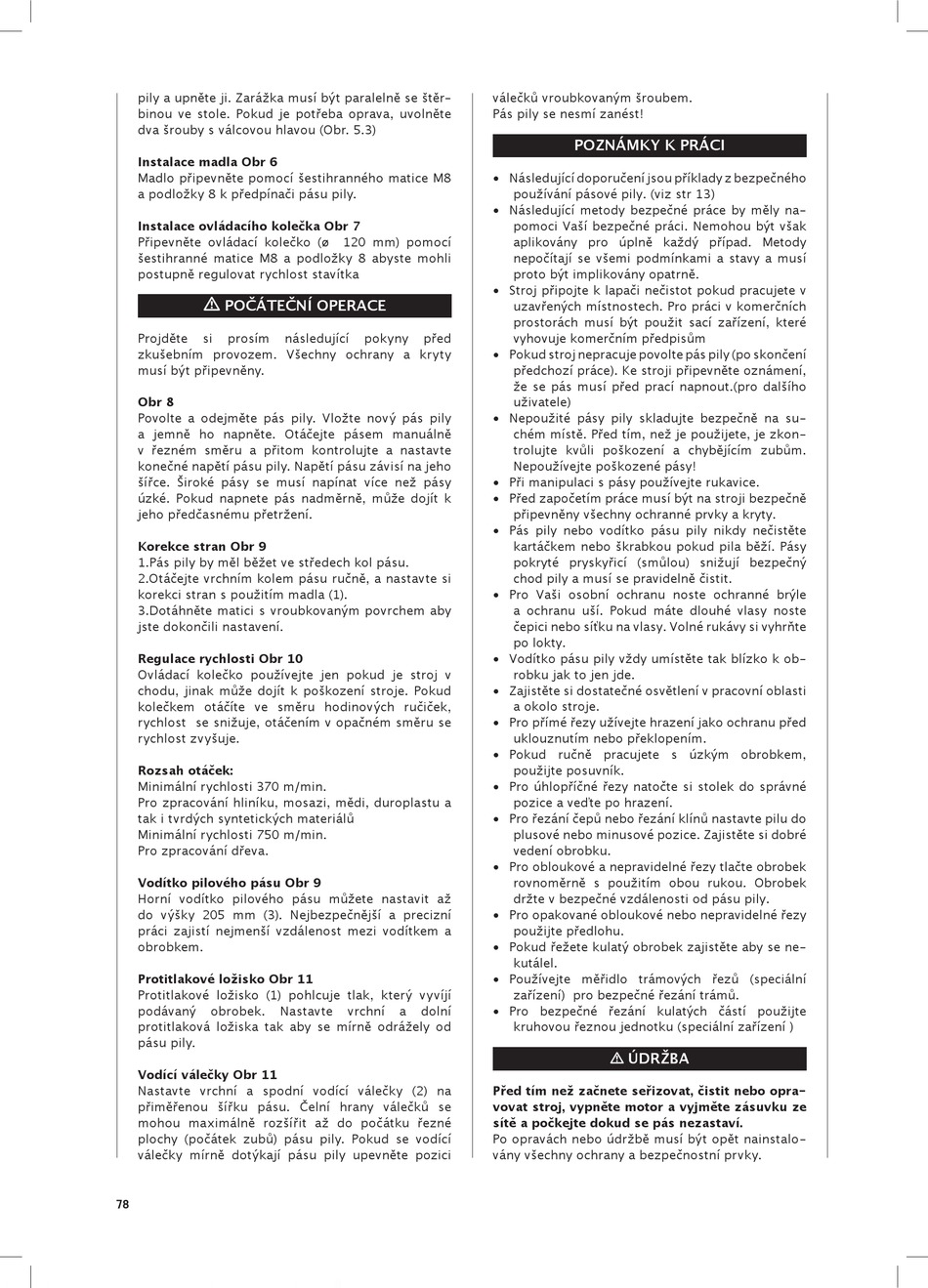

Scheppach Basato 3h Originalbetriebsanleitung Seite 78

pily a upněte ji. Zarážka musí být paralelně se štěr-
binou ve stole. Pokud je potřeba oprava, uvolněte
dva šrouby s válcovou hlavou (Obr. 5.3)
Instalace madla Obr 6
Madlo připevněte pomocí šestihranného matice M8
a podložky 8 k předpínači pásu pily.
Instalace ovládacího kolečka Obr 7
Připevněte ovládací kolečko (ø
šestihranné matice M8 a podložky 8 abyste mohli
postupně regulovat rychlost stavítka
 POČÁTEČNÍ OPERACE
Projděte si prosím následující
zkušebním provozem. Všechny ochrany a kryty
musí být připevněny.
Obr 8
Povolte a odejměte pás pily. Vložte nový pás pily
a jemně ho napněte. Otáčejte pásem manuálně
v řezném směru a přitom kontrolujte a nastavte
konečné napětí pásu pily. Napětí pásu závisí na jeho
šířce. Široké pásy se musí napínat více než pásy
úzké. Pokud napnete pás nadměrně, může dojít k
jeho předčasnému přetržení.
Korekce stran Obr 9
1.Pás pily by měl běžet ve středech kol pásu.
2.Otáčejte vrchním kolem pásu ručně, a nastavte si
korekci stran s použitím madla (1).
3.Dotáhněte matici s vroubkovaným povrchem aby
jste dokončili nastavení.
Regulace rychlosti Obr 10
Ovládací kolečko používejte jen pokud je stroj v
chodu, jinak může dojít k poškození stroje. Pokud
kolečkem otáčíte ve směru hodinových ručiček,
rychlost se snižuje, otáčením v opačném směru se
rychlost zvyšuje.
Rozsah otáček:
Minimální rychlosti 370 m/min.
Pro zpracování hliníku, mosazi, mědi, duroplastu a
tak i tvrdých syntetických materiálů
Minimální rychlosti 750 m/min.
Pro zpracování dřeva.
Vodítko pilového pásu Obr 9
Horní vodítko pilového pásu můžete nastavit až
do výšky 205 mm (3). Nejbezpečnější a precizní
práci zajistí nejmenší vzdálenost mezi vodítkem a
obrobkem.
Protitlakové ložisko Obr 11
Protitlakové ložisko (1) pohlcuje tlak, který vyvíjí
podávaný obrobek. Nastavte
protitlaková ložiska tak aby se mírně odrážely od
pásu pily.
Vodící válečky Obr 11
Nastavte vrchní a spodní vodící válečky (2) na
přiměřenou šířku pásu. Čelní hrany válečků se
mohou maximálně rozšířit až do počátku řezné
plochy (počátek zubů) pásu pily. Pokud se vodící
válečky mírně dotýkají pásu pily upevněte pozici
78
válečků vroubkovaným šroubem.
Pás pily se nesmí zanést!
• Následující doporučení jsou příklady z bezpečného
používání pásové pily. (viz str 13)
• Následující metody bezpečné práce by měly na-
pomoci Vaší bezpečné práci. Nemohou být však
120 mm) pomocí aplikovány pro úplně každý případ. Metody
nepočítají se všemi podmínkami a stavy a musí
proto být implikovány opatrně.
• Stroj připojte k lapači nečistot pokud pracujete v
uzavřených místnostech. Pro práci v komerčních
prostorách musí být použit sací zařízení, které
pokyny před vyhovuje komerčním předpisům
• Pokud stroj nepracuje povolte pás pily (po skončení
předchozí práce). Ke stroji připevněte oznámení,
že se pás musí před prací napnout.(pro dalšího
uživatele)
• Nepoužité pásy pily skladujte bezpečně na su-
chém místě. Před tím, než je použijete, je zkon-
trolujte kvůli poškození a chybějícím zubům.
Nepoužívejte poškozené pásy!
• Při manipulaci s pásy používejte rukavice.
• Před započetím práce musí být na stroji bezpečně
připevněny všechny ochranné prvky a kryty.
• Pás pily nebo vodítko pásu pily nikdy nečistěte
kartáčkem nebo škrabkou pokud pila běží. Pásy
pokryté pryskyřicí (smůlou) snižují bezpečný
chod pily a musí se pravidelně čistit.
• Pro Vaši osobní ochranu noste ochranné brýle
a ochranu uší. Pokud máte dlouhé vlasy noste
čepici nebo síťku na vlasy. Volné rukávy si vyhrňte
po lokty.
• Vodítko pásu pily vždy umístěte tak blízko k ob-
robku jak to jen jde.
• Zajistěte si dostatečné osvětlení v pracovní oblasti
a okolo stroje.
• Pro přímé řezy užívejte hrazení jako ochranu před
uklouznutím nebo překlopením.
• Pokud ručně pracujete s úzkým obrobkem,
použijte posuvník.
• Pro úhlopříčné řezy natočte si stolek do správné
pozice a veďte po hrazení.
• Pro řezání čepů nebo řezání klínů nastavte pilu do
plusové nebo minusové pozice. Zajistěte si dobré
vedení obrobku.
• Pro obloukové a nepravidelné řezy tlačte obrobek
rovnoměrně s použitím obou rukou. Obrobek
držte v bezpečné vzdálenosti od pásu pily.
• Pro opakované obloukové nebo nepravidelné řezy
použijte předlohu.
• Pokud řežete kulatý obrobek zajistěte aby se ne-
kutálel.
• Používejte měřidlo trámových řezů (speciální
zařízení) pro bezpečné řezání trámů.
vrchní a dolní • Pro bezpečné řezání kulatých částí použijte
kruhovou řeznou jednotku (speciální zařízení )
Před tím než začnete seřizovat, čistit nebo opra-
vovat stroj, vypněte motor a vyjměte zásuvku ze
sítě a počkejte dokud se pás nezastaví.
Po opravách nebo údržbě musí být opět nainstalo-
vány všechny ochrany a bezpečnostní prvky.
POZNÁMKY K PRÁCI
 ÚDRŽBA
