Werkseinstellung
Digitaleingang
Funktion
Extern EIN/AUS. Offener Kontakt = AUS.
DI1 (CU 352) [10]
Hinweis: Der Eingang Nr. 1 ist fest einge-
stellt und kann nicht geändert werden.
Wassermangelüberwachung (Trockenlauf-
schutz). Offener Kontakt = Wassermangel
DI2 (CU 352) [12]
(falls die Steuerung mit dieser Option aus-
gestattet ist).
Um die Funktion "Überwachung Wassermangel" nut-
zen zu können, muss ein Druckschalter an die Steue-
Hinweis
rung angeschlossen sein.
8.7.28 Analogeingänge (4.3.8)

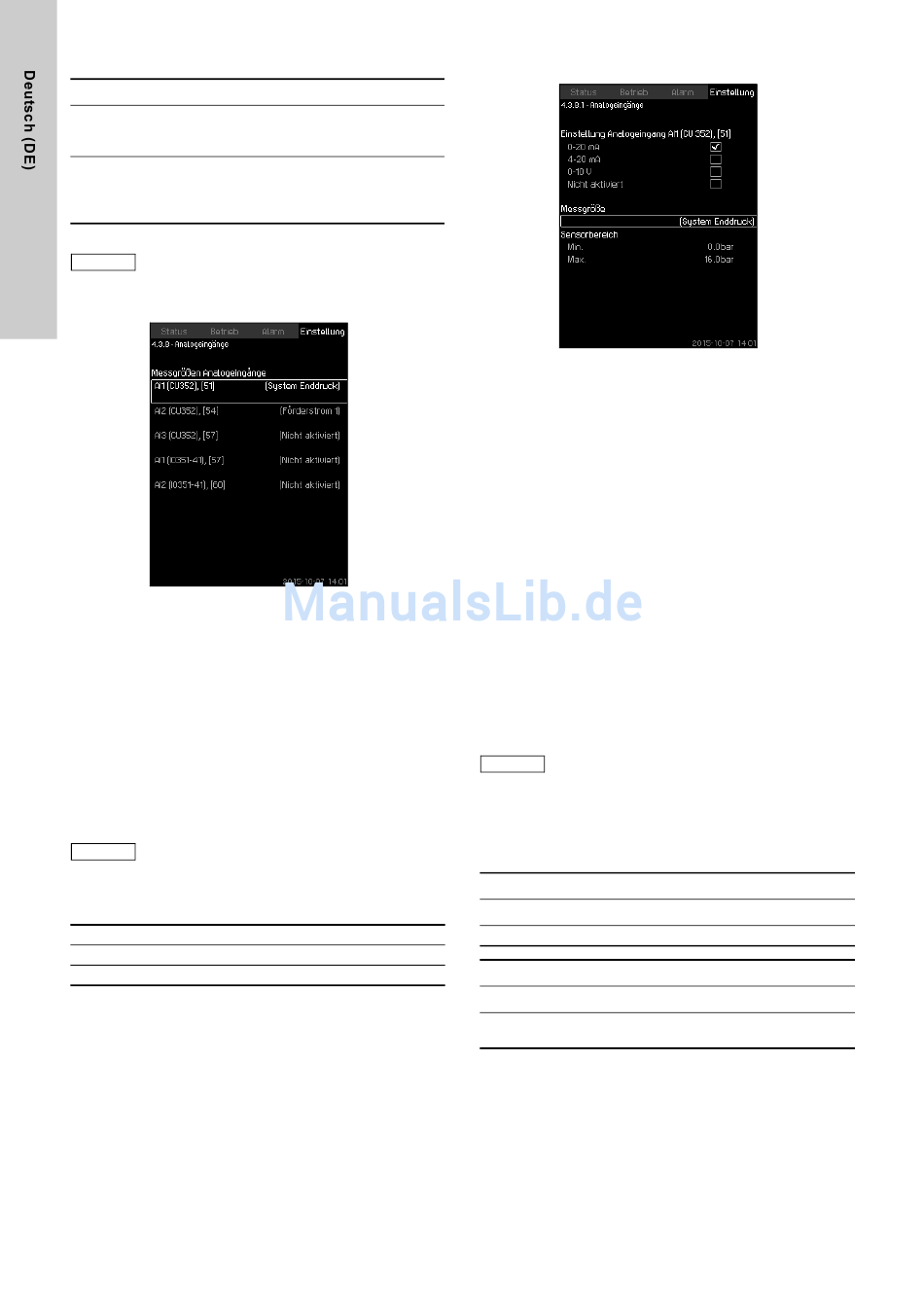

Abb. 74 Analogeingänge
Beschreibung
Jeder Analogeingang kann aktiviert und einer bestimmten Funk-
tion zugeordnet werden.
Standardmäßig besitzt die Control MPC drei Analogeingänge.
Ist die Control MPC mit einem optional lieferbaren Modul IO 351B
ausgestattet, erhöht sich die Anzahl der Analogeingänge auf 5.
Auf dieser Bildschirmseite sind alle Analogeingänge mit ihrer voll-
ständigen Bezeichnung dargestellt, so dass ihre tatsächliche
Position im Schaltschrank bestimmt werden kann. Ein redundan-
ter druckseitiger Sensor kann zur Sicherheit zusätzlich zum
druckseitigen Sensor installiert werden, um eine Betriebsunter-
brechnung bei Ausfall des druckseitigen Sensors zu verhindern.
Werden zwei Sensoren redundant eingesetzt, muss
Hinweis
jedem ein eigener Analogeingang zugewiesen wer-
den.
Beispiel
AI1 (CU 352) [51]:
AI1:
Analogeingang Nr. 1
(CU 352):
CU 352
[51]:
Klemme Nr. 51
Einstellung über das Bedienfeld
Einstellung > Weitere Funktionen > Stoppfunktion >
Analogeingänge.
42
8.7.29 Analogeingänge (4.3.8.1 bis 4.3.8.7)
Abb. 75 Analogeingänge
Beschreibung
Auf diesen Bildschirmseiten können die Analogeingänge einge-
richtet werden. Jede Bildschirmseite ist in drei Bereiche unterteilt:
Einstellung des Eingangssignals, z. B. 4-20 mA
Messgröße, z.B. System-Enddruck
Messbereich des Sensors/Signalgebers, z. B. 0-16 bar.
Einstellmöglichkeiten
Auf jeder Bildschirmseite können folgende Parameter eingestellt
werden:
Nicht aktiviert
Art des Eingangssignals, 0-10 V, 0-20 mA, 4-20 mA
Messgröße
Sensormessbereich.
Einstellung über das Bedienfeld
Einstellung > Weitere Funktionen > Stoppfunktion > Analoge-
ingänge.
Ist ein Analogeingang deaktiviert, wird nur der obere
Bereich der Bildschirmseite "Einstellung Analogein-
gang" angezeigt.
Ist der Eingang aktiviert, wird auch der mittlere
Bereich "Messgröße" angezeigt. Dadurch kann die
Hinweis
Funktion auch auf einer anderen Bildschirmseite
dem Analogeingang zugeordnet werden. Nachdem
dem Analogeingang eine Funktion zugeordnet
wurde, kehrt die CU 352 zur Bildschirmseite für die
Einrichtung der Analogeingänge zurück.
Werkseinstellung
Druckerhöhung
Analogeingang
Funktion
AI1 (CU 352) [51] System-Enddruck
Heizung und Kühlung
Analogeingang
Funktion
Diese Funktionen werden beim Durchlaufen
AI1 (CU 352) [51]
des Inbetriebnahmeassistenten ausgewählt.
