7.1 Display

D

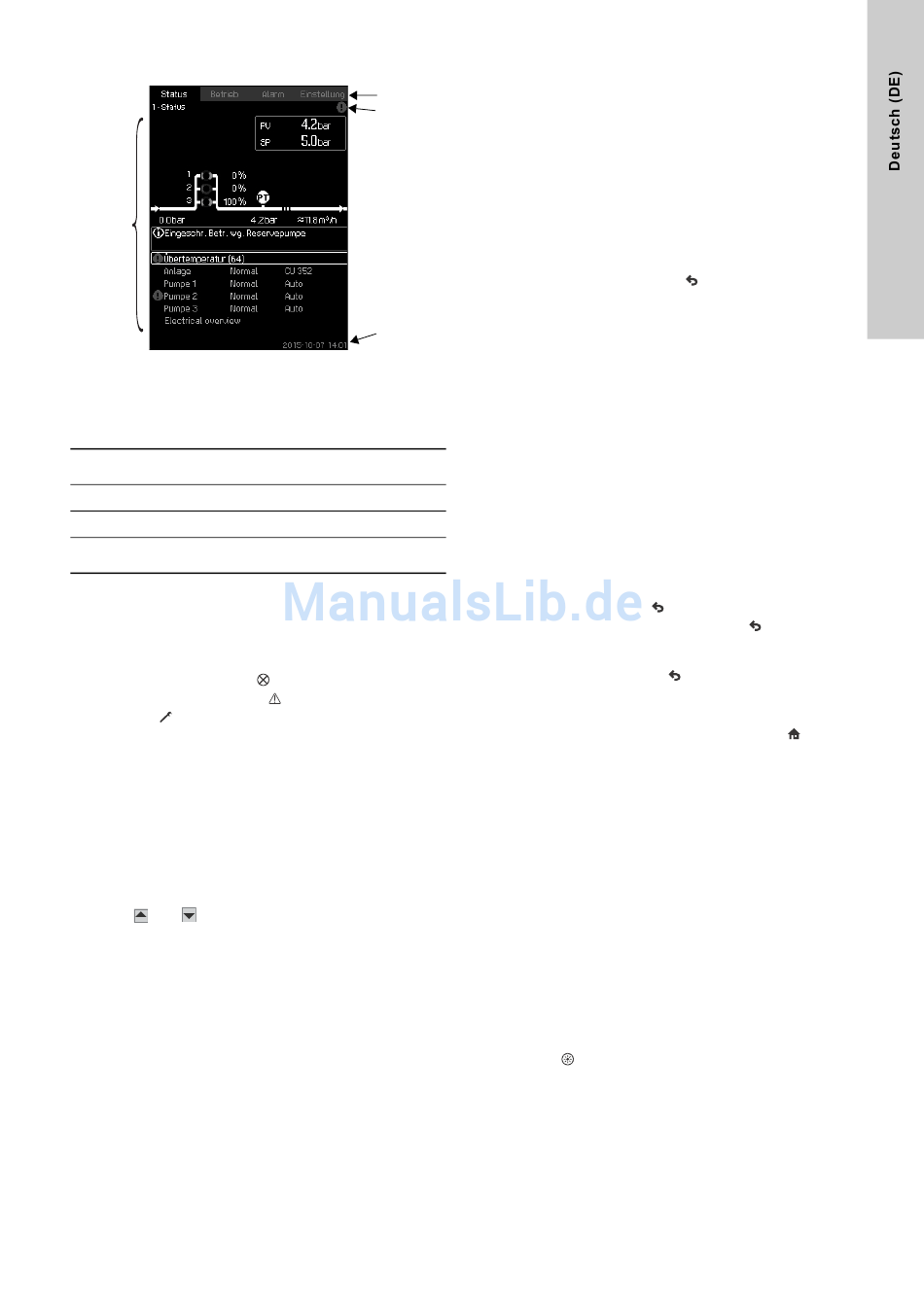

Abb. 5 Bildschirmaufbau
7.1.1 Menüzeile
Die Menüzeile (A) ist in Abb. 5
Die Steuerung verfügt über vier Hauptmenüs:
Anzeigen des Anlagenstatus und des Status ein-
Status
zelner Pumpen
Betrieb Ändern von Betriebsparametern, wie z.B. Sollwert
Alarm Alarmaufzeichnung für die Störungssuche
Ändern von Einstellungen
Einstellung
(optional passwortgeschützt)
7.1.2 Obere Zeile
Die obere Zeile (B) ist in Abb. 5
wird angezeigt:
• die Bildschirmnummer und -überschrift (links)
• das ausgewählte Menü (links)
• bei einem Alarm das Symbol
• bei einer Warnung das Symbol
• das Symbol , falls die Grundsprache gewählt wurde
(rechts).
7.1.3 Grafische Darstellung
Im Grafikteil des Displays (D) können, je nachdem wo Sie sich in
der Menüstruktur befinden, ein Status, eine Störmeldung oder
andere Parameter dargestellt werden.
Im Grafikteil können die gesamte Anlage oder ein Teil davon
sowie verschiedene Einstellungen angezeigt werden.
7.1.4 Rollbalken
Wenn nicht alle Elemente der Liste vollständig im Display ange-
zeigt werden können, erscheint rechts ein Rollbalken mit den
Symbolen und . Zum Auf- und Abbewegen innerhalb der
Liste die Auf- und Ab-Tasten auf dem Bedienfeld verwenden.
7.1.5 Untere Zeile
In der unteren Zeile (C) werden das Datum und die Uhrzeit ange-
zeigt.
A
B
C
dargestellt.
dargestellt. In der oberen Zeile
(rechts)
(rechts)

7.2 Bedientasten und Meldeleuchten

Die Bedientasten (Pos. 2 bis 10 in Abb. 4) an der CU 352 sind nur
beleuchtet, wenn sie innerhalb des ausgewählten Menüpunkts
eine Funktion haben.
7.2.1 Pfeil nach rechts (Pos. 2)
Um innerhalb der Menüstruktur zum nächsten Hauptmenü zu
wechseln, ist die Taste [>] zu drücken. Wenn Sie sich z.B. im
Menü "Einstellung" befinden, können Sie durch Drücken der
Taste [>] zum Menü "Status" wechseln.
7.2.2 Hilfe (Pos.3)
Ist die Taste beleuchtet, wird beim Drücken dieser Taste ein Hilfe-
text zum aktuellen Menüpunkt angezeigt.
Die Hilfetexte werden mit der Taste
7.2.3 Nach Oben-/Unten-Tasten (Pos. 4 und 5)
Zum Auf- und Abbewegen innerhalb der Liste sind die Tasten [ ∨ ]
und [ ∧ ] auf dem Bedienfeld zu verwenden.
Der markierte Text kann mit der Taste [ok] ausgewählt werden.
Ist ein Text markiert und wird die Taste [ ∧ ] gedrückt, wird der dar-
überliegende Text ausgewählt. Ist ein Text markiert und wird die
Taste [ ∨ ] gedrückt, wird der darunterliegende Text ausgewählt.
Ist die unterste Zeile in der Liste markiert und wird die Taste [ ∨ ]
gedrückt, wird die oberste Zeile ausgewählt.
Ist die oberste Zeile in der Liste markiert und wird die Taste [ ∧ ]
gedrückt, wird die unterste Zeile ausgewählt.
7.2.4 Plus- und Minus-Taste (Pos. 6 und 7)
Zum Erhöhen oder Herabsetzen von Werten sind die Tasten [+]
und [-] zu verwenden. Der Wert wird durch Drücken der Taste [ok]
gespeichert.
7.2.5 Zurück (Pos. 8)
Um innerhalb eines Menüs zur vorherigen Bildschirmseite
zurückzukehren, ist die Taste
Wird nach einer Parameteränderung die Taste
der geänderte Wert nicht gespeichert. Siehe auch Abschnitt
7.2.7 OK-Taste (Pos. 10).
Wird die Taste [ok] vor der Taste
gespeichert. Siehe auch Abschnitt
7.2.6 Home-Taste (Pos. 9)
Um zum Menü "Status" zurückzukehren, ist die Taste
cken.
7.2.7 OK-Taste (Pos. 10)
Die Taste dient zur Bestätigung von Parameteränderungen.
Mit der Taste wird auch die Parametereingabe gestartet.
Wurde ein Parameter geändert und anschließend die Taste [ok]
gedrückt, wird der neue Wert gespeichert.
7.2.8 Meldeleuchten (Pos. 11 und 12)
Das Bedienfeld verfügt über eine grüne und eine rote Meld-
eleuchte.
Die grüne Meldeleuchte leuchtet, wenn die Anlage in Betrieb ist.
Sie blinkt, wenn die Anlage auf "Stopp" gesetzt wurde.
Die rote Meldeleuchte leuchtet, wenn ein Alarm oder eine War-
nung anliegt. Die Art der Störung kann mit Hilfe der Alarmliste
identifiziert werden.
7.2.9 Helligkeit (Pos. 13)
Die Bildschirmhelligkeit kann mit Hilfe der folgenden Tasten ein-
gestellt werden:
1. Die Taste drücken.
2. Die Helligkeit mit Hilfe der Tasten [+] und [-] anpassen.
7.2.10 Hintergrundbeleuchtung
Wenn innerhalb von 15 Minuten keine Taste gedrückt wird, wird
die Hintergrundbeleuchtung des Displays gedimmt und die erste
Bildschirmseite des "Status"-Menüs angezeigt.
Um die Hintergrundbeleuchtung wieder zu aktivieren, ist eine
beliebige Taste zu drücken.
wieder ausgeblendet.
zu drücken.
gedrückt, wird
gedrückt, wird der neue Wert
7.2.7 OK-Taste (Pos. 10).
zu drü-
9
