8.7.34 Ausgangssignal (4.3.10.1 - 4.3.10.3)

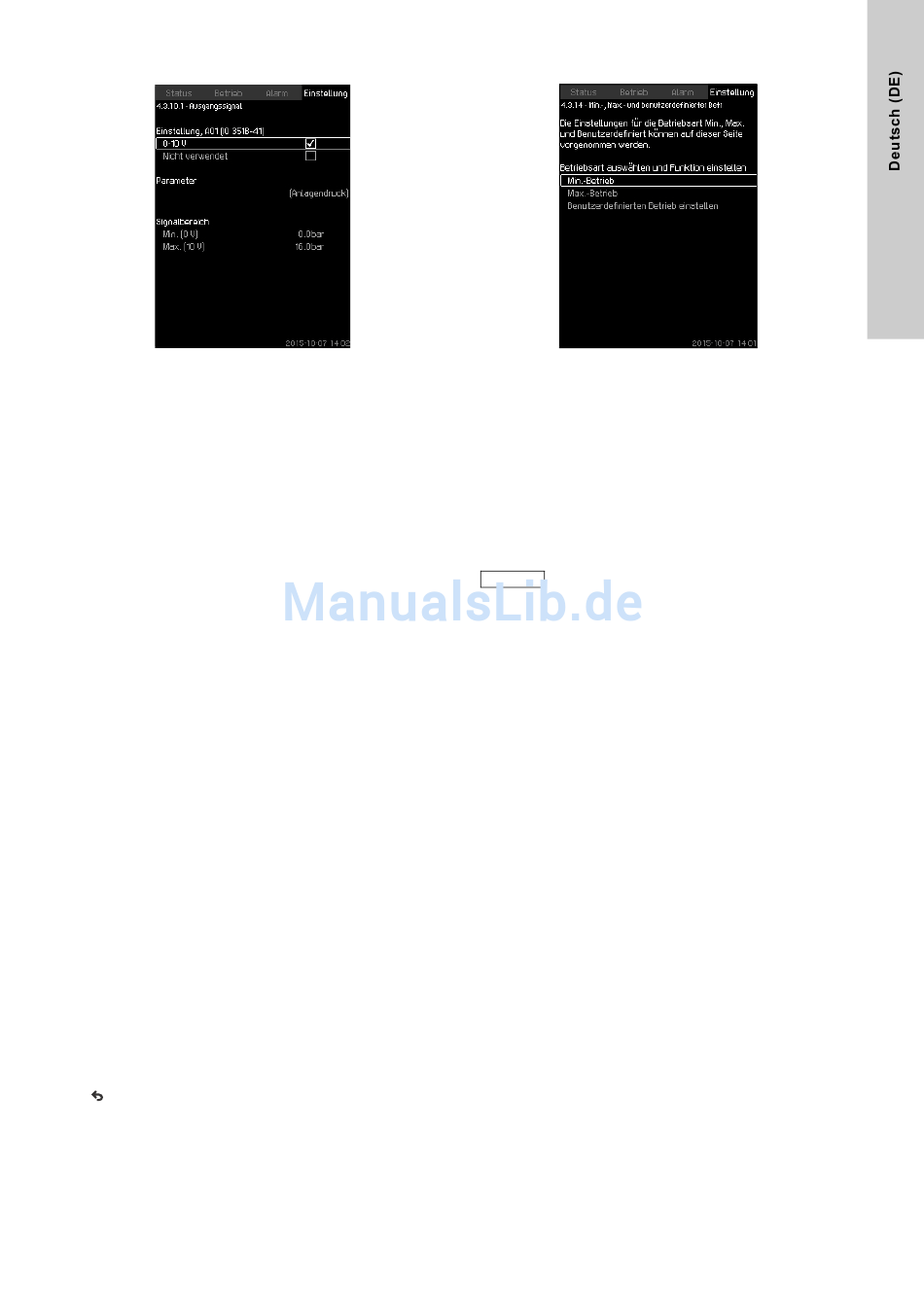

Abb. 80 Ausgangssignal
Beschreibung
Auf dieser Bildschirmseite können die nachfolgenden Parameter
ausgewählt werden.
Einstellmöglichkeiten
• 0-100 % Signal
• Vordruck
• System Enddruck
• Externer Druck
• Differenzdruck, Pumpe
• Behälterfüllstand, druckseitig
• Behälterfüllstand, saugseitig
• Systemdruck
• Differenzdruck, extern
• Vorspanndruck Membrandruckbehälter
• Differenzdruck, Saugstutzen
• Differenzdruck, Druckstutzen
• Vorlauftemp., extern
• Vorlauftemperatur
• Rücklauftemperatur
• Temperaturdifferenz
• Umgebungstemperatur
• Druckdifferenz 2 - 3
• Anlagenleistung
• Leistung, Pumpe 1 - 6
• Leistung, Pilotpumpe
• Leistung, Reservepumpe
• Leistung, FU
• Drehzahl, Pumpe 1 - 6
• Strom, Pumpe 1 - 6
• Strom, Pilotpumpe
• Strom, Reservepumpe
Einstellung über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion >
Analogausgänge.
1. Den Analogausgang auswählen und einrichten.
2. Wählen: Parameter.
Die Bildschirmseite 4.3.10.2 wird aufgerufen.
3. Den Analogausgang wählen.
4. .
5. Einstellen: Signalbereich.
8.7.35 Min.-, Max.- und benutzerdefinierter Betrieb (4.3.14)
Abb. 81 Min.-, Max.- und benutzerdefinierter Betrieb
Beschreibung
Mit Hilfe dieser Funktion können die Pumpen im ungeregelten
Betrieb mit einer vorgegebenen Förderleistung laufen.
Einstellmöglichkeiten
Bei der CU 352 kann zwischen drei Betriebsarten gewechselt
werden:
1. Min.-Betrieb (4.3.14.1).
2. Max.-Betrieb (4.3.14.2).
3. Benutzerdefinierter Betrieb (4.3.14.3).
Für jede dieser Betriebsarten kann die Anzahl der
Betriebspumpen und die Förderleistung (Drehzahl)
Hinweis
eingestellt werden.
