8.7.49 Min. Druck (4.4.2)

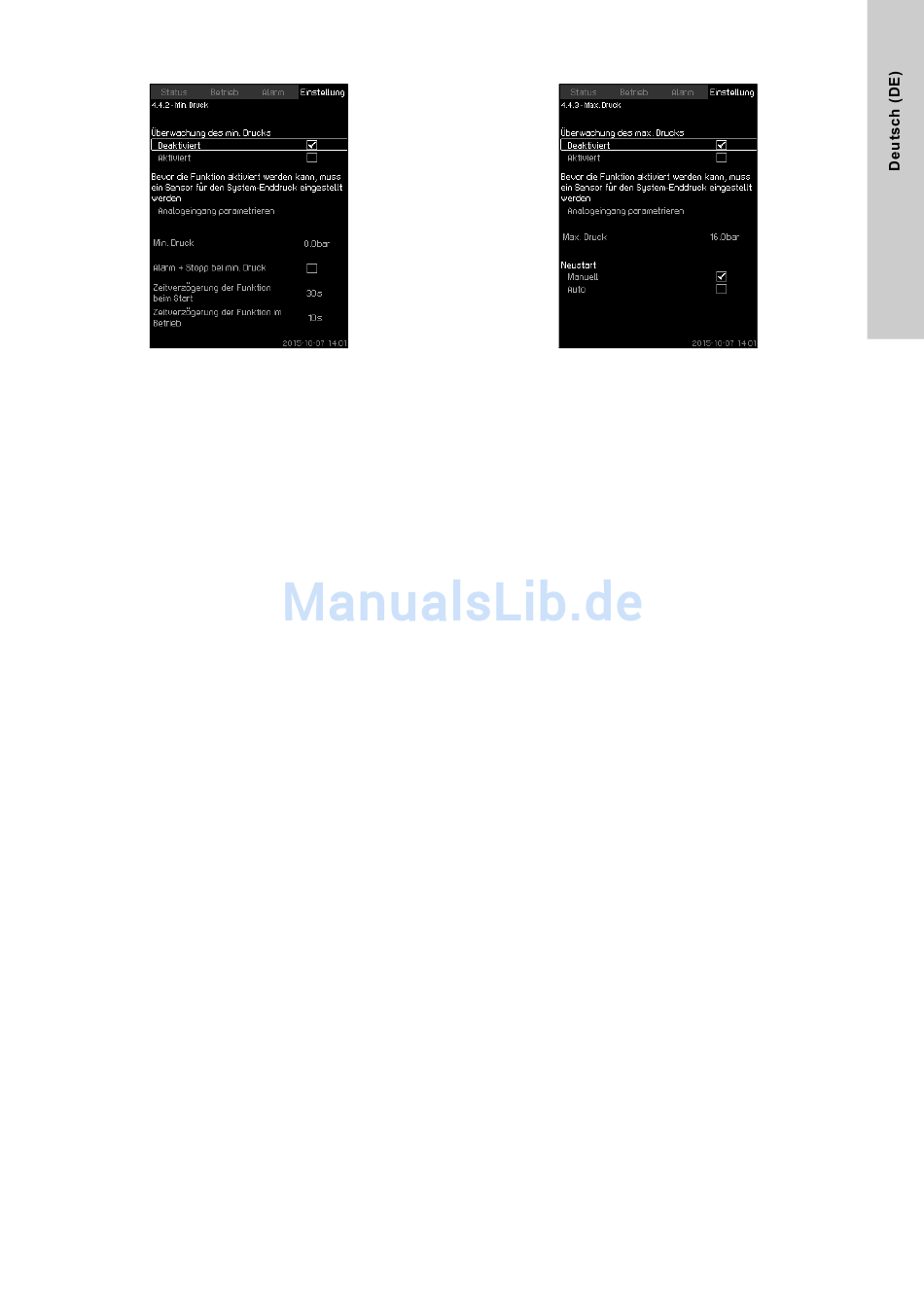

Abb. 99 Min. Druck
Beschreibung
Bei Druckerhöhungsanwendungen wird der System-Enddruck
überwacht. Bei allen anderen Anwendungen wird der Anlagen-
druck überwacht. Die CU 352 reagiert, falls der Druck für eine
bestimmte, voreingestellte Zeit unter einen einstellbaren Wert
sinkt.
Die Überwachung des Mindestdrucks kann derart erfolgen, dass
eine Störmeldung ausgegeben wird, wenn der System-Enddruck
unter den eingestellten Mindestdruck sinkt.
Eingestellt werden kann, ob als Reaktion nur eine Warnung aus-
gegeben oder Alarm ausgelöst werden soll, der die Pumpen
gleichzeitig abschaltet. Das Abschalten der Pumpen kann wün-
schenswert sein, wenn die Anlage als Teil eines Bewässerungs-
system eingesetzt wird. Hier kann die Ursache für einen niedri-
gen System-Enddruck ein Rohrbruch sein, der zu einem extrem
hohen Verbrauch bei sehr geringem Gegendruck führt. In diesen
Fällen sollte die Anlage abschalten und eine Alarmmeldung aus-
gegeben werden. Diese Situation erfordert eine manuelle Alarm-
quittierung und einen manuellen Neustart der Anlage.
Es kann eine Anlaufverzögerung eingestellt werden, die dafür
sorgt, dass die Anlage Druck aufbauen kann, bevor die Funktion
aktiviert wird. Außerdem kann eine Zeitverzögerung eingestellt
werden, die vorgibt, wie lange der System-Enddruck unter dem
eingestellten Mindestdruck liegen darf, bevor der Alarm aktiviert
wird.
Einstellmöglichkeiten
• Min. Druck innerhalb des Messbereichs des druckseitigen
Sensors.
• Aktivieren der Abschaltfunktion, wenn der Druck unter den
Mindestdruck absinkt.
• Zeitverzögerung der Funktion beim Start.
• Zeitverzögerung der Funktion im Betrieb.
Einstellung über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Min. Druck >
Aktiviert.
1. Wählen und einstellen: Min. Druck.
2. Wählen: Alarm + Stopp bei min. Druck.
3. Einstellen:
• Zeitverzögerung der Funktion beim Start
• Zeitverzögerung der Funktion im Betrieb.
Werkseinstellung
Die Funktion ist deaktiviert.
8.7.50 Max. Druck (4.4.3)
Abb. 100Max. Druck
Beschreibung
Bei Druckerhöhungsanwendungen wird der System-Enddruck
überwacht. Bei allen anderen Anwendungen wird der Anlagen-
druck überwacht. Die CU 352 reagiert, falls der Druck über einen
einstellbaren Maximalwert steigt.
Bei bestimmten Anlageninstallationen kann ein zu hoher System-
Enddruck zu Beschädigungen führen. Deshalb kann es erforder-
lich sein, die Pumpen bei zu hohem Druck kurzzeitig abzuschal-
ten.
Eingestellt werden kann, ob die Anlage automatisch neu gestartet
werden soll, wenn der Druck wieder unter den Maximalwert
gesunken ist, oder ob die Anlage manuell neu gestartet werden
muss. Der Neustart wird um eine einstellbare Zeit verzögert.
Siehe Abschnitt
8.7.13 Min. Zeit zwischen EIN/AUS
Einstellmöglichkeiten
• Max. Druck innerhalb des Messbereichs des druckseitigen
Sensors.
• Manueller oder automatischer Neustart.
Einstellung über das Bedienfeld
• Einstellung > Überwachungsfunktionen > Max. Druck >
Aktiviert.
4. Einstellen: Max. Druck.
5. Die Art der Quittierung wählen: Auto / Manuell.
Werkseinstellung
Die Funktion ist deaktiviert.
(4.2.1).
