8.7.30 Messgrößen Analogeingänge (4.3.8.1.1 - 4.3.8.7.1)

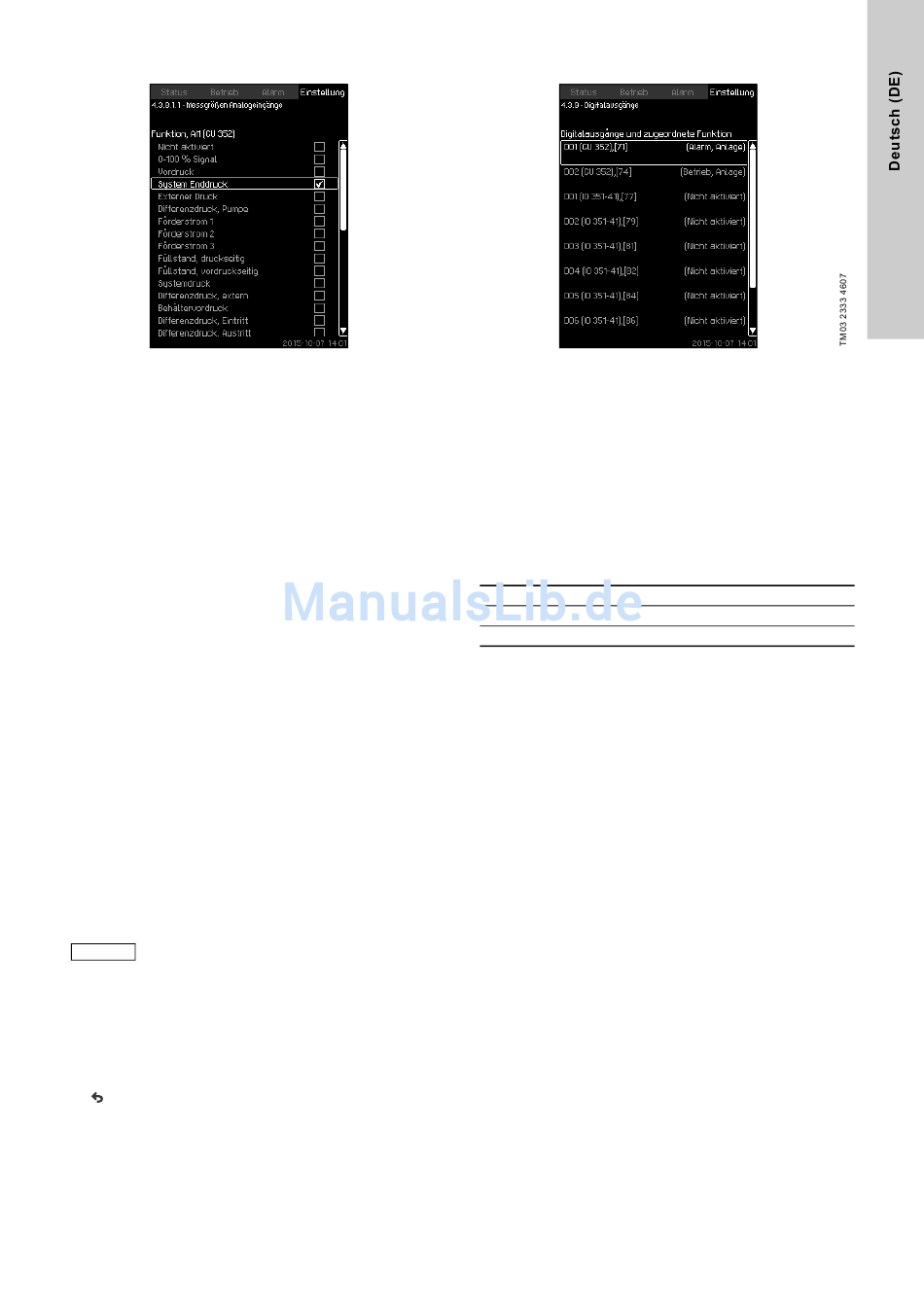

Abb. 76 Messgrößen Analogeingänge
Beschreibung
Auf diesen Bildschirmseiten kann den einzelnen Analogeingän-
gen eine Funktion zugeordnet werden.
Einstellmöglichkeiten
Für jeden Analogeingang kann eine Funktion gewählt werden.
Weitere Informationen hierzu finden Sie im
Abschnitt
9.
Messgrößen.
Nicht aktiviert
0-100 % Signal
Vordruck
System Enddruck
Externer Druck
Differenzdruck, Pumpe
Förderstrom 1 - 3
Füllstand, druckseitig
Füllstand, vordruckseitig
Systemdruck
Differenzdruck, extern
Behältervordruck
Differenzdruck, Eintritt
Differenzdruck, Austritt
Rücklauftemperatur, extern
Vorlauftemperatur
Rücklauftemperatur
Temperaturdifferenz
Umgebungstemperatur
Leistung, Pumpe 1 - 6
Leistung, FU.
Einstellung über das Bedienfeld
Werden mehrere Förderströme verwendet, entspricht
Hinweis
der gemessene und angezeigte Förderstrom der
Summe aus den definierten Förderströmen.
Einstellung > Weitere Funktionen > Stoppfunktion > Analoge-
ingänge.
1. Einen Analogeingang wählen.
2. Wählen: Messgröße.
Die Bildschirmseite 4.3.8.1.1 wird aufgerufen.
3. Einen Analogeingang wählen.
4.
.
5. Die untere und obere Grenze des Sensormessbereichs einge-
ben.
8.7.31 Digitalausgänge (4.3.9)
Abb. 77 Digitalausgänge
Beschreibung
Jeder Digitalausgang kann aktiviert und einer bestimmten Funk-
tion zugeordnet werden.
Standardmäßig besitzt die Control MPC zwei Digitalausgänge.
Ist die Control MPC mit einem optional lieferbaren Modul IO 351B
ausgestattet, erhöht sich die Anzahl der Digitalausgänge auf 9.
Auf dieser Bildschirmseite sind alle Digitalausgänge mit ihrer voll-
ständigen Bezeichnung dargestellt, so dass ihre tatsächliche
Position im Schaltschrank bestimmt werden kann.
Beispiel
DO1 (IO 351-41) [71]:
DO1
Digitalausgang Nr. 1
(IO 351-41)
IO 351B, GENIbus-Adresse 41
[71]
Klemme Nr. 71
Weitere Informationen zum Anschließen der unterschiedlichen
Digitalausgänge finden Sie im Schaltplan, der der CU 352 bei-
liegt.
43
