8.5.4 Alternative Sollwerte (2.1.3)

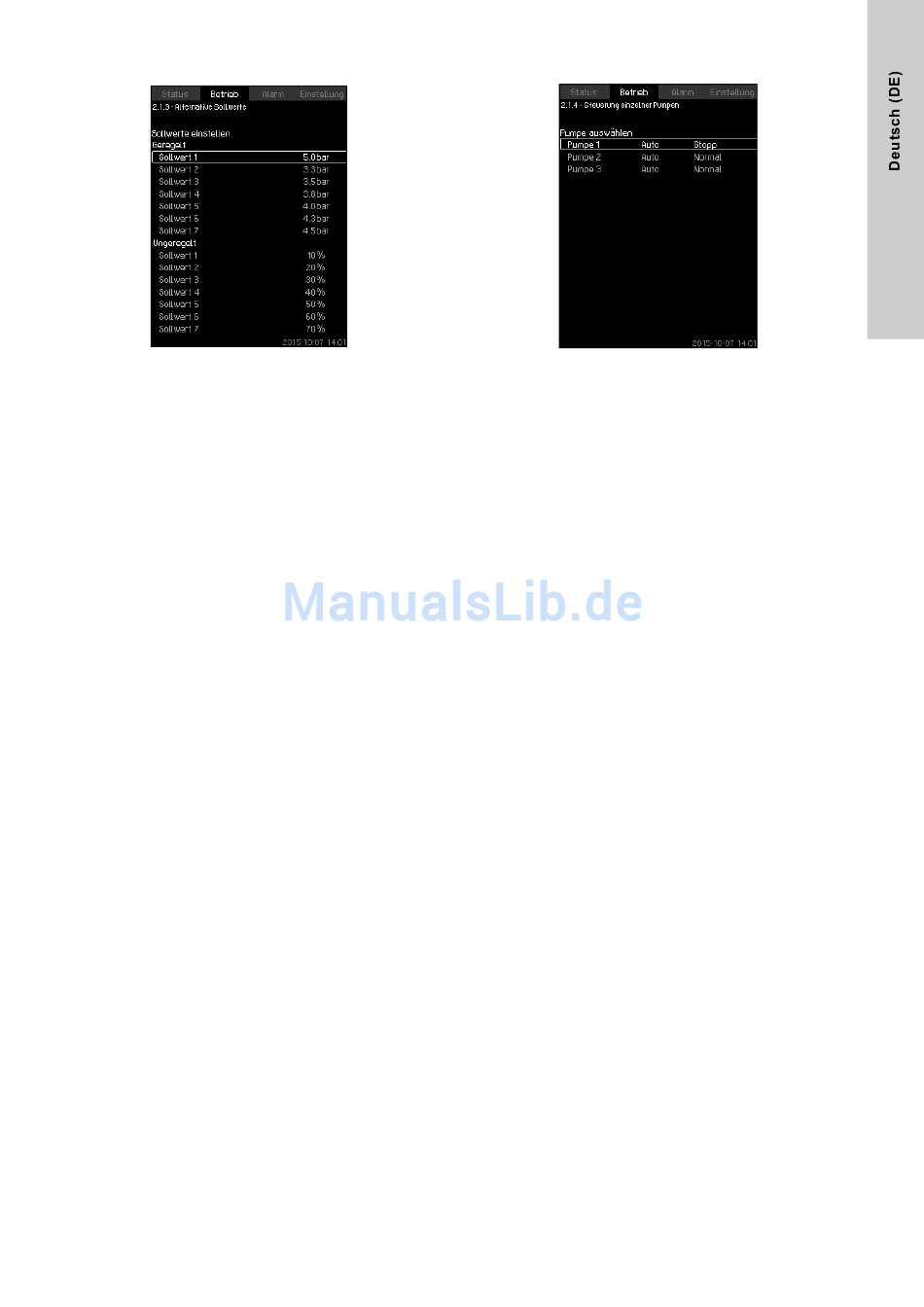

Abb. 27 Alternative Sollwerte
Beschreibung
Neben dem Hauptsollwert 1 (im Menü "Betrieb" auf der Bild-
schirmseite 2 angezeigt) können sechs weitere Sollwerte für den
geregelten Betrieb eingestellt werden. Außerdem können sieben
Sollwerte für den ungeregelten Betrieb eingestellt werden.
Einer der alternativen Sollwerte kann über externe Kontakte akti-
viert werden. Siehe die Abschnitte
und
(4.1.2) 8.7.4 Alternative Sollwerte 2 - 7 (4.1.2.1 -
Einstellmöglichkeiten
Der Einstellbereich für die Sollwerte für den geregelten Betrieb ist
vom Messbereich des druckseitigen Sensors abhängig.
Siehe Abschnitt
8.7.7 Sensor, druckseitig
Für den ungeregelten Betrieb ist der Einstellbereich 0-100 %.
Einstellung über das Bedienfeld
• Betrieb > Weitere Einstellungen > Alternative Sollwerte.
Den Sollwert einstellen.

Werkseinstellung

Der Sollwert 1 ist auf einen für die entsprechende Anlage typi-
schen Wert eingestellt.
Die alternativen Sollwerte für den geregelten Betrieb sind auf
3 bar eingestellt.
Alle Sollwerte für den ungeregelten Betrieb sind auf 70 % einge-
stellt.
8.7.3 Alternative Sollwerte
4.1.2.7).
(4.1.4).

8.5.5 Steuerung einzelner Pumpen (2.1.4)

Abb. 28 Steuerung einzelner Pumpen
Beschreibung
Die Betriebsart kann von Automatikbetrieb auf eine der manuel-
len Betriebsarten geändert werden.
Auto
Die Pumpen werden über den PI-Regler geregelt, der dafür sorgt,
dass die Anlage die erforderliche Leistung liefert.
Manuell
Die Pumpe wird nicht über den PI-Regler geregelt, sondern ist
auf eine der folgenden manuellen Betriebsarten eingestellt:
• Max.
– Die Pumpe läuft mit der eingestellten maximalen Drehzahl.
(Diese Betriebsart kann nur bei Pumpen mit Drehzahlrege-
lung gewählt werden.)
• Normal
– Die Pumpe läuft mit voreingestellter Drehzahl.
• Min.
– Die Pumpe läuft mit der eingestellten minimalen Drehzahl.
(Diese Betriebsart kann nur bei Pumpen mit Drehzahlrege-
lung gewählt werden.)
• Stopp
– Die Pumpe wurde abgeschaltet.
Pumpen im Handbetrieb sind nicht in die normale Pumpenkaska-
densteuerung und Pumpendrehzahlregelung eingebunden.
Sie bedeuten vielmehr einen "Eingriff" in den Normalbetrieb der
Anlage.
Laufen eine oder mehrere Pumpen im manuellen Betrieb, kann
die Anlage möglicherweise nicht die eingestellte Anlagenleistung
liefern.
Die Einstellung erfolgt über zwei Bildschirmseiten. Auf der ersten
Bildschirmseite wird die einzustellende Pumpe ausgewählt, auf
der zweiten Bildschirmseite die Betriebsart.
Einstellmöglichkeiten
Es können alle Pumpen ausgewählt werden.
Einstellung über das Bedienfeld
Betrieb > Weitere Einstellungen > Steuerung einzelner Pumpen.
