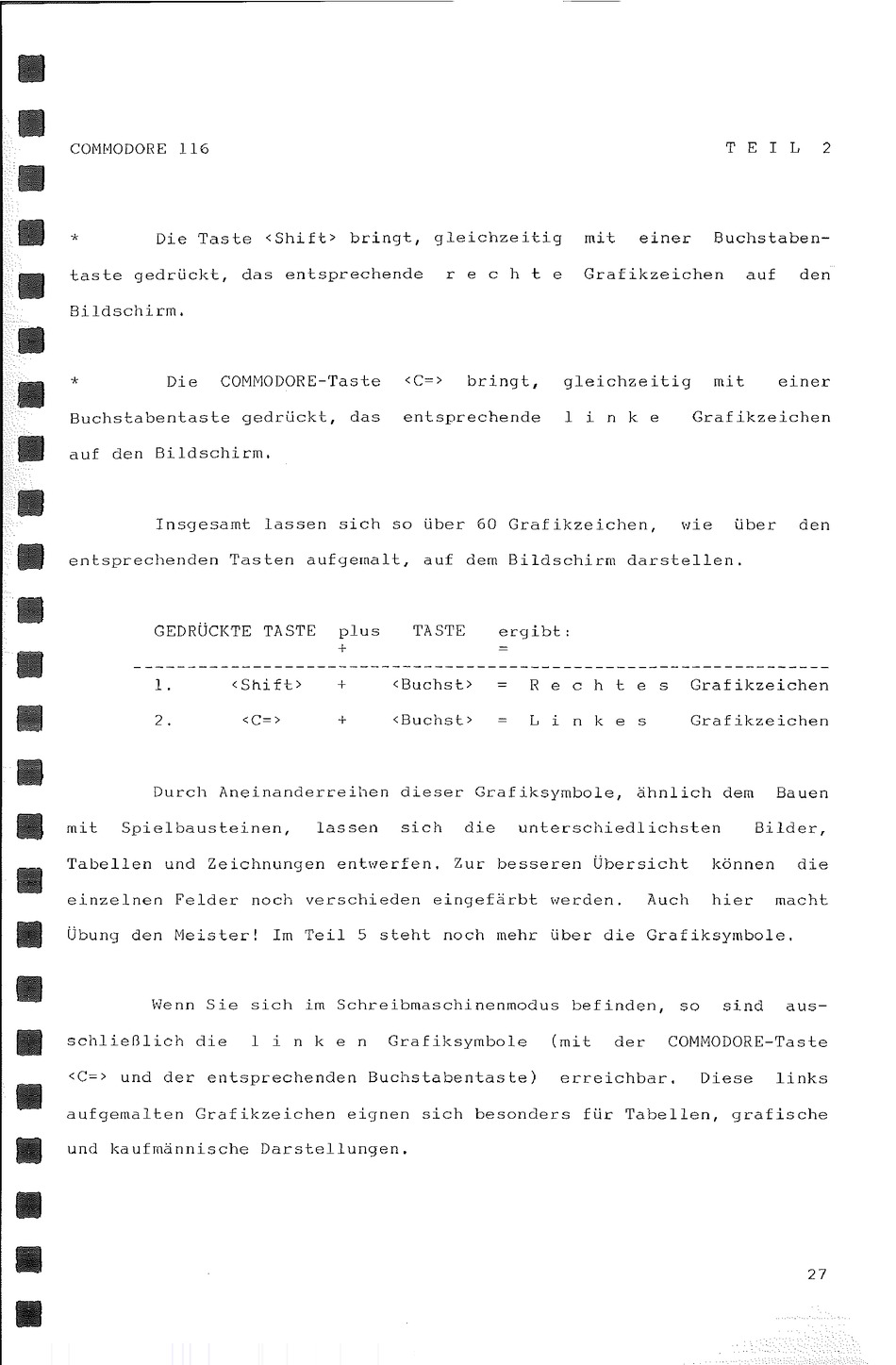

Commodore C116 Bedienungshandbuch Seite 39

•
•
•
•
•
COMMODORE 116
T E I L 2
*
Die Taste <Shift> bringt, gleichzeitig mit einer Buchstaben-
taste gedrUckt, das entsprechende r e c h t e Grafikzeichen auf den
Bildschirm.
*
Die COMMODORE-Taste <C=>
bringt, gleichzeitig mit einer
Buchstabentaste gedrUckt, das entsprechende l i n k e Grafikzeichen
auf den Bildschirm.
Insgesamt lassen sich so Uber 60 Grafikzeichen, wie Uber den
entsprechenden Tasten aufyemalt, auf dem Bildschirm darstellen.
GEDRUCKTE TASTE plus
+
1.
<Shift> +
2.
<C=>
+
TASTE
ergibt:
<Buchst>
R e c h t e s Grafikzeichen
<Buchst>
L
i
n
k
e s
Grafikzeichen
Durch Aneinanderreihen dieser Grafiksymbole, ähnlich dem Bauen
mit Spielbausteinen,
lassen sich die unterschiedlichsten
Bilder,
Tabellen und Zeichnungen entwerfen. Zur besseren Obersicht kdnnen die
einzelnen Felder noch verschieden eingefärbt werden. Auch hier macht
Ubung den Meister! Im Teil 5 steht noch mehr Uber die Grafiksymbole.
Wenn Sie sich im Schreibmaschinenmodus befinden, so sind aus-
schließlich die l i n k e n Grafiksymbole
(mit der COMMODORE-Taste
<C=> und der entsprechenden Buchstabentaste)
erreichbar. Diese links
aufgemalten Grafikzeichen eignen sich besonders fUr Tabellen, grafische
und
kaufm~nnische
Darstellungen .
27
