4 x Aufstellung und Installation
4.7.3 Temperaturfühler und weitere elektrische
Komponenten
Hinweise zu Temperaturfühlern
VORSICHT!
Die Verwendung nicht zugelassener oder nicht
auf das Gerät abgestimmter Temperaturfühler
kann zu erheblichen Störungen im Regelbetrieb
der ROTEX GCU compact führen und die Re-
gelung des Geräts beschädigen.
Ausschließlich die als Zubehör erhältlichen
Temperaturfühler von ROTEX verwenden.
Der ROTEX GCU compact kann die Vorlauftemperatur witte-
rungsgeführt regeln. Für diese Funktion ist der Außentempera-
turfühler (RoCon OT1) erforderlich, welcher im Lieferumfang
enthalten ist. Hinweise zum Montageort und zum elektrischen
Anschluss siehe Kap. 4.7.4.
Die mit den geräteinternen Temperaturfühlern (Vor- und Rück-
lauftemperaturfühler, interner Mischerfühler) erfassten Tempera-
turen dienen der Leistungssteuerung des Brenners und der Stö-
rungserkennung. Die Temperaturfühler sind werkseitige bereits
angeschlossen und für den Austauschfall direkt am jeweiligen
Fühler steckbar.
Der Speichertemperaturfühler ist ebenfalls werkseitig montiert
und angeklemmt (NTC Widerstand).
Zur Regelung eines Mischerkreises wird das Mischermodul
(RoCon M1, 15 70 68) benötigt, in welchem der Mischer-
kreis-Vorlauftemperaturfühler enthalten ist.
Weitere elektrische Komponenten können an den Platinenste-
ckern angeschlossen werden:
Platinenstecker J13
Weitere optionale Regelungs-System-Komponenten im CAN-
Bussystem (Raumregler, Mischermodul etc.) werden über den
Platinenstecker J13 an das Schaltfeld angeschlossen (siehe
Kap. 4.7.5 bis 4.7.7).
Platinenstecker J8
Am Platinenstecker J8 können zusätzliche Schaltkontakte zur
externen Kesselsteuerung angeschlossen werden.
– Über einen an die Klemmen 1+2 (EXT) angeschlossenen
potenzialfreien Schaltkontakt kann eine externe Betriebsar-
tenumschaltung bewirkt werden.
Abhängig von einem dazwischen geschalteten Widerstand,
wird bei geschlossenem Schaltkontakt auf die zugeordnete
Betriebsart umgeschaltet - siehe Kap. 4.7.9 und Funktion
"Betriebsartenumschaltung über EXT-Eingang" in der Doku-
mentation "ROTEX Regelung RoCon BF".
– Über einen an die Klemmen 3+4 (EBA) angeschlossenen
potenzialfreien Schaltkontakt kann eine externe Wärmeanfor-
derung bewirkt werden.
Bei geschlossenem Schaltkontakt wird die Vorlauf-Solltem-
peratur auf den über den Parameter [T-Vorlauf Tag] an der
Regelung RoCon BF eingestellten Wert gesetzt.
Der EBA-Schaltkontakt hat Vorrang vor einer Anforderung
durch das Raumthermostat.
Eine Schaltung über den EXT-Schaltkontakt hat Priorität
gegenüber dieser Anforderung.
Die Klemmen 11+12 (t
AG/WP
belegt und für Zusatzfunktionen vorgesehen.
30
) sind bei diesen Geräten nicht
Platinenstecker J3
Am Platinenstecker J3 (Klemmen A+A1,A2) kann ein externes
Steuer-, Erfassungs- oder Anzeigegerät (z. B. Lampe) an den in-
ternen Schaltkontakt angeschlossen werden. Je nach Aus-
führung des externen Geräts sind unterschiedliche Anschlussbe-
dingungen zu beachten (siehe Bild 4-29).
Die Bedingung für die Schaltfunktion kann über die Parameter
[Sonderfkt Schaltk] und [Wartezeit Sonderfkt] an der Regelung
RoCon BF eingestellt werden (siehe Betriebsanleitung der Re-
gelung).

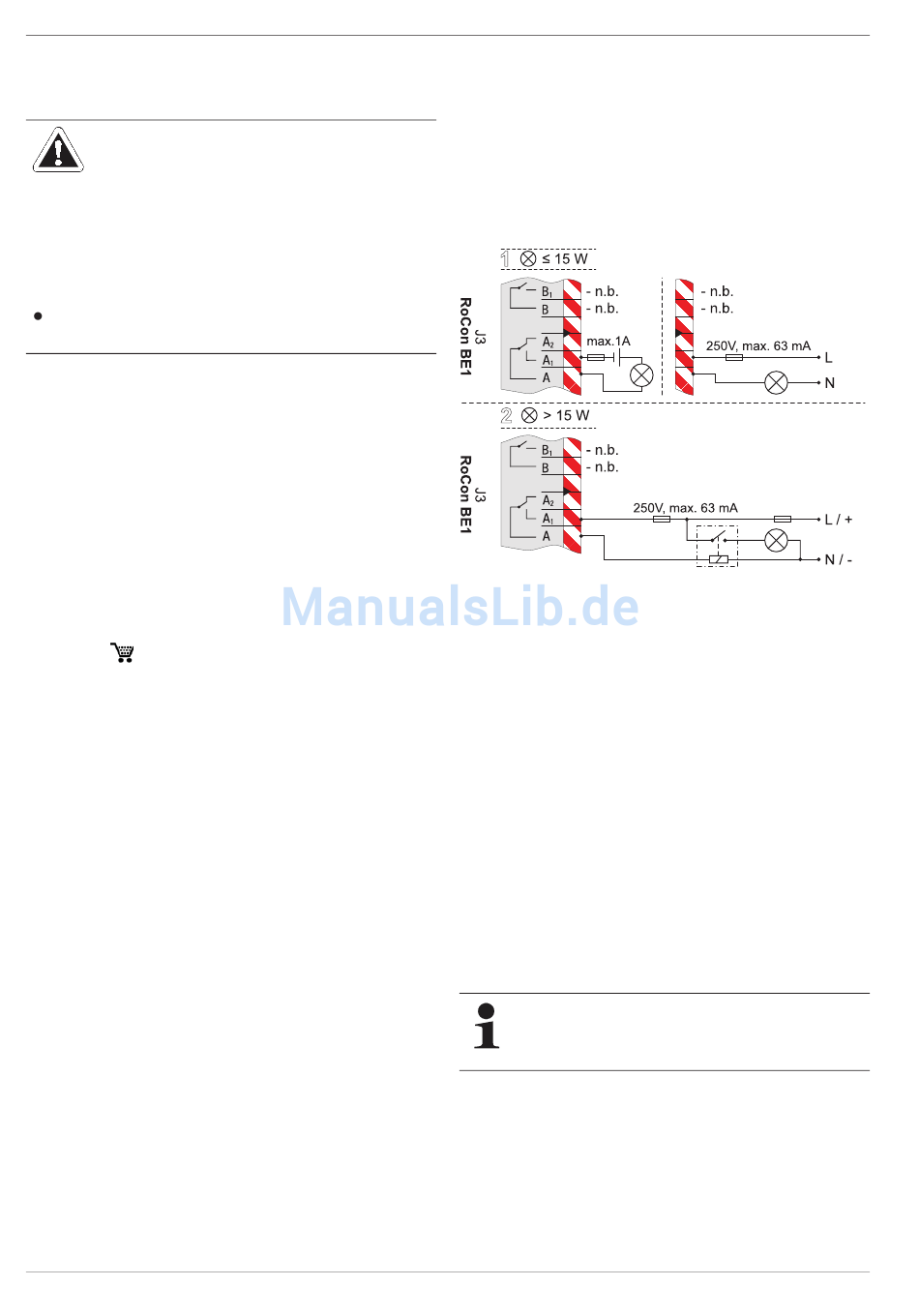

Bild 4-29 Anschluss Schaltkontakt (AUX-Ausgang)
Die nach Variante 2 (geschaltete Leistung > 15 W) zu verwen-
denden Relais müssen für 100 % Einschaltdauer geeignet sein.
Die Anschlussklemmen B+B1 sind bei diesen Geräten nicht
belegt oder für Zusatzfunktionen vorgesehen
Platinenstecker J16
Am Platinenstecker J16 (Klemmen 1+2) kann ein Raumther-
mostat (potenzialfreier Schaltkontakt) angeschlossen werden
(siehe Kap. 4.7.8). Ein angeschlossener Raumthermostat muss
über den Parameter [Raumthermostat] an der Regelung
RoCon BF aktiviert werden.
In der Betriebsart "Heizen" und während der aktiven Heizphasen
der Zeitprogramme bewirkt ein geschlossener Schaltkontakt eine
Wärmeanforderung. Diese Anforderung hat Priorität gegenüber
den Schaltfunktionen, die über den Platinenstecker J8 ange-
schlossen sind (Ausnahme EBA-Schaltkontakt).
Die Frostschutzfunktionen sind auch bei geöffnetem Schalt-
kontakt aktiv.
Die Anschlussklemmen 3+4 sind bei diesen Geräten nicht belegt
und für Zusatzfunktionen vorgesehen.
Weitere Hinweise und eine genaue Beschreibung
finden Sie in der Dokumentation "ROTEX Regelung
RoCon BF". Sie ist im Lieferumfang der ROTEX
GCU compact enthalten.
FA ROTEX GCU compact - 02/2017
