Eine detaillierte Beschreibung der einzelnen
Anschlüsse finden Sie im Kap. 12.6.
Nach außen führende Verkabelung in der rechten Gehäuse-
seite in die Zugentlastungen einlegen (Bild 4-25). Für die
interne Verkabelung im Austauschfall gilt die gleiche Vorge-
hensweise auf der linken Gehäuseseite.
Zuvor demontierten seitlichen Gehäusedeckel wieder
anbauen (Bild 4-26).
Bild 4-25 Verkabelung in Schika-
nen einlegen.
Nach außen führende Verkabelung auf dem Speicherbe-
hälter befestigen (Bild 4-27).
Bild 4-27 Verkabelung auf dem Speicherbehälter befestigen.
Netzanschluss zwischen ROTEX GCU compact und Siche-
rungsautomat am Verteilerkasten der Hausinstallation
herstellen (siehe Kap. 12, Bild 12-5).
– Allpolig trennenden Hauptschalter am Verteilerkasten der
Hausinstallation (Trennvorrichtung nach EN 60335-1)
verwenden.
– Auf richtige Polung und fachgerechte Erdung achten.
Nach Abschluss aller elektrischen Anschlussarbeiten, Strom-
versorgung am betreffenden Sicherungsautomat wieder
herstellen.
FA ROTEX GCU compact - 02/2017
Bild 4-26 Rechten Gehäuse-
deckel anbauen.
4 x Aufstellung und Installation
4.7.2 Integrierte Heizungsumwälzpumpe und
3-Wege-Ventil
Die ROTEX GCU compact ist serienmäßig mit einer integrierten
Heizungsumwälzpumpe und je nach Typ:
– GCU compact 3xx:
– mit einem 3-Wege-Verteilventil (3UV DHW)
– GCU compact 5xx:
– mit einem 3-Wege-Verteilventil (3UV DHW)
– und einem 3-Wege-Mischventil (3UVB1)
ausgestattet.
Die Heizungsumwälzpumpe und die 3-Wege-Ventile sind werk-
seitig angeschlossen, der Ventilantrieb ist aufgesteckt.
Bei 3UV DHW:
1 Kessel Vorlauf (AB)
2 Heizung Vorlauf (A)
3 Speicherladung Vorlauf (B)
Bei 3UVB1:
1 Kessel Rücklauf (AB)
2 Heizung Rücklauf (B)
3 Speicherladung Rücklauf (A)

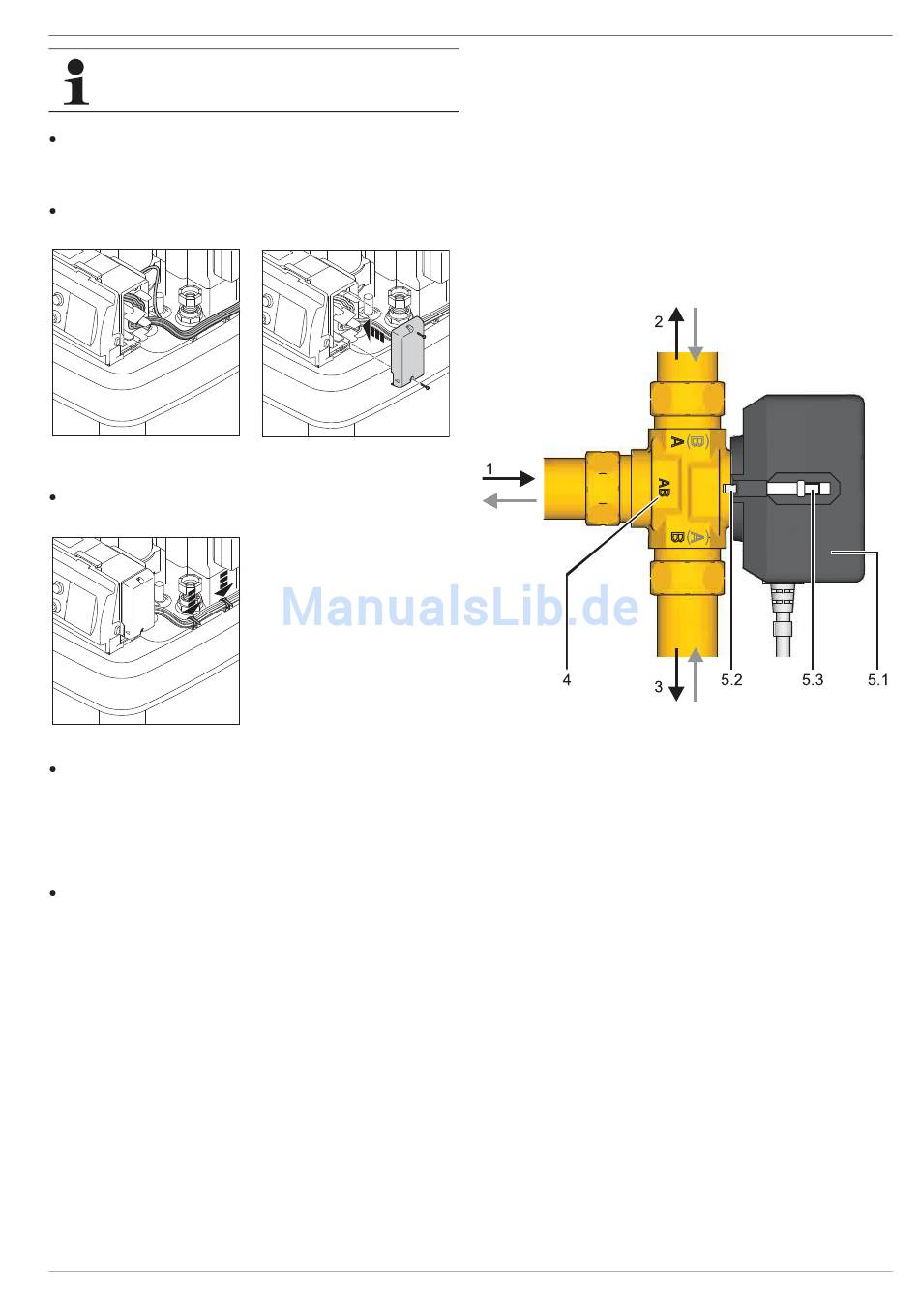

Bild 4-28 Aufbau 3-Wege-Ventil
4 3-Wege-Ventil
5.1 Ventilantrieb
- 3UV DHW (schwarz)
- 3UVB1 (schwarz)
5.2 Entriegelungstaste der An-
triebsarretierung
5.3 Handhebel
