Rotex GCU compact 315 Installations- Und Wartungsanleitung Seite 50

7 x Gasbrenner
Brenneroberfläche (Bild 7-5, Pos. 6) vom Kesselkörper
abnehmen und auf Beschädigung kontrollieren, ggf.
erneuern.
4
3
2
1
1 Sicherungsklammer
2 Netzstecker Gebläse
3 Stecker Gebläsesteuerung
4 4x Befestigungsschraube (Brennerflansch / Kesselkörper)
5 Brennerflanschdichtung
6 Brenneroberfläche

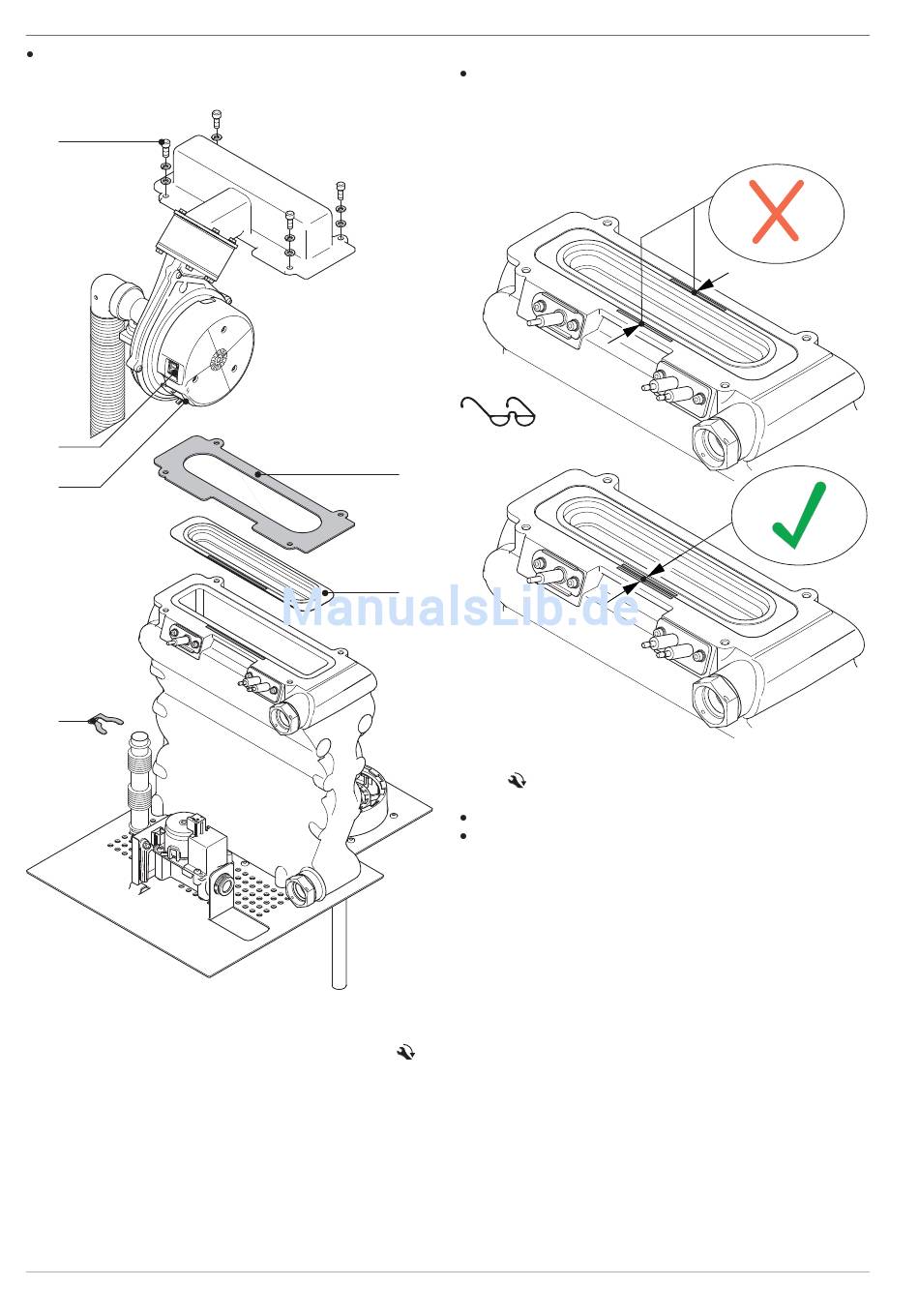

Bild 7-5 Brennerausbau
50
Brennereinbau
Brenner in umgekehrter Reihenfolge wie beim Brenner-
ausbau beschrieben, zusammenbauen.
– Brenneroberfläche und Kesselkörper sind farblich mar-
kiert (Pfeile) und dürfen nur passend zueinander montiert
werden.
5
6
Bild 7-6 Brennereinbau - Sitz Brenneroberfläche auf Kesselkörper
– Vorgeschriebenes Anzugsdrehmoment beachten
(siehe Kap. 12.3).
Gasleitung auf Dichtheit prüfen.
Brenner starten. Funktion, Dichtheit am Brennerflansch und
Einstellung prüfen (siehe Kap. 7.3.3).
FA ROTEX GCU compact - 02/2017
